Die Struktur eines Synthesizers
Kapitel
2

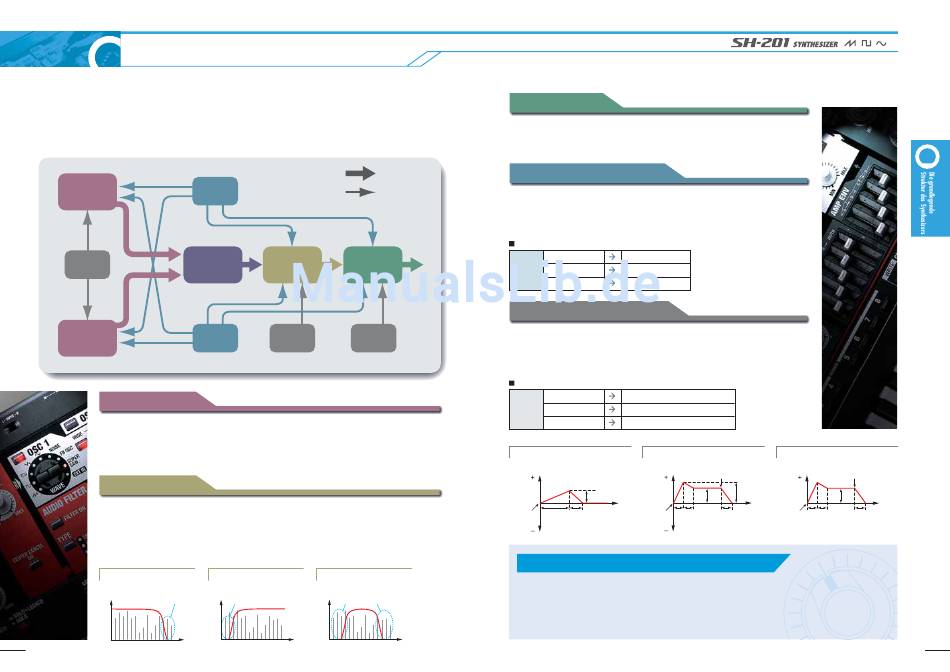

Ein typischer Synthesizer hat einen Signalverlauf,
der in etwa dem unten abgebildeten entspricht.
Beginnen wir also, uns mit den Grundlagen zu beschäftigen.
OSC 1
PITCH
ENV
MOD
OSC 2
OSC
Oscillator
( ➝ S. 9 )
Hier wird die Basis des Klangs erzeugt sowie Wellenform und Tonhöhe gewählt. Der VCO
ist sozusagen das Herz des Synthesizers - ein Tongenerator, dessen Tonhöhe sich abhängig
von der Spannung verändert. Der SH-201 hat zwei Oscillatoren (OSC1 und OSC2). Damit
besteht er praktisch aus zwei Synthesizern.
FILTER
( ➝ S. 11 )
Hier wird das vom Oscillator generierte Audiosignal durch Anheben oder Absenken
bestimmter Oberton-Frequenzen bearbeitet. Bei analogen Synthesizern wird dies VCF
genannt. Ein VCF wird verwendet, um stufenlos den Klangcharakter eines Filters
(Cutoff-Frequenz) durch Spannungs-Änderungen zu beeinflussen. Der SH-201 verfügt über
drei separate Filter, von denen jeder für einen bestimmten Zweck vorgesehen ist:
LPF
Low Pass Filter
Pegel
Abgeschnittene Frequenzen
(Partials)
Frequenz
5
LFO 1
MIX/
FILTER
AMP
FILTER
AMP
LFO 2
ENV
ENV
HPF
BPF
High Pass Filter
Band Pass Filter
Pegel
Pegel
Abgeschnittene Frequenzen (Partials)
Abgeschnittene Frequenzen (Partials)
Frequenz
AMP
( ➝ S. 13 )
Damit der vom OSC erzeugte und vom FILTER bearbeitete Ton hörbar ist, muss er
verstärkt werden. Bei analogen Synthesizern übernimmt dies der dies VCA
beeinflusst den Pegel (die Lautstärke) des Tonsignals durch Spannungsänderungen.
LFO
Audio-Signale
Low Frequency Oscillator
Kontroll-Signale
(*4)
Der LFO
ist ein spezieller Generator für tiefe Frequenzen. Bei analogen
Synthesizern fügt er dem Ton durch gezielte Beeinflussung des OSC, des FILTERs
und des AMPs Modulationen hinzu. Der LFO ist verantwortlich für die
Synthesizer-typischen Klangeffekte.
LFO-Beispiele
OSC & LFO
LFO
FILTER & LFO
AMP & LFO
ENV
Hüllkurven-Generator
Ein Hüllkurven-Generator kontrolliert das Einschwing- Lautstärke und Ausklang-
Verhalten sowie den Klangverlauf eines Sounds. Bei analogen Synthesizern wird er
(*5)
als ENV
bezeichnet. Wenn Sie einen Ton auf der Tastatur anschlagen, beeinflusst
ENV individuell OSC, FILTER und AMP, indem er deren zeitlichen Verlauf bearbeitet.
Examples of ENV
OSC & ENV
ENV
FILTER & ENV
(*1)
AMP & ENV
PITCH ENV
Tonhöhe
A
Taste
(*2)
gedrückt
Analog Synthesizer
Einst als altmodisch abgetan, sind Analog-Synthesizer wieder in das Zentrum der Aufmerksamkeit
gerückt. Die simple und einfach zu verstehende OSC ➝ FILTER ➝ AMP-Struktur ermöglicht das
einfache Realisieren dynamischer Klangveränderungen in Echtzeit. Das Bewegen von Reglern und
Fadern zur Kreation eigener Sounds ist eine unmittelbare Inspiration. Dadurch ist der SH-201 nicht
nur für Keyboarder, sondern für alle kreativen Musiker und Produzenten ideal.
Frequenz
( ➝ S. 15 )
Vibrato
WahWah (Growl)
Tremolo
( ➝ S. 10, 12, 13 )
Die Tonhöhe steigt oder fällt ab
Der Klang wird heller oder dunkler
Der Ton wird lauter oder leiser
FILTER ENV
Cutoff-Frequenz
Taste loslassen
DEPTH
S
DEPTH
Zeit
Zeit
D
A
D
R
Taste
gedrückt
(*1) Voltage Controlled Oscillator (*2) Voltage Controlled Flter (*3) Voltage Controlled Amplifier
(*3)
. Der VCA
Kapitel
2
AMP ENV
Lautstärke
Taste loslassen
S
Zeit
A
D
R
Taste
gedrückt
(*4) Low Frequency Oscillator (*5) Envelope Generator
