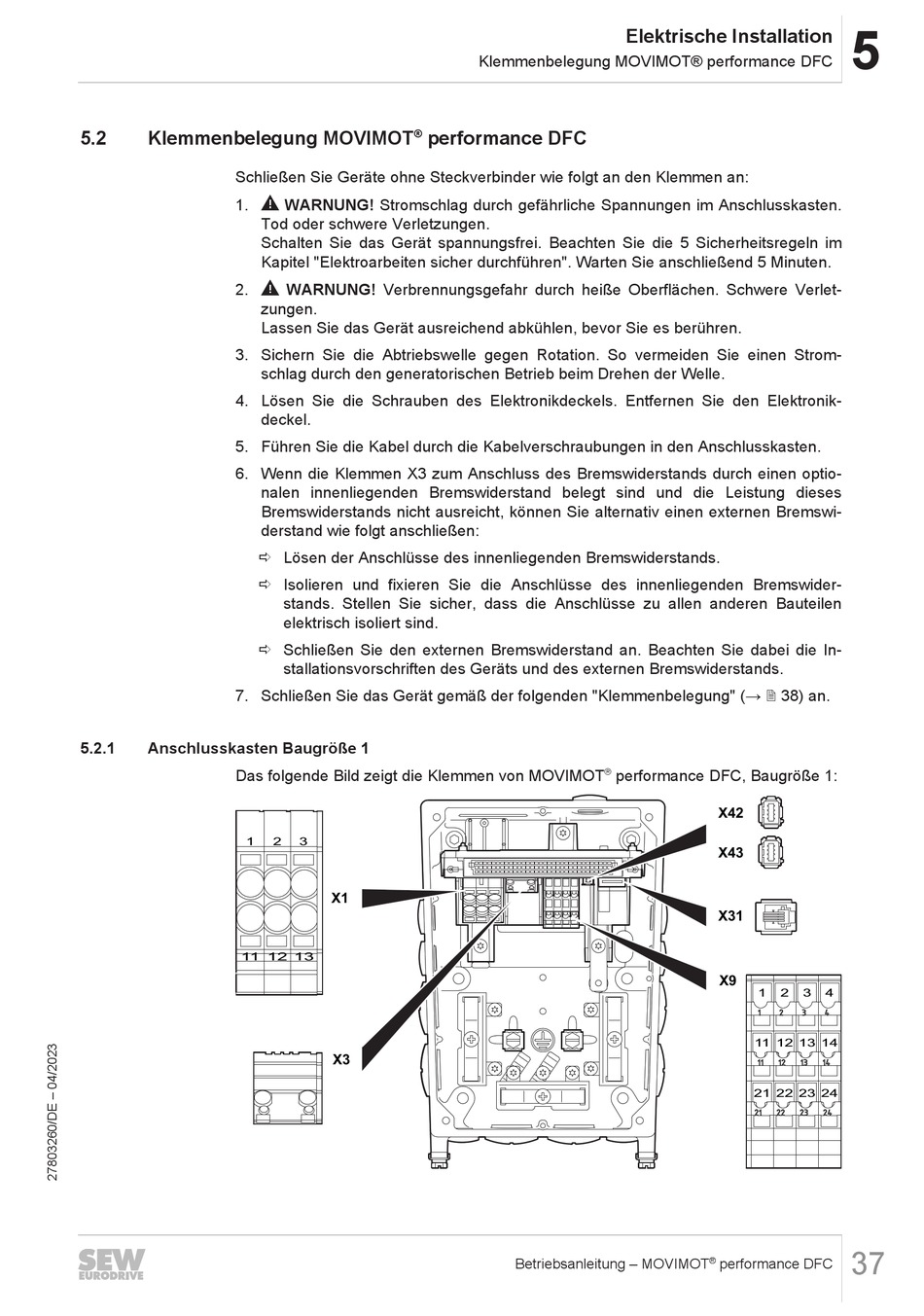

5.2
Klemmenbelegung MOVIMOT
Schließen Sie Geräte ohne Steckverbinder wie folgt an den Klemmen an:
1.
2.
3. Sichern Sie die Abtriebswelle gegen Rotation. So vermeiden Sie einen Strom-
4. Lösen Sie die Schrauben des Elektronikdeckels. Entfernen Sie den Elektronik-
5. Führen Sie die Kabel durch die Kabelverschraubungen in den Anschlusskasten.
6. Wenn die Klemmen X3 zum Anschluss des Bremswiderstands durch einen optio-
7. Schließen Sie das Gerät gemäß der folgenden "Klemmenbelegung" (→ 2 38) an.
5.2.1
Anschlusskasten Baugröße 1
Das folgende Bild zeigt die Klemmen von MOVIMOT
1
11 12 13
®
performance DFC
WARNUNG! Stromschlag durch gefährliche Spannungen im Anschlusskasten.
Tod oder schwere Verletzungen.
Schalten Sie das Gerät spannungsfrei. Beachten Sie die 5 Sicherheitsregeln im
Kapitel "Elektroarbeiten sicher durchführen". Warten Sie anschließend 5 Minuten.
WARNUNG! Verbrennungsgefahr durch heiße Oberflächen. Schwere Verlet-
zungen.
Lassen Sie das Gerät ausreichend abkühlen, bevor Sie es berühren.
schlag durch den generatorischen Betrieb beim Drehen der Welle.
deckel.
nalen innenliegenden Bremswiderstand belegt sind und die Leistung dieses
Bremswiderstands nicht ausreicht, können Sie alternativ einen externen Bremswi-
derstand wie folgt anschließen:
ð Lösen der Anschlüsse des innenliegenden Bremswiderstands.
ð Isolieren und fixieren Sie die Anschlüsse des innenliegenden Bremswider-
stands. Stellen Sie sicher, dass die Anschlüsse zu allen anderen Bauteilen
elektrisch isoliert sind.
ð Schließen Sie den externen Bremswiderstand an. Beachten Sie dabei die In-
stallationsvorschriften des Geräts und des externen Bremswiderstands.
2
3
X1
X3
Elektrische Installation
Klemmenbelegung MOVIMOT® performance DFC
®
performance DFC, Baugröße 1:
Betriebsanleitung – MOVIMOT
5
performanc
MOVIMOT®
legung
Klemmenbe
e DFC
X42
X43
X31
X9
1
2
3
4
11 12 13 14
21 22 23 24
37
®
