175, 177, 179
Bedienungshandbuch

Entsorgung des Produkts

Das Produkt fachgerecht und umweltgerecht entsorgen:
• Vor der Entsorgung personenbezogene Daten im Produkt
löschen.
• Vor der Entsorgung die Batterien herausnehmen, die nicht in
das elektrische System integriert sind, und die Batterien
getrennt entsorgen.
• Wenn das Produkt einen fest verbauten Akku besitzt, das
gesamte Produkt zum Elektronikschrott geben.
Warnung bei falsch angeschlossenen
Messleitungen
Dieser Alarm macht Sie darauf aufmerksam, dass Sie prüfen
müssen, ob die Messleitungen an den richtigen Anschlüssen
angeschlossen sind, auf der Anzeige wird vorübergehend LEAd
angezeigt, wenn der Drehschalter in die mA- oder aus der A-
Position geschaltet wird.
XW Warnung
Das Messen mit einer Messleitung an einem falschen
Anschluss kann die Sicherung auslösen, das Produkt
beschädigen und schwere Verletzungen verursachen.
2
Anschlüsse

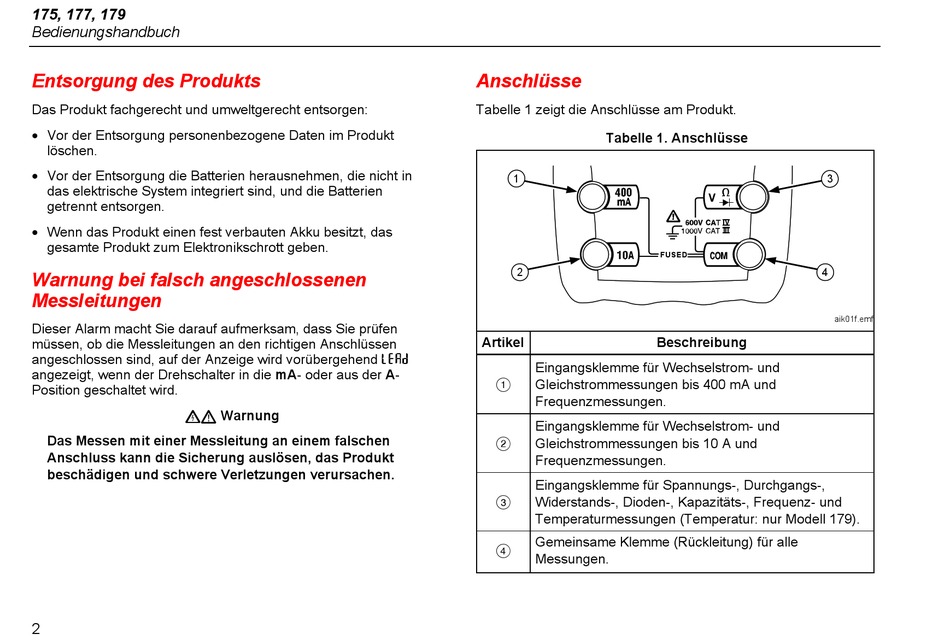

Tabelle 1 zeigt die Anschlüsse am Produkt.
Tabelle 1. Anschlüsse
1
2
Artikel
Eingangsklemme für Wechselstrom- und
Gleichstrommessungen bis 400 mA und
A
Frequenzmessungen.
Eingangsklemme für Wechselstrom- und
Gleichstrommessungen bis 10 A und
B
Frequenzmessungen.
Eingangsklemme für Spannungs-, Durchgangs-,
Widerstands-, Dioden-, Kapazitäts-, Frequenz- und
C
Temperaturmessungen (Temperatur: nur Modell 179).
Gemeinsame Klemme (Rückleitung) für alle
D
Messungen.
3
V
FUSED
4
aik01f.emf
Beschreibung
