Symbole

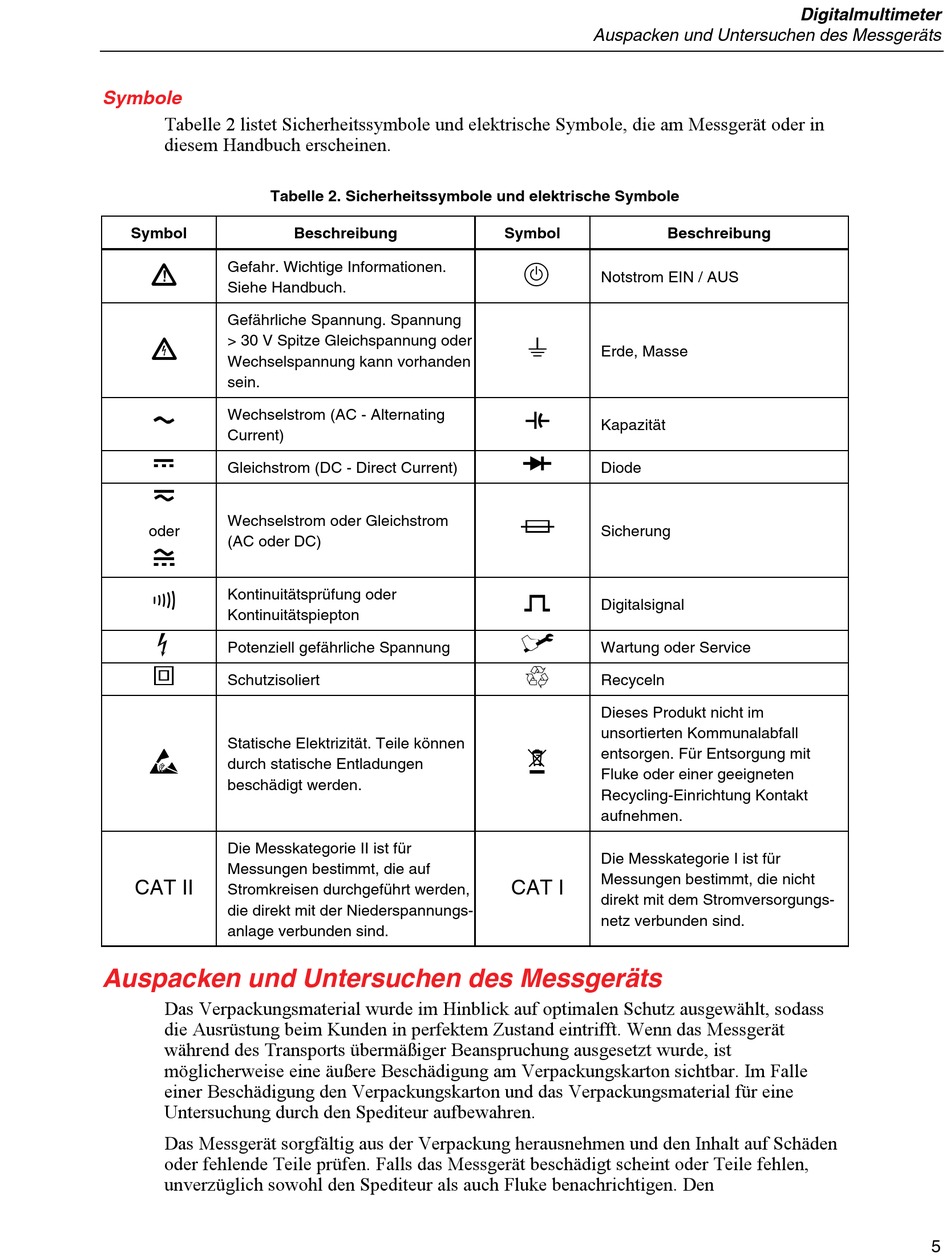

Tabelle 2 listet Sicherheitssymbole und elektrische Symbole, die am Messgerät oder in
diesem Handbuch erscheinen.
Tabelle 2. Sicherheitssymbole und elektrische Symbole
Symbol
Gefahr. Wichtige Informationen.
W
Siehe Handbuch.
Gefährliche Spannung. Spannung
> 30 V Spitze Gleichspannung oder
X
Wechselspannung kann vorhanden
sein.
Wechselstrom (AC - Alternating
B
Current)
F
Gleichstrom (DC - Direct Current)
D
Wechselstrom oder Gleichstrom
oder
(AC oder DC)
C
Kontinuitätsprüfung oder
R
Kontinuitätspiepton
Y
Potenziell gefährliche Spannung
T
Schutzisoliert
Statische Elektrizität. Teile können
h
durch statische Entladungen
beschädigt werden.
Die Messkategorie II ist für
Messungen bestimmt, die auf
CAT II
Stromkreisen durchgeführt werden,
die direkt mit der Niederspannungs-
anlage verbunden sind.
Auspacken und Untersuchen des Messgeräts
Das Verpackungsmaterial wurde im Hinblick auf optimalen Schutz ausgewählt, sodass
die Ausrüstung beim Kunden in perfektem Zustand eintrifft. Wenn das Messgerät
während des Transports übermäßiger Beanspruchung ausgesetzt wurde, ist
möglicherweise eine äußere Beschädigung am Verpackungskarton sichtbar. Im Falle
einer Beschädigung den Verpackungskarton und das Verpackungsmaterial für eine
Untersuchung durch den Spediteur aufbewahren.
Das Messgerät sorgfältig aus der Verpackung herausnehmen und den Inhalt auf Schäden
oder fehlende Teile prüfen. Falls das Messgerät beschädigt scheint oder Teile fehlen,
unverzüglich sowohl den Spediteur als auch Fluke benachrichtigen. Den
Beschreibung
Auspacken und Untersuchen des Messgeräts
Symbol Beschreibung
P
Notstrom EIN / AUS
J
Erde, Masse
E
Kapazität
G
Diode
I
Sicherung
Y
Digitalsignal
U
Wartung oder Service
<
Recyceln
Dieses Produkt nicht im
unsortierten Kommunalabfall
entsorgen. Für Entsorgung mit
~
Fluke oder einer geeigneten
Recycling-Einrichtung Kontakt
aufnehmen.
Die Messkategorie I ist für
Messungen bestimmt, die nicht
CAT I
direkt mit dem Stromversorgungs-
netz verbunden sind.
Digitalmultimeter
