Explosionszeichnung - Evolution ON/OFF 6 Gebrauchsanweisung

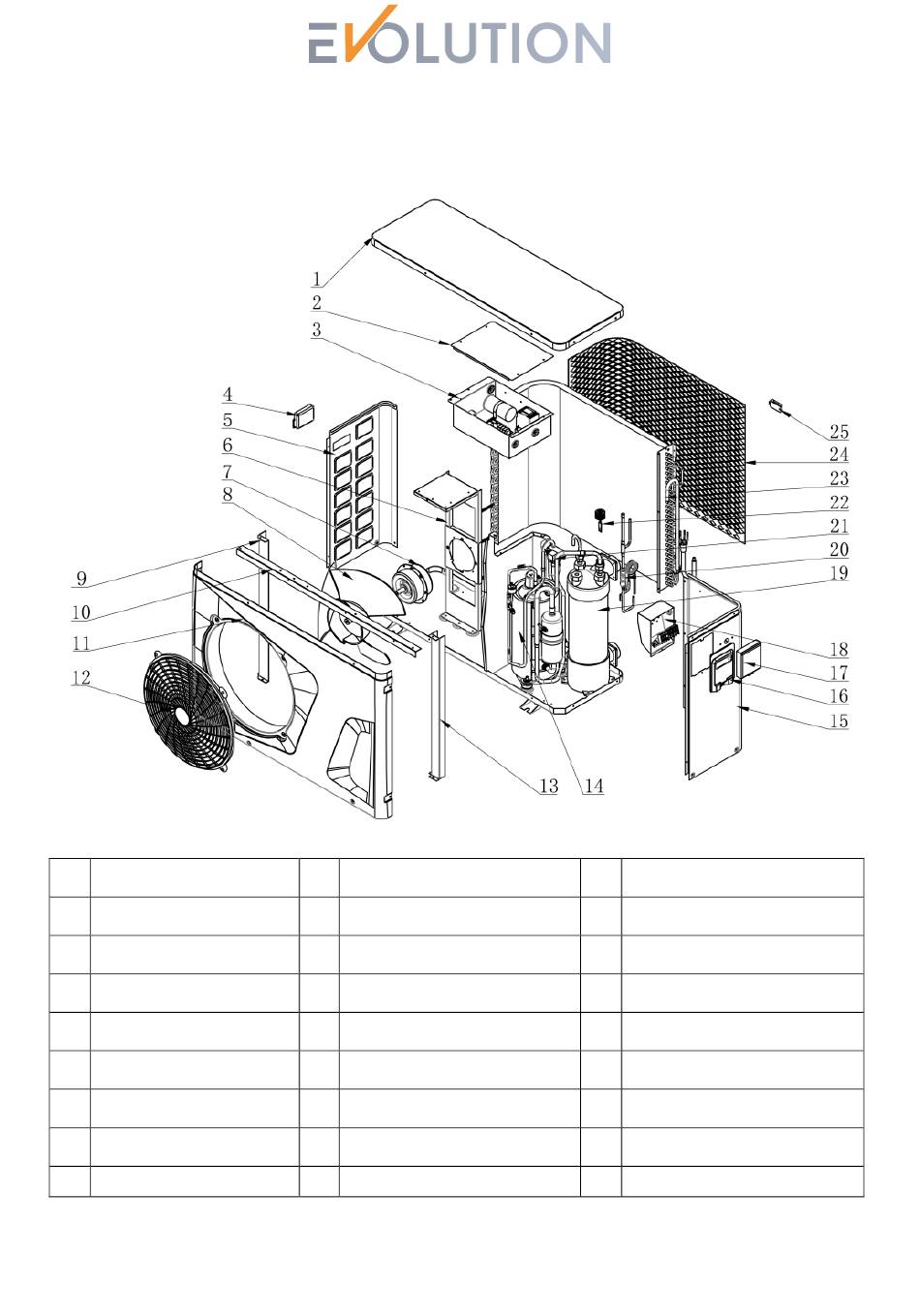

3. Explosionszeichnung

1 Obere Abdeckung
2 Abdeckung Elektronik
3 Elektronik
4 Linker Griff
5 Linke Platte
6 Motor Stütze
7 Ventilator Motor
8 Ventilator
9 Halterahmen vorne 2
10 Mittelplatte
11 Front Abdeckung
12 Lüftungsgitter
13 Halterahmen vorne 3
14 Kompressor
15 Rechte Platte
16 Rechter Griff
17 Wifi
18 Wiring box
6
19 Wärmetauscher
20 Verdampfer
21 Ventil
22 Wasserfluss Schalter
23 Lamellen Wärmetauscher
24 Schutzgitter
25 Außenluftfühler
