Explosionszeichnung - Evolution ON/OFF 6 Gebrauchsanweisung

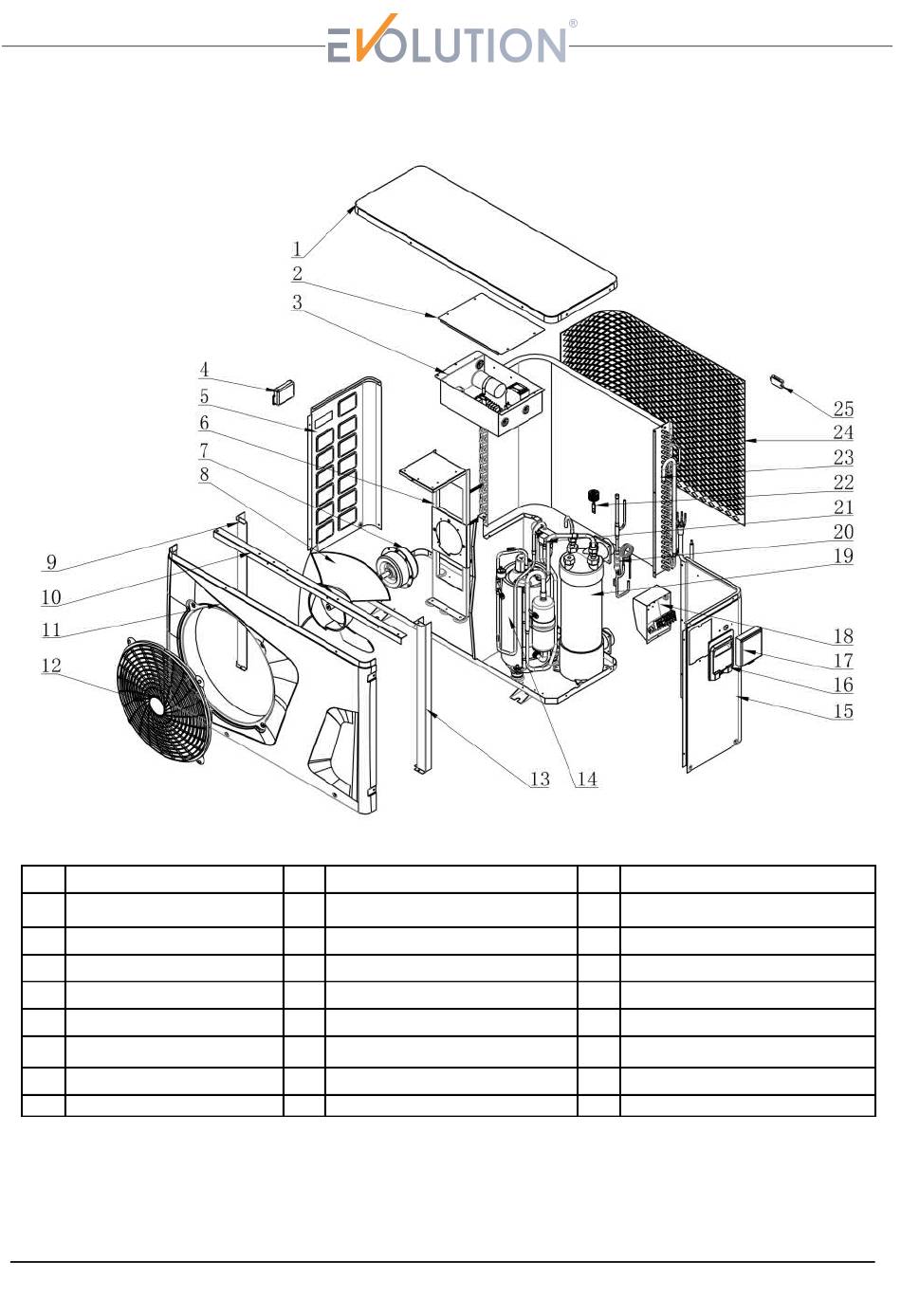

5. Explosionszeichnung

1 Obere Abdeckung
2 Abdeckung Elektronik
3 Elektronik
4 Linker Griff
5 Linke Platte
6 Motorstütze
7 Ventilator Motor
8 Ventilator
9 Halterahmen vorne 2
10 Mittelplatte
11 Front Abdeckung
12 Lüftungsgitter
13 Halterahmen vorne 3
14 Kompressor
15 Rechte Platte
16 Rechter Griff
11
17
Wifi-Box
18 Wiring box
19 Wärmetauscher
20 Verdampfer
21 Ventil
Wasserdurchfluss-Sensor
22
23 Lamellen Wärmetauscher
24 Schutzgitter
25 Außenluftfühler
