ANHANG
13.3.8 Digitalausgänge des Geräts im CDB650-204 beschalten
Gerät = InspectorP64x = V2D64xP-xxxxAx
Gerät = InspectorP65x = V2D65xP-xxxxAx
Die Digitalausgänge können unabhängig als IN oder OUT parametriert werden. Default: IN
Device 1
Filter

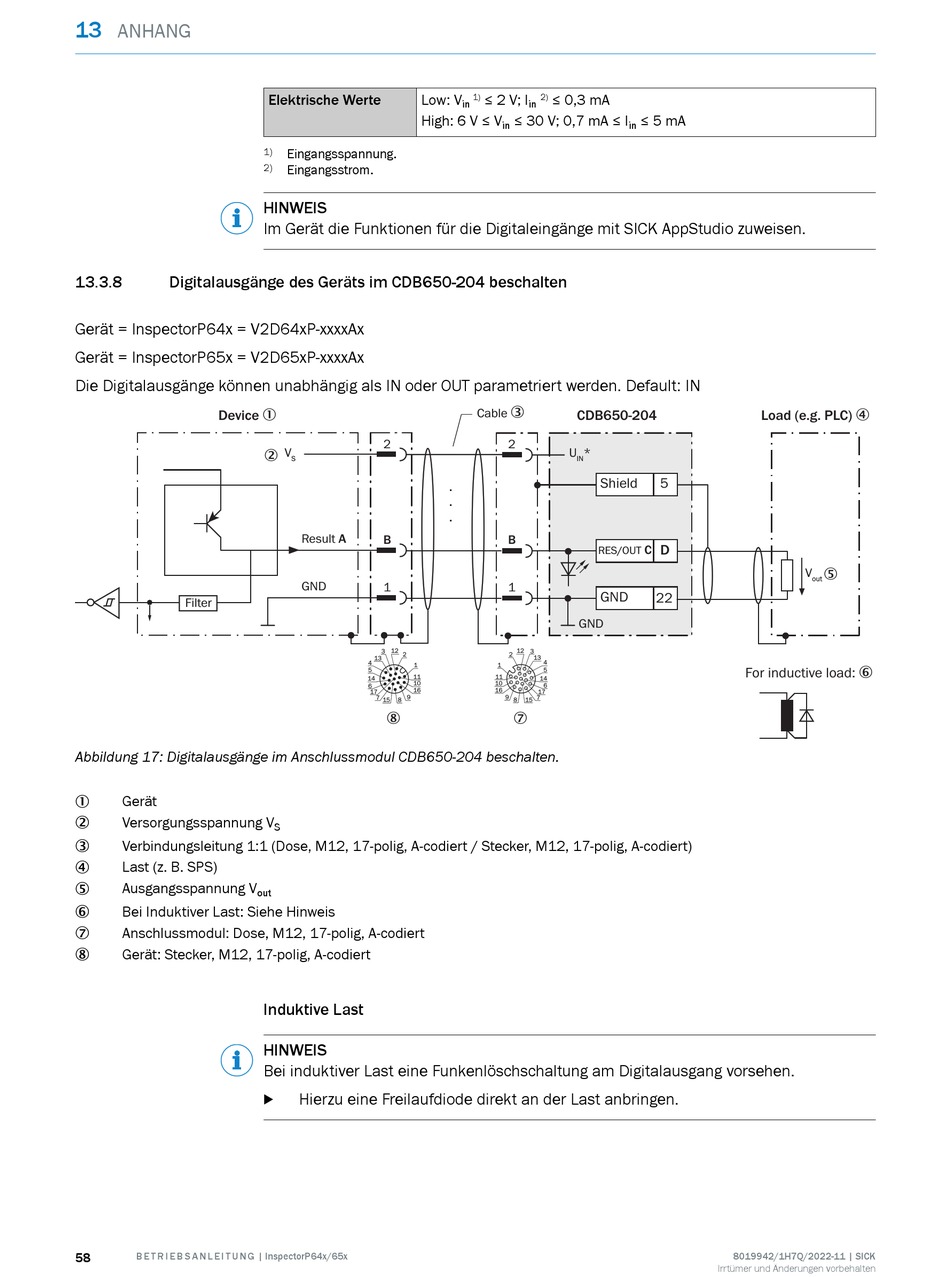

Abbildung 17: Digitalausgänge im Anschlussmodul CDB650-204 beschalten.
Gerät
1
Versorgungsspannung V
2
Verbindungsleitung 1:1 (Dose, M12, 17-polig, A-codiert / Stecker, M12, 17-polig, A-codiert)
3
Last (z. B. SPS)
4
Ausgangsspannung V
5
Bei Induktiver Last: Siehe Hinweis
6
Anschlussmodul: Dose, M12, 17-polig, A-codiert
7
Gerät: Stecker, M12, 17-polig, A-codiert
8
