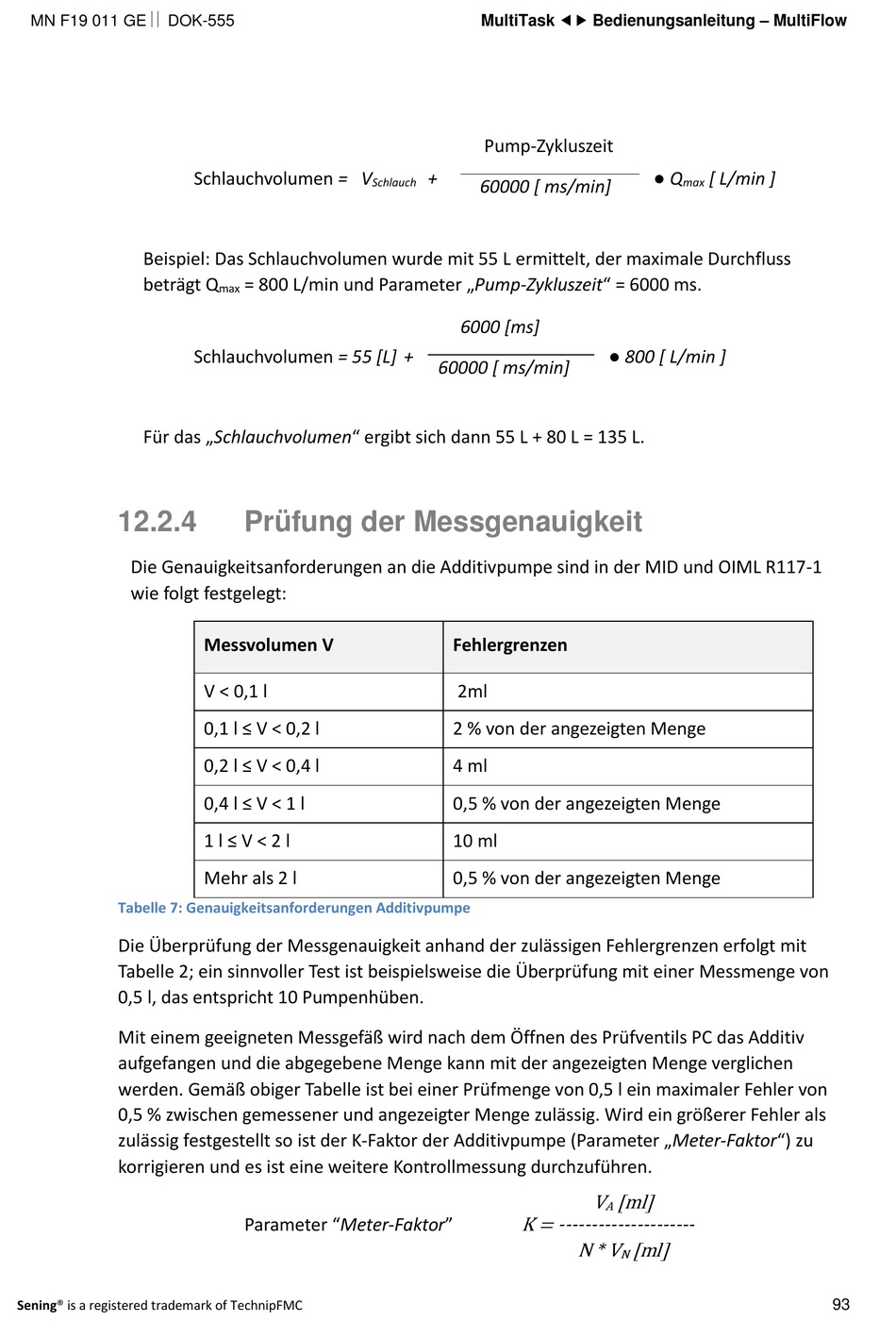

MN F19 011 GE DOK-555
Beispiel: Das Schlauchvolumen wurde mit 55 L ermittelt, der maximale Durchfluss
beträgt Q
Für das „Schlauchvolumen" ergibt sich dann 55 L + 80 L = 135 L.
12.2.4
Die Genauigkeitsanforderungen an die Additivpumpe sind in der MID und OIML R117-1
wie folgt festgelegt:
Tabelle 7: Genauigkeitsanforderungen Additivpumpe
Die Überprüfung der Messgenauigkeit anhand der zulässigen Fehlergrenzen erfolgt mit
Tabelle 2; ein sinnvoller Test ist beispielsweise die Überprüfung mit einer Messmenge von
0,5 l, das entspricht 10 Pumpenhüben.
Mit einem geeigneten Messgefäß wird nach dem Öffnen des Prüfventils PC das Additiv
aufgefangen und die abgegebene Menge kann mit der angezeigten Menge verglichen
werden. Gemäß obiger Tabelle ist bei einer Prüfmenge von 0,5 l ein maximaler Fehler von
0,5 % zwischen gemessener und angezeigter Menge zulässig. Wird ein größerer Fehler als
zulässig festgestellt so ist der K-Faktor der Additivpumpe (Parameter „Meter-Faktor") zu
korrigieren und es ist eine weitere Kontrollmessung durchzuführen.
Sening® is a registered trademark of TechnipFMC
Schlauchvolumen = V
= 800 L/min und Parameter „Pump-Zykluszeit" = 6000 ms.
max
Schlauchvolumen = 55 [L] +
Prüfung der Messgenauigkeit
Messvolumen V
V < 0,1 l
0,1 l ≤ V < 0,2 l
0,2 l ≤ V < 0,4 l
0,4 l ≤ V < 1 l
1 l ≤ V < 2 l
Mehr als 2 l
Parameter "Meter-Faktor"
MultiTask Bedienungsanleitung – MultiFlow
Pump-Zykluszeit
+
Schlauch
60000 [ ms/min]
6000 [ms]
60000 [ ms/min]
Fehlergrenzen
2ml
2 % von der angezeigten Menge
4 ml
0,5 % von der angezeigten Menge
10 ml
0,5 % von der angezeigten Menge
K = ---------------------
● Q
[ L/min ]
max
● 800 [ L/min ]
V
[ml]
A
N * V
[ml]
N
93
