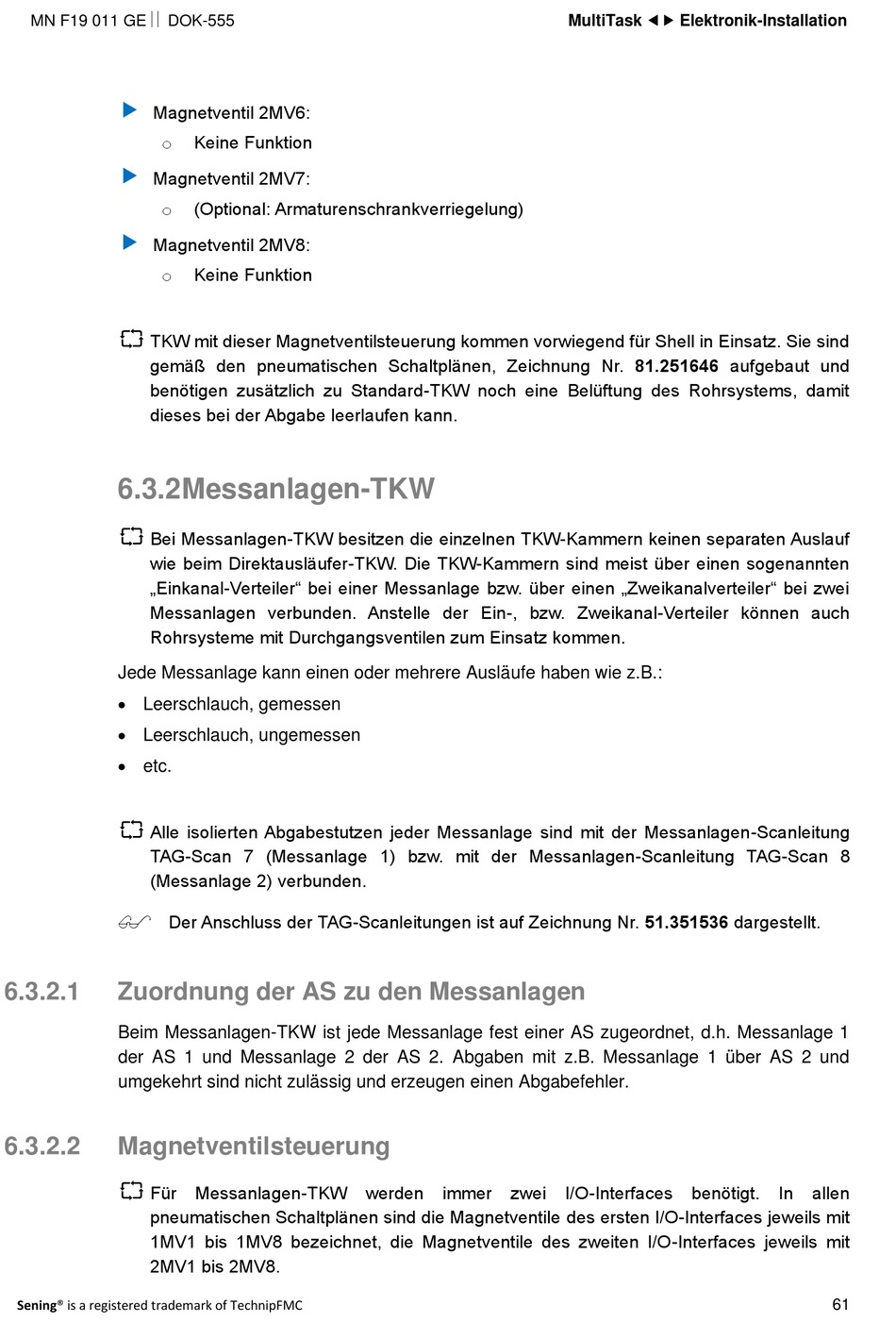

MN F19 011 GE DOK-555
Magnetventil 2MV6:
o
Magnetventil 2MV7:
o
Magnetventil 2MV8:
o
TKW mit dieser Magnetventilsteuerung kommen vorwiegend für Shell in Einsatz. Sie sind
gemäß den pneumatischen Schaltplänen, Zeichnung Nr. 81.251646 aufgebaut und
benötigen zusätzlich zu Standard-TKW noch eine Belüftung des Rohrsystems, damit
dieses bei der Abgabe leerlaufen kann.
Pos : 89 /T echD OC/Seni ng/16-NoMix/DOK-415_Installation-Zeic hnungen/3: M ess anl agen-TKW @ 0\m od_1315482443757_6.docx @ 16675 @ 344 @ 1
6.3.2 Messanlagen-TKW
Bei Messanlagen-TKW besitzen die einzelnen TKW-Kammern keinen separaten Auslauf
wie beim Direktausläufer-TKW. Die TKW-Kammern sind meist über einen sogenannten
„Einkanal-Verteiler" bei einer Messanlage bzw. über einen „Zweikanalverteiler" bei zwei
Messanlagen verbunden. Anstelle der Ein-, bzw. Zweikanal-Verteiler können auch
Rohrsysteme mit Durchgangsventilen zum Einsatz kommen.
Jede Messanlage kann einen oder mehrere Ausläufe haben wie z.B.:
• Leerschlauch, gemessen
• Leerschlauch, ungemessen
• etc.
Alle isolierten Abgabestutzen jeder Messanlage sind mit der Messanlagen-Scanleitung
TAG-Scan 7 (Messanlage 1) bzw. mit der Messanlagen-Scanleitung TAG-Scan 8
(Messanlage 2) verbunden.
Der Anschluss der TAG-Scanleitungen ist auf Zeichnung Nr. 51.351536 dargestellt.
6.3.2.1
Zuordnung der AS zu den Messanlagen
Beim Messanlagen-TKW ist jede Messanlage fest einer AS zugeordnet, d.h. Messanlage 1
der AS 1 und Messanlage 2 der AS 2. Abgaben mit z.B. Messanlage 1 über AS 2 und
umgekehrt sind nicht zulässig und erzeugen einen Abgabefehler.
6.3.2.2
Magnetventilsteuerung
Für Messanlagen-TKW
pneumatischen Schaltplänen sind die Magnetventile des ersten I/O-Interfaces jeweils mit
1MV1 bis 1MV8 bezeichnet, die Magnetventile des zweiten I/O-Interfaces jeweils mit
2MV1 bis 2MV8.
Sening® is a registered trademark of TechnipFMC
Keine Funktion
(Optional: Armaturenschrankverriegelung)
Keine Funktion
werden
immer zwei I/O-Interfaces
MultiTask Elektronik-Installation
benötigt. In
allen
61
