Mehrere Led Par 64(Dmx -Steuerung) - SHOWTEC LED Par 64 Short Bedienungsanleitung

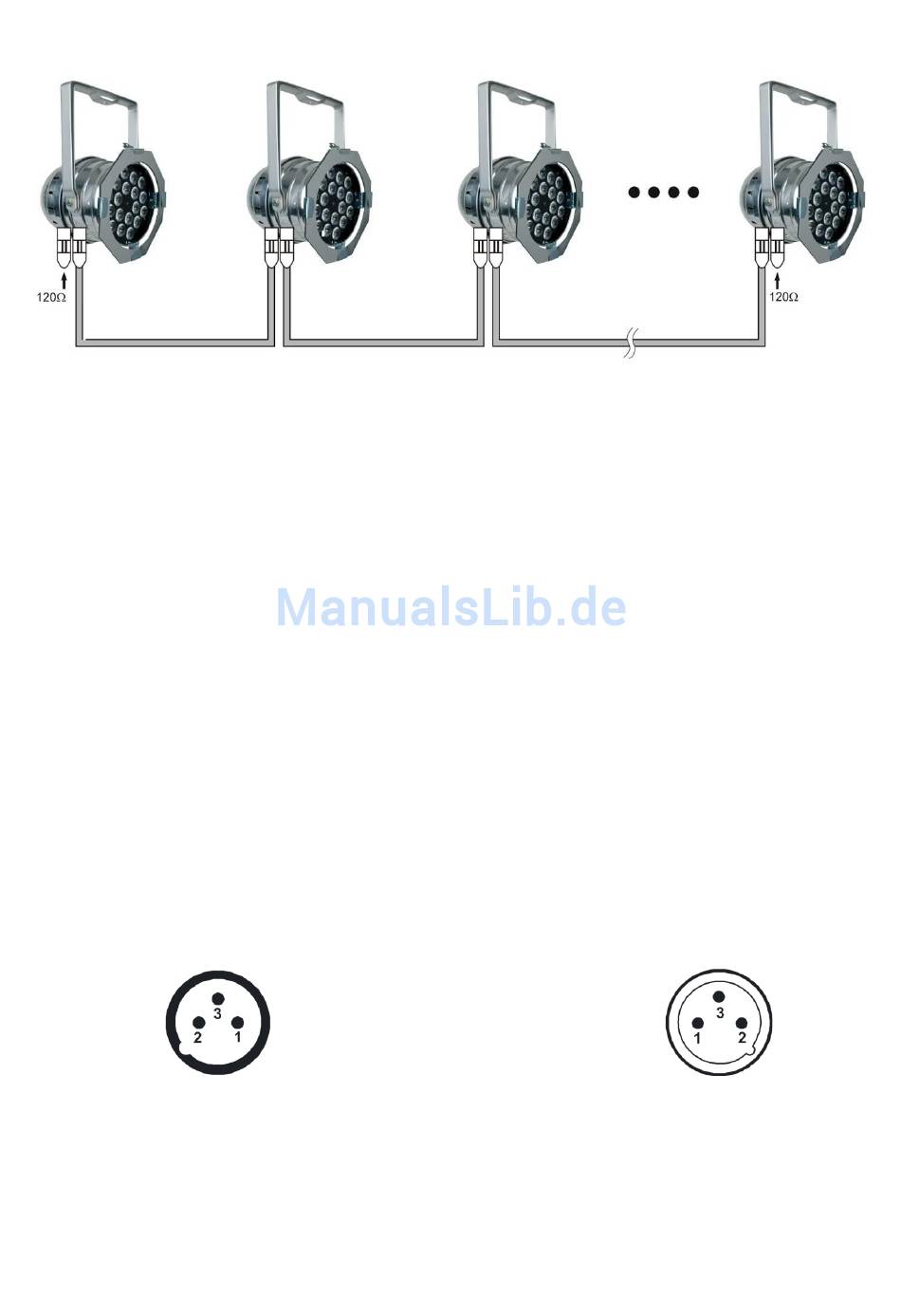

Mehrere LED Par 64(DMX -Steuerung)

1. Die Effektbeleuchtung an einer stabilen Traverse befestigen. Für eine ausreichende Luftzirkulation
mindestens 1 Meter an allen Seiten freilassen.
2. Benutzen Sie immer ein Sicherheitskabel (Bestellnummer 70140/70141).
3. Nutzen Sie ein 3-p XLR-Kabel für den Anschluss der LED Par und anderer Geräte.
Belegung der XLR-Verbindung:
DMX-Ausgang XLR-Einbaubuchse:
Mehrere LED Par (Master/Slave-Steuerung)
1 - Erde
2 - Signal (-)
3 - Signal (+)
8
DMX-Eingang XLR-
Einbaubuchse
1 - Erde
2 - Signal (-)
3 - Signal (+)
Abb 3
