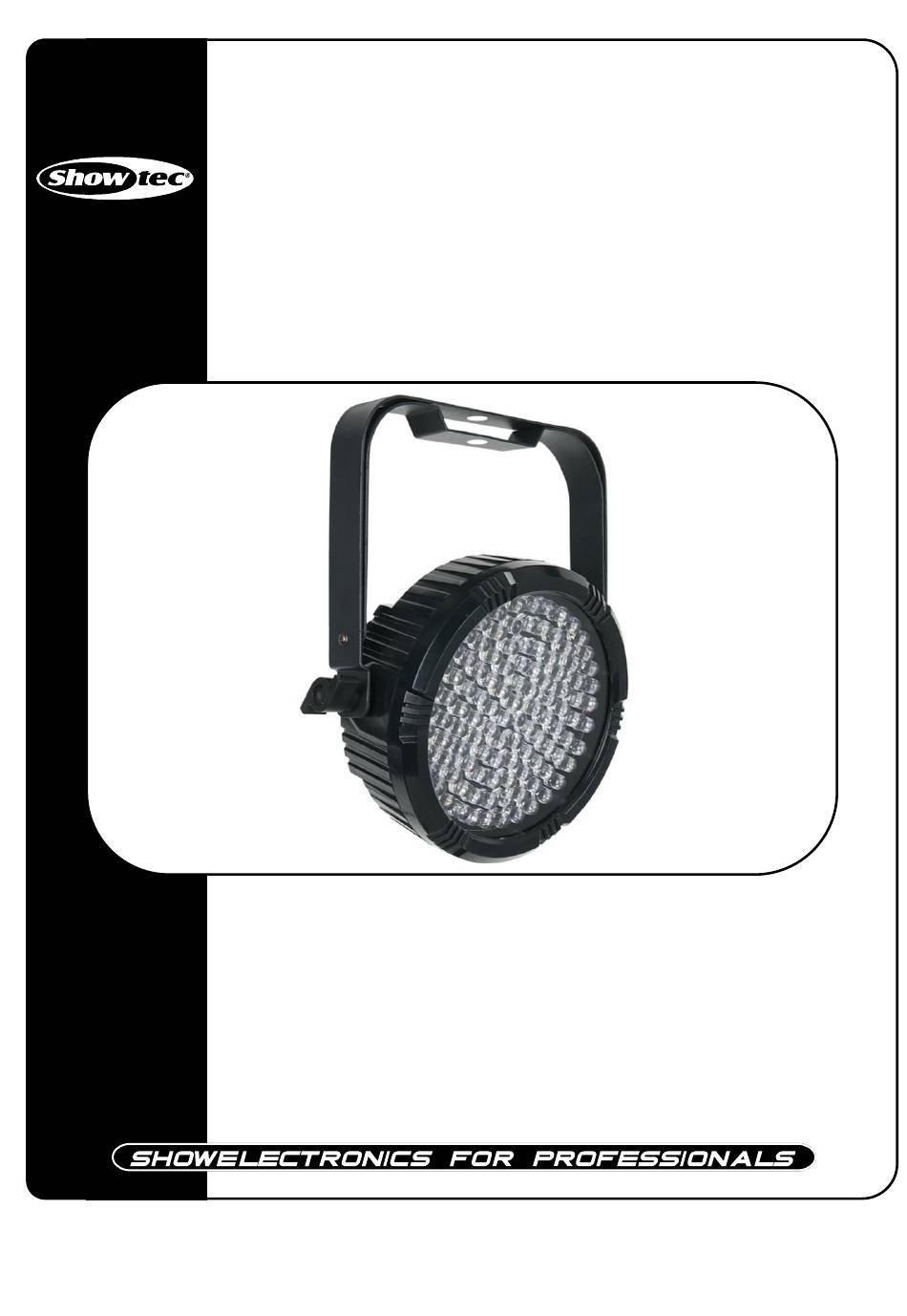

- Seite 1 Compact Par 108/10 Value Line ORDERCODE 42593...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der Compact Par 108/10 Value Line von Showtec sorgt auf jeder Veranstaltung für beste Unterhaltung. Verlassen Sie sich auf Showtec. Wir machen die besseren Beleuchtungsgeräte. Wir entwerfen und produzieren professionelle Beleuchtungsausrüstung für die Unterhaltungsindustrie.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Compact Par 108/10 Value Line™ Anleitung Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts..............................6 Rückseite..................................7 Installation ................................... 7 Setup und Betrieb ................................7 Steuerungsmodi ................................ -
Seite 4: Warnung
Warnung BITTE LESEN SIE DIESE ANLEITUNG ZU IHRER SICHERHEIT SORGFÄLTIG DURCH, BEVOR SIE DAS GERÄT ZUM ERSTEN MAL IN BETRIEB NEHMEN! Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 5 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Lichteffektgerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Verwenden Sie eine Schelle, um den Compact Par 108/10 Value Line mithilfe der Halterung an einem Traversenrahmen zu befestigen. Der Compact Par 108/10 Value Line darf unter keinen Umständen so montiert werden, dass er frei im Raum schwingen kann. ... -
Seite 7: Netzanschlüsse
Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN GRÜN... -
Seite 8: Beschreibung Des Geräts
Beschreibung des Geräts Leistungsmerkmale Der Compact Par 108/10 Value Line ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. • Er ist ausgezeichnet für DJs oder kleinere Veranstaltungsorte geeignet. • Äußerst geringes Gewicht • Kompaktes, flaches Par-Gehäuse • Modernes Design •... -
Seite 9: Rückseite
Rückseite Abb. 2 3) 3-Pin-DMX-Eingang 6) IEC-Ausgang (für max. 15 Geräte) 4) 3-Pin-DMX-Ausgang 7) IEC-Eingang + Sicherung 1A/250V 5) LCD-Display + Menü-Tasten Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten. -
Seite 10: Steuerungsmodi
Mehrere Compact Pars (Master/Slave-Steuerung) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Verbinden Sie den Compact Par 108/10 Value Line mit einem 3-P-XLR-Kabel. Die Steckerkontakte: Erdung... -
Seite 11: Mehrere Compact Pars (Dmx-Steuerung)
Mehrere Compact Pars (DMX-Steuerung) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. Verbinden Sie die Compact Pars mit einem 3-P-XLR-Kabel. -
Seite 12: Bedienfeld
Bedienfeld Abb. 5 A. LED-Display D. Up-Taste B. MODE-Taste E. Down-Taste C. SETUP-Taste DMX-Steuermodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die wiederum mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. DMX-Adresszuweisung Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 13: Menü-Übersicht
Menü-Übersicht... -
Seite 14: Hauptmenü-Optionen
2. Auto-Modus 3. DMX-Adresse 4. Slave-Modus 5. Musiktaktung Die Versionsnummer des Compact Par 108/10 Value Line wird nur beim Einschalten angezeigt! 1. Voreingestellte Programme 1) Drücken Sie die MODE-Taste an dem Gerät, bis auf dem Display erscheint. 2) In diesem Menü können Sie die voreingestellten Programme des Compact Par einstellen. -
Seite 15: Auto-Programm
4) Wenn Sie auswählen, können Sie mit der Setup-Taste zwischen den voreingestellten Programm-Menüs hin- und her schalten. 5) Sie können 2 verschiedene Untermenüs auswählen. Programmabspielgeschwindigkeit von 01-99 und FL Blitzfrequenz von 00-99 Verwenden Sie die Setup-Taste, um durch das Menü zu scrollen. 2. -
Seite 16: Dmx-Kanäle
DMX-Kanäle 1 Kanal Kanal 1 – Farbmakros Keine Funktion 1-22 23-45 Grün 46-68 Blau 69-91 Zyan 92-114 Gelb 115-137 Orange 138-160 Rosa 161-183 Lila 184-206 Dunkelblau 207-229 Hellgrün 230-252 Weiß 253-255 Kaltweiß 3 Kanäle Kanal 1 – Rot 0-255 Rote Farbintensität, stufenweise von 0 – 100% Kanal 2 - Grün 0-255 Grüne Farbintensität, stufenweise von 0 –... -
Seite 17: Kanäle
6 Kanäle Kanal 1 – Masterdimmer 0-255 Helligkeit von 0 – 100% Kanal 2 – Rot (wenn CH6 OFF ist 0-255 Rote Farbintensität, stufenweise von 0 – 100% Kanal 2 – RGB-Makro (wenn CH6 zwischen 1 und 24 eingestellt ist Rot (255) 9-17 Rot (255), Grün (50) -
Seite 18: Wartung
Programm 10 (blau, allmähliche Änderung) 250-255 Musiktaktung Wartung Der Compact Par von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich die Lichtleistung des Geräts mit der Zeit erheblich. -
Seite 19: Fehlersuche
1. Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 2. Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 3. Die Sicherung. Ersetzen Sie die Sicherung. Siehe vorhergehende Seite für nähere Informationen zum Auswechseln der Sicherung. - Seite 20 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und dass die Kabel Geräte sind völlig angeschlossen sind. tot. Hauptsicherung durchgebrannt. • Ersetzen Sie die Sicherung. Die Geräte Der Controller ist nicht •...
-
Seite 21: Technische Daten
Technische Daten Modell: Showtec Compact Par Er ist ausgezeichnet für DJs oder kleinere Veranstaltungsorte geeignet. Äußerst geringes Gewicht Kompaktes, flaches Par-Gehäuse Modernes Design Stromversorgung: 100-240V AC Einfache Kombination von bis zu 15 Geräten Konvektionskühlung, absolut lautlos Flimmerfrei (geeignet für Fernsehstudios) Spitzenleistung: 75 Watt;...
