Mehrere Compact Pars (DMX-Steuerung)

1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
2. Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
3. Verbinden Sie die Compact Pars mit einem 3-P-XLR-Kabel.

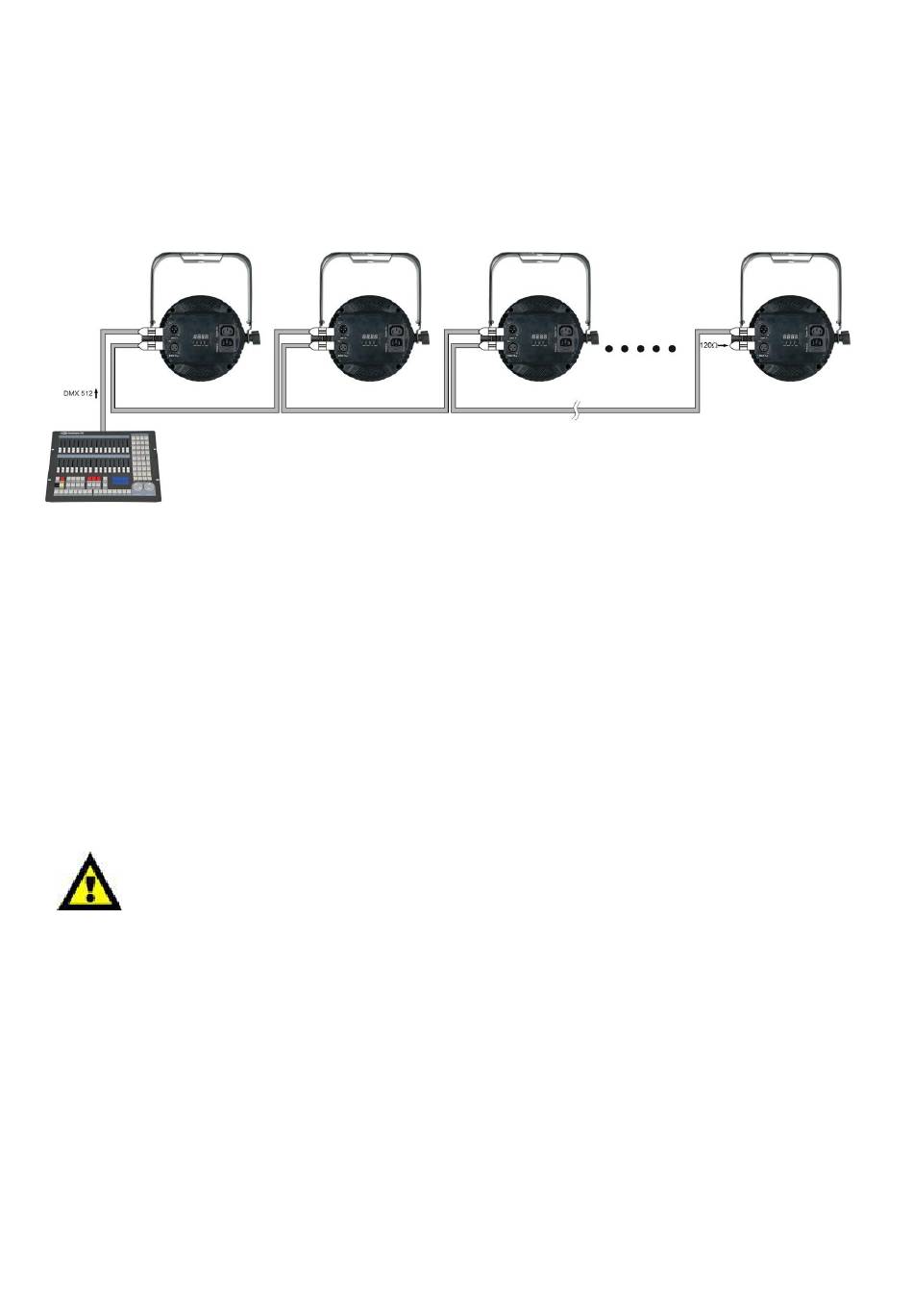

4. Verbinden Sie die Geräte so wie in (Abb. 4) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die
DMX-„OUT"-Buchse des ersten Geräts mit der „IN"-Buchse des zweiten Geräts zu verbinden.
Wiederholen Sie diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden.
5. Die Geräte an das Stromnetz anschließen: Schließen Sie das Versorgungskabel an eine geeignete
Steckdose an. Wiederholen Sie diesen Vorgang für alle Geräte und den Controller.
Hinweis: Verbinden Sie alle DMX-Kabel und stellen Sie die DIP-Schalter ein, bevor Sie
6. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und
angeschlossen sind. Entwerfen Sie nun Ihre Show, so wie es mit den Funktionen Ihres DMX-Controllers
möglich ist. Siehe Seite 14 für mehr Informationen über die DMX-Programmierung.
Verbinden der Geräte
Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder
synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen,
müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten
benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann.
Wichtig: Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe
geschaltet sein. Gemäß dem Gemäß Standard EIA-485 sollten niemals mehr als 30 Geräte
an eine Datenübertragungsleitung angeschlossen werden. Wenn Sie dennoch mehr als 30
Geräte an eine serielle Datenübertragungsleitung anschließen, ohne einen Opto-Splitter
zu verwenden, verschlechtert sich eventuell die Qualität des DMX-Signals.
Maximale empfohlene Länge der DMX-Datenübertragungsleitung: 100 Meter
Maximale empfohlene Anzahl von Compact Pars an einer DMX-
Datenübertragungsleitung: 30 Geräte
mit 220V: Es können bis zu 30 Geräte in Reihe geschaltet werden
mit 120V: Es können bis zu 15 Geräte in Reihe geschaltet werden

Datenverkabelung

Zur Verbindung der Geräte müssen Datenkabel verwendet werden. Sie können DAP –Audio zertifizierte
DMX-Kabel direkt bei einem Händler erwerben oder Ihr eigenes Kabel herstellen. Wenn Sie selbst ein
Kabel herstellen möchten, verwenden Sie bitte ein Datenkabel, das qualitativ hochwertige Signale
übertragen kann und relativ resistent gegen elektromagnetische Interferenzen ist.
DAP-Audio zertifizierte DMX-Datenkabel
• Mehrzweck DAP-Audio-Kabel.
Artikelnummer FL01150 (1,5m.), FL013 (3m.), FL016 (6m.), FL0110 (10m.), FL0115 (15m.), FL0120 (20m.).
• DAP-Audiokabel für anspruchsvolle Anwender. Außergewöhnliche Audio-Eigenschaften und
Verbindungsstück von Neutrik®.
(10m.).
Mehrere Compact Pars Pro-Setup
die Geräte an das Stromnetz anschließen.
bal. XLR/M 3 p. > XLR/F 3 p.
Artikelnummer FL71150 (1,5m.), FL713 (3m.), FL716 (6m.), FL7110
9
Max. 30 Compact Pars
Abb. 4
