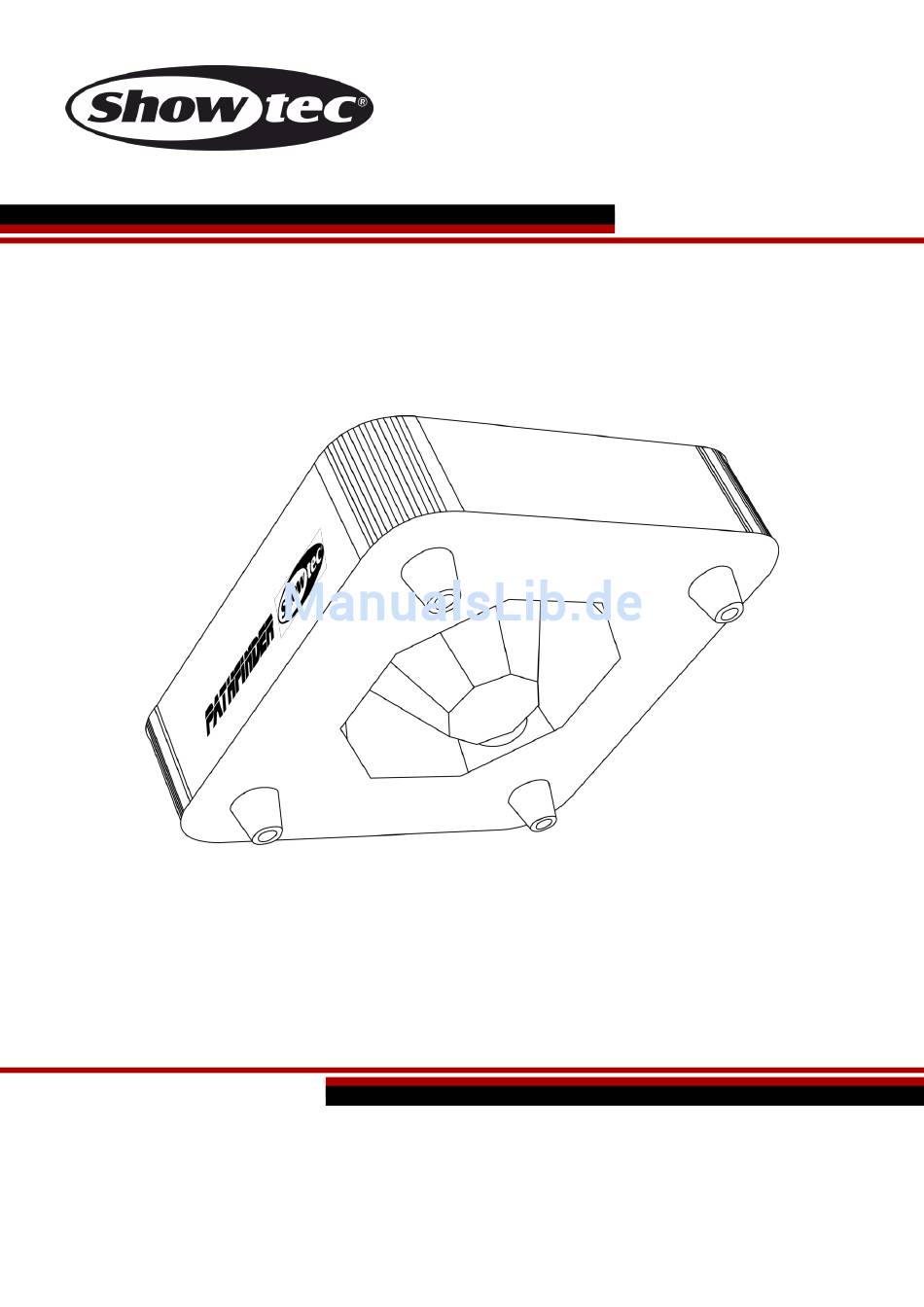

- Seite 1 HANDBUCH DEUTSCH Pathfinder IMC Bestellnummer: 43147 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Vorderseite ..................................7 Rückseite ..................................8 Installation ................................... 8 Setup und Betrieb ................................9 Steuerungsmodi ................................9 Ein Pathfinder IMC (Auto-Programm) ........................9 Ein Pathfinder IMC (Musiktaktung) ......................... 9 Mehrere Pathfinder (Master/Slave-Steuerung) ....................9 Mehrere Pathfinder (DMX-Steuerung) .........................10 Verbinden der Geräte ...............................11 Datenverkabelung ..............................11... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Pathfinder IMC ● IEC-Stromkabel, 1,5m, mit Schuko-Stecker ● Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Pathfinder IMC Das Gerät fällt unter Schutzklasse I. Deshalb muss es unbedingt mit dem gelb-grünen Kabel geerdet werden. Bei der ersten Inbetriebnahme kann es zu geringer Rauch- oder Geruchsbildung kommen. Das ist nicht ungewöhnlich und bedeutet nicht unbedingt, dass das Gerät nicht ordnungsgemäß... -
Seite 6: Netzanschlüsse
Verwenden Sie eine Schelle, um den Pathfinder IMC mithilfe der Halterung an einem Traversenrahmen zu befestigen. ● Der Pathfinder IMC darf unter keinen Umständen so montiert werden, dass er frei im Raum schwingen kann. ● Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. -
Seite 7: Rückgabe
Pathfinder IMC Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Geräts
Pathfinder IMC Beschreibung des Geräts Funktionen Der Pathfinder von Showtec ist ein kompakter und leistungsstarker Scheinwerfer, der der Mittelpunkt Ihrer Show sein wird LED-Anzahl: 4 x 3-in-1-RGB-LEDs DMX-Betriebsarten: 4 Kanäle Farbmischung: RGB Farbbereich: 16,7 Millionen Additivfarben ... -
Seite 9: Rückseite
Pathfinder IMC Rückseite Abb. 02 02) Sicherheitsring 03) Mode-Taste 04) Setup-Taste 05) Up-Taste 06) Down-Taste 07) LCD-Display 08) DMX-Eingang (IN) 09) DMX-Ausgang (OUT) 10) IEC-Ausgang (OUT) 11) IEC-Stromeingang (IN) für den Anschluss eines anderen Geräts und Sicherung T1AL/250V 12) Erde... -
Seite 10: Setup Und Betrieb
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 04) Der Pathfinder IMC funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist. Ein Pathfinder IMC (Musiktaktung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. -
Seite 11: Mehrere Pathfinder (Dmx-Steuerung)
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 04) Verbinden Sie den Pathfinder IMC und andere Geräte mit einem 3-poligen XLR-Kabel. 05) Verbinden Sie die Geräte so wie in (Abb. 4) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die DMX-„OUT“-Buchse des ersten Geräts mit der „IN“-Buchse des zweiten Geräts zu verbinden. -
Seite 12: Verbinden Der Geräte
DAP-Audiokabel für anspruchsvolle Anwender. Außergewöhnliche Audio-Eigenschaften und Verbindungsstück von Neutrik®. Artikelnummer FL71150 (1,5m.), FL713 (3m.), FL716 (6m.), FL7110 (10m.). Der Pathfinder IMC kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus (Stand-alone) ohne Controller betrieben werden. Bestellnummer: 43147... -
Seite 13: Bedienfeld
Nachdem Sie allen Pathfindern IMC eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Lichtpult ansteuern. Hinweis: Beim Einschalten erkennt der Pathfinder IMC automatisch, ob er DMX 512-Daten empfängt. Das „d“ auf dem Display blinkt nur, wenn über den DMX-Eingang Daten empfangen werden. -
Seite 14: Menü-Übersicht
Pathfinder IMC Menü-Übersicht Hauptmenü-Optionen Auto-Modus DMX-Modus Slave-Modus Musikgetakteter Modus LED-Display ein/aus Display-Invertierung Version Bestellnummer: 43147... -
Seite 15: Auto Modus
4. Musikgetakteter Modus 01) Drücken Sie die MODE-Taste an dem Gerät, bis das Display anzeigt. Wenn Sie nun Musik abspielen, reagiert der Pathfinder IMC auf ihren Rhythmus. 03) Die Audioempfindlichkeit kann nicht eingestellt werden. 5. LED-Display ein/aus In diesem Menü können Sie das LED-Display ein (ON) oder aus (OFF) stellen. -
Seite 16: Versionsnummer
Pathfinder IMC 7. Versionsnummer: In diesem Menü können Sie die Versionsnummer des Pathfinder IMC sehen. 01) Drücken Sie die MODE-Taste an dem Gerät, bis das Display anzeigt. 02) Drücken Sie auf Setup, damit die Versionsnummer angezeigt wird. DMX-Kanäle 4 Kanäle Kanal 1 –... -
Seite 17: Wartung
Pathfinder IMC Wartung Der Pathfinder IMC von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die Glasscheibe mit Glasreiniger und einem weichen Tuch. -
Seite 18: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 16 für nähere Informationen zum Auswechseln der Sicherung. - Seite 19 Pathfinder IMC Problem Mögliche Ursache(n) Lösung Ein oder mehrere Das Gerät erhält keinen Strom. ● Überprüfen Sie, ob das Gerät Geräte sind völlig eingeschaltet ist und dass die Kabel tot. angeschlossen sind. Hauptsicherung durchgebrannt. ● Ersetzen Sie die Sicherung. Die Geräte starten Der Controller ist nicht ●...
-
Seite 20: Technische Daten
Pathfinder IMC Technische Daten Modell: Showtec Pathfinder IMC Eingangsspannung: 100-240 VAC, 50/60 Hz Antriebsstrom: 0,68A/110V, 0,32A/240V Leistungsaufnahme: 60W bei Höchstleistung Geräte an Stromleitung: 20Stk. à 110V, 50 Stk. à 240V Sicherung: F1AL/250V Abmessungen: 310 x 310 x 180 mm (LxBxH) -
Seite 21: Abmessungen
Pathfinder IMC Abmessungen Bestellnummer: 43147... - Seite 22 Pathfinder IMC Bestellnummer: 43147...
- Seite 23 Pathfinder IMC Bestellnummer: 43147...
- Seite 24 ©2014 Showtec...
