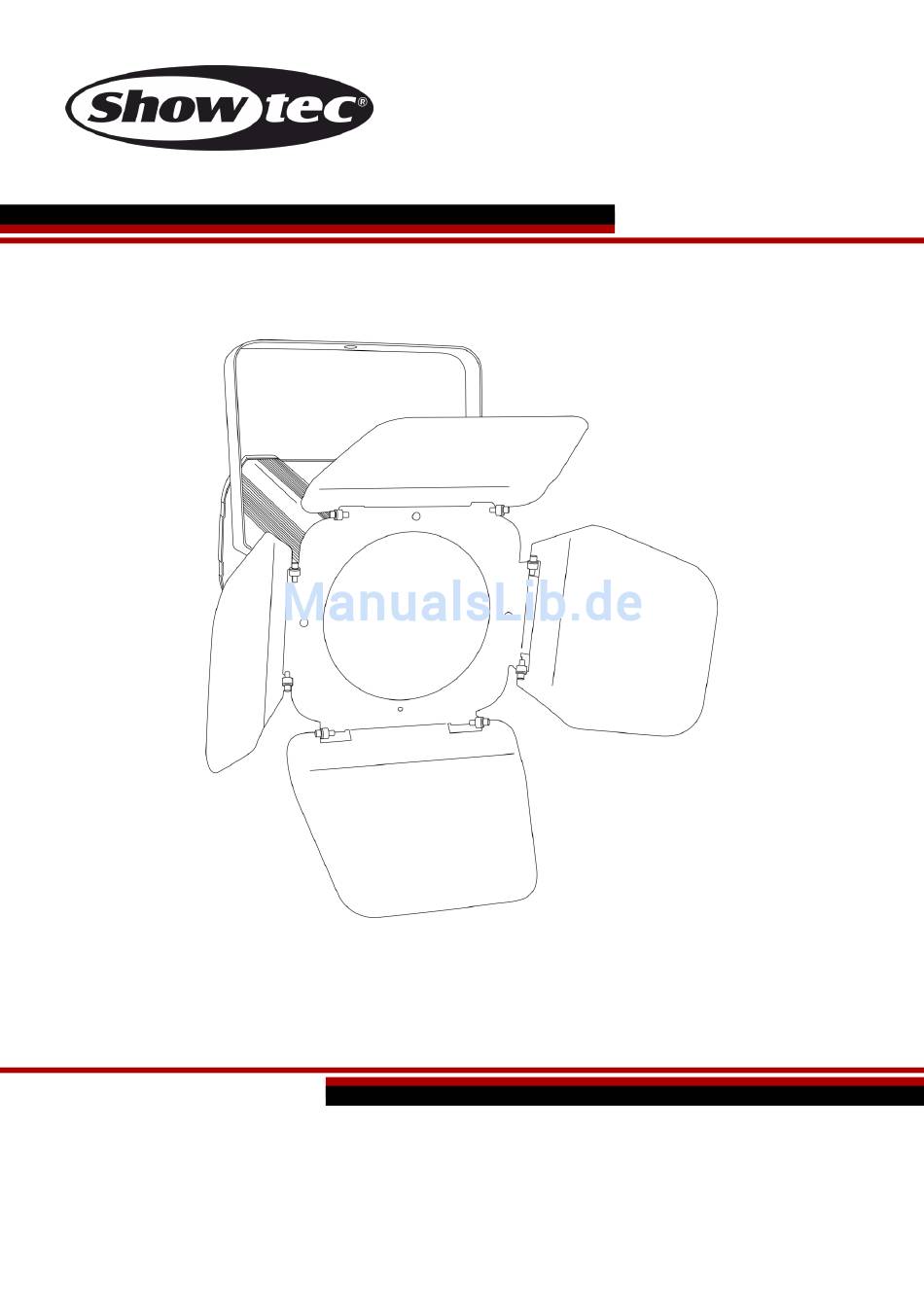

- Seite 1 HANDBUCH DEUTSCH Performer 60 LED Bestellnummer: 33100 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Performer 60 LED Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Funktionen ..................................7 Übersicht ..................................8 Rückseite ..................................9 Installation ..................................10 Setup und Betrieb ................................10 Halteklammer für den Farbrahmen.........................10... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Performer 60 LED 1 Filterrahmen Powercon-zu-Schuko-Netzkabel (1,5m) ... - Seite 4 Performer 60 LED Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
• Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. -
Seite 6: Netzanschlüsse
Performer 60 LED Verfahrensweise: • Falls der Projektor von der Decke oder hohen Balken herabgelassen werden soll, muss ein professionelles Traversensystem verwendet werden. • Verwenden Sie eine Schelle, um den Projektor mithilfe der Halterung an einem Traversenrahmen zu befestigen. • Der Projektor darf unter keinen Umständen so montiert werden, dass er frei im Raum schwingen kann. -
Seite 7: Rückgabe
Performer 60 LED Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 8: Beschreibung Des Geräts

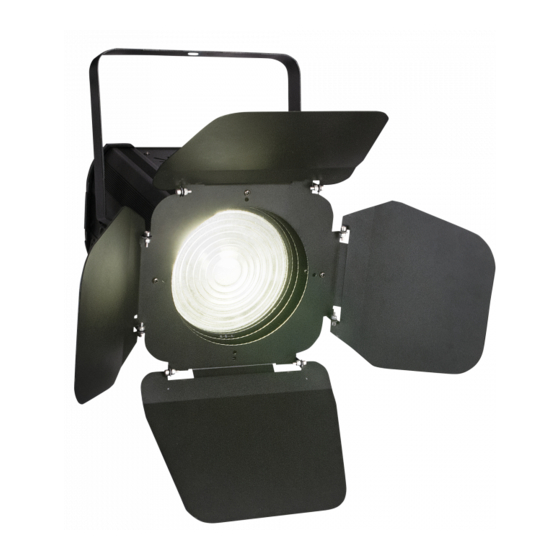

Performer 60 LED Beschreibung des Geräts Funktionen Der Performer 60 LED von Showtec ist ein leistungsstarker Scheinwerfer mit hoher Leistung und hervorragenden Effekten. Lichtquelle: 1 x COB, 60W Eingangsspannung: 100-240VAC, 60/50Hz Stromverbrauch: 75W Lichtleistung: 3500 Lumen ... -
Seite 9: Übersicht
Performer 60 LED Übersicht Abb. 01 01) Montagebügel mit Einstellschraube 02) Flügeltor 03) 1 x 60W COB LED Bestellnummer: 33100... -
Seite 10: Rückseite
Performer 60 LED Rückseite Abb. 02 04) Einstellschraube 05) DMX-Eingang, 3-polig 06) DMX-Ausgang, 3-polig 07) LCD-Display + Menü-Tasten 08) Sicherheitsring 09) Powercon Netzausgang 100-240V 10) Powercon Netzeingang 100-240V 11) Sicherung T1L/250V 12) Erde Bestellnummer: 33100... -
Seite 11: Installation
Performer 60 LED Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Performer 60 LED. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 12: Steuerungsmodi
Performer 60 LED Steuerungsmodi Es gibt 5 Modi: • Automodus • Dimmer-Modus • Musikgetakteter Modus • Master/Slave • DMX-512 (1CH, 3CH) Ein Performer (Auto- und Dimmermodus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 13: Mehrere Performer (Dmx-Steuerung)
Performer 60 LED Mehrere Performer (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie die Performer und andere Geräte mit einem 3-poligen XLR-Kabel. 04) Verbinden Sie die Geräte wie in Abb. -
Seite 14: Verbinden Der Geräte
Performer 60 LED Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 15: Bedienfeld
Performer 60 LED Der Performer 60 LED kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) LCD-Display MODE-Taste C) SETUP-Taste D) UP-Taste DOWN-Taste Abb. 06 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 16: Menü-Übersicht
Performer 60 LED Menü-Übersicht Hauptmenü-Optionen Automodus Dimmer-Modus Musikgetakteter Modus Master/Slave-Modus DMX-512 Bestellnummer: 33100... -
Seite 17: Automodus
Performer 60 LED 1. Automodus In diesem Menü können Sie den Stroboskopeffekt einstellen. 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Drücken Sie SETUP, um das Menü aufzurufen. 03) Erhöhen oder verringern Sie die Stroboskopintensität mit UP/DOWN. Der Einstellbereich umfasst die Werte (von AUS nach schnell). -
Seite 18: Dmx-512
Performer 60 LED 5. DMX-512 In diesem Modus können Sie eine DMX-Adresse und die gewünschte Kanalanzahl einstellen. 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Drücken Sie UP/DOWN, um die gewünschte DMX-Adresse einzustellen. Der Einstellbereich umfasst die Werte 03) Drücken Sie SETUP, um das Menü... -
Seite 19: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Performer 60 LED von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 20: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 18 für nähere Informationen zum Auswechseln der Sicherung. - Seite 21 Performer 60 LED Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Einer oder eingeschaltet ist und ob die Kabel mehrere angeschlossen sind Scheinwerfer funktionieren Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung überhaupt nicht Die Geräte Der Controller ist nicht •...
-
Seite 22: Technische Daten
Performer 60 LED Technische Daten Modell: Showtec Performer 60 LED Eingangsspannung: 100-240 VAC, 60/50Hz Leistungsaufnahme: 75W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Sicherung: T1L/250V Abmessungen: 485 x 450 x 300 mm (LxBxH) Gewicht: 4,8 kg Bedienung und Programmierung: Signal Pin OUT:... -
Seite 23: Abmessungen
Performer 60 LED Abmessungen Bestellnummer: 33100... -
Seite 24: Notizen
Performer 60 LED Notizen Bestellnummer: 33100... - Seite 25 ©2015 Showtec...
