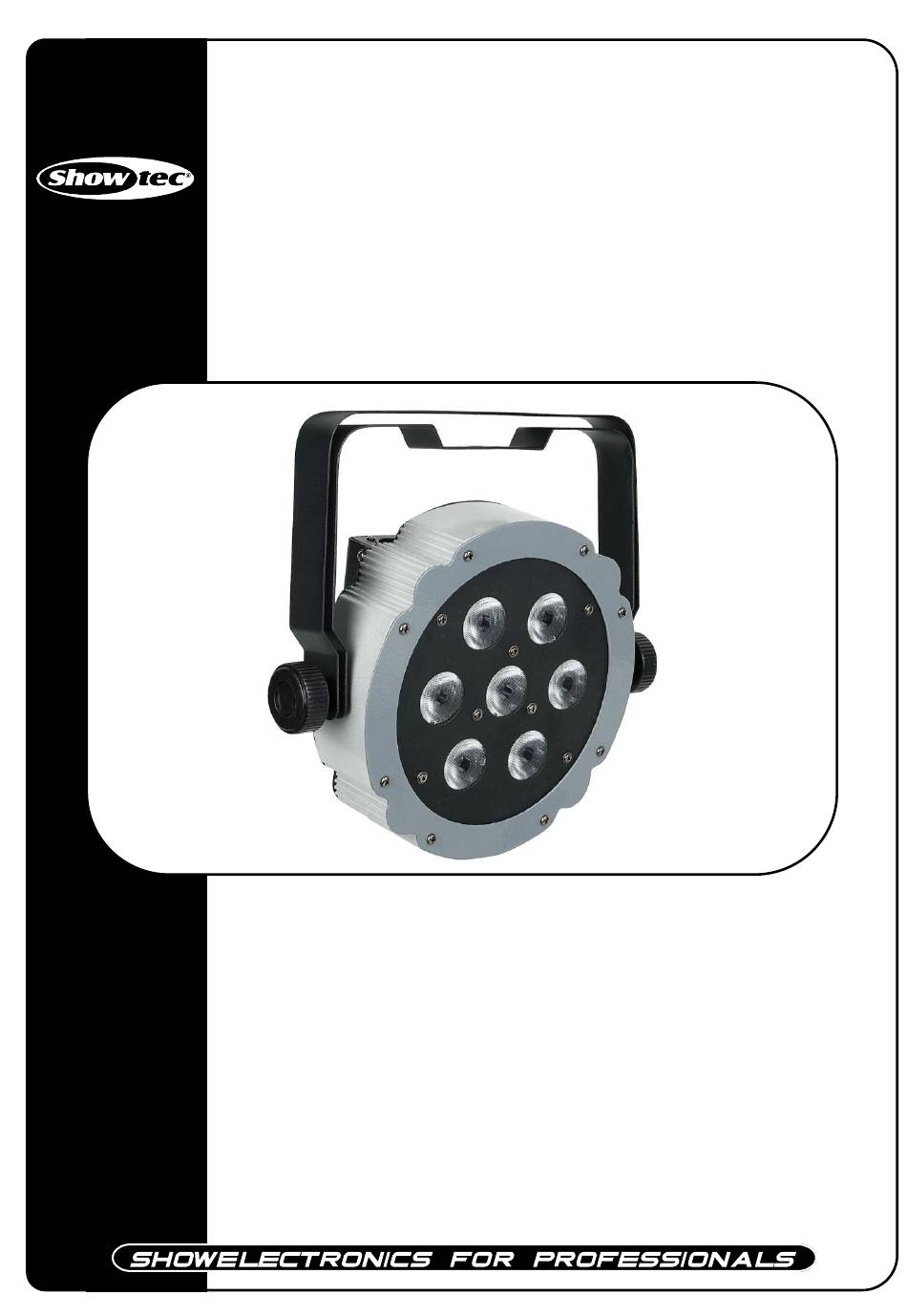

- Seite 1 Compact Par 7x CW/WW ORDERCODE 42581 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Zufriedenheit unserer Kunden. Für weitere Informationen: iwant@showtec.info Showtec bietet einige der qualitativ hochwertigsten und preiswertesten Produkte auf dem Markt an. Wenn Sie Ihre Beleuchtungsausrüstung in Zukunft noch erweitern wollen, schauen Sie am besten wieder nach den hervorragenden Produkten von Showtec.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Compact Par 7x CW/WW™ Anleitung Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts..............................7 Übersicht ..................................7 Rückseite..................................8 Installation ................................... 8 Setup und Betrieb ................................8 Steuerungsmodi ................................ -
Seite 4: Warnung
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Compact Par 7x CW/WW mit IEC-Stromkabel, 1,5m • Bedienungsanleitung Voraussichtliche Nutzungsdauer des LED-Scheinwerfers Die Helligkeit von LEDs lässt mit der Zeit nach. Die hauptsächliche Ursache ist HITZE, da diese den Prozess beschleunigt. - Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec- Händler.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Verwenden Sie eine Klemme, um den Compact Par 7x CW/WW mithilfe der Halterung an einem Traversenrahmen zu befestigen. Der Compact Par 7x CW/WW darf unter keinen Umständen so montiert werden, dass er frei im Raum schwingen kann. Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z.B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. - Seite 7 Der Compact Par 7 Tri kann entweder hängend (siehe Abb. oben) oder aufrecht stehend (Abb. nächste Seite) mit den Halterungen als Standfuß installiert werden. Es wird empfohlen den Compact Par 7 Tri mit einer Klemme oder einer Halterung, je nach Ihren Anforderungen, anzubringen. Der Compact Par 7 Tri kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Klemme an einem Traversenrahmen befestigt werden.
-
Seite 8: Rückgabe
Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Geräts
Beschreibung des Geräts Leistungsmerkmale Der Compact Par 7x CW/WW von Showtec ist ein LED-Parabolscheinwerfer mit hoher Leistung und hervorragenden Effekten. • Nie wieder Lampen austauschen! • Flaches Par-Gehäuse • Modernes Design • Netzspannung: 100-240V AC • Spitzenleistung 48 Watt • Kontinuierliche Leistung 28 Watt •... -
Seite 10: Rückseite
Rückseite Abb. 3) Kühlung 6) IEC-Stromanschluss + Sicherung 1A/250V 4) LCD-Display + Menü-Tasten 7) 3-pin DMX-Eingang 5) Erdung 8) 3-pin DMX-Ausgang Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten. -
Seite 11: Steuerungsmodi
Mehrere Compact Pars (Master/Slave-Steuerung) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Verbinden Sie den Compact Par 7x CW/WW mit einem 3-p XLR-Kabel. Die Steckerkontakte: Erdung... -
Seite 12: Mehrere Compact Pars (Dmx-Steuerung)
Mehrere Compact Pars (DMX-Steuerung) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 3. Verbinden Sie den Compact Par mit einem 3-p XLR-Kabel. Verbinden Sie die Geräte so wie in (Abb. -
Seite 13: Bedienfeld
Bedienfeld Abb. 6 A. LED-Display D. Up-Taste B. MODE-Taste E. Down-Taste C. SETUP-Taste DMX-Steuermodus: Den Geräten werden individuelle Adressen von an einer Datenübertragungsleitung zugewiesen und sie sind mit einem Controller verbunden. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) DMX-Adresszuweisung Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 14: Menü-Übersicht
Menü-Übersicht... -
Seite 15: Hauptmenü-Optionen
1. Voreingestellte Programme 2. Auto-Modus 3. DMX-Adresse 4. Slave Die Versionsnummer des Compact Par 7x CW/WW wird nur beim Einschalten angezeigt! 1. Voreingestellte Programme 1)Drücken Sie die MODE-Taste an dem Gerät, bis das Display anzeigt. 2) In diesem Menü können Sie die voreingestellten Programme des Compact Par einstellen. -
Seite 16: Dmx-Modus
3. DMX-Modus Mit diesem Menü können Sie die DMX-Adresse zuweisen. 1) Drücken Sie die MODE-Taste, bis das Display anzeigt. 2) Sie können zwischen 512 verschiedenen DMX-Adressen auswählen. Wählen Sie mit den Up/Down-Tasten die gewünschte Adresse von aus. 3) Mit der Setup-Taste können Sie zudem 2 verschieden DMX-Modi auswählen. Aktivieren Sie den gewünschten Modus mit den Up/Down-Tasten. -
Seite 17: Wartung
Wartung Der Compact Par 7 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich die Lichtleistung des Geräts mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. -
Seite 18: Fehlersuche
1. Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 2. Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 3. Die Sicherung. Ersetzen Sie die Sicherung. Siehe oben für nähere Informationen zum Auswechseln der Sicherung. - Seite 19 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • ·Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und dass die Kabel Geräte sind völlig angeschlossen sind. tot. Hauptsicherung durchgebrannt. • Ersetzen Sie die Sicherung. Die Geräte Der Controller ist nicht •...
-
Seite 20: Technische Daten
Technische Daten Modell: Showtec Compact Par 7x CW/WW™ Anleitung Nie wieder Lampen austauschen! LED-System: 7 x 2-in-1 LED-Technologie LED-Farben: Warmweiß (3200K) und Kaltweiß (6000K) Flaches Par-Gehäuse Modernes Design Netzspannung: 100-240V AC Spitzenleistung 130 Watt Kontinuierliche Leistung 60 Watt Stromfluss: 250mA...
