Mehrere Ignitor -3 Led Stroboskop (Dmx-Steuerung) - SHOWTEC ignitor-3 LED Strobe Anleitung

Mehrere Ignitor -3 LED Stroboskope(Master/Slave-Steuerung)

Mehrere Ignitor -3 LED Stroboskop (DMX-Steuerung)

1. Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
2. Verbinden Sie das Ignitor-3 LED-Stroboskop mit einem 3-p XLR-Kabel.

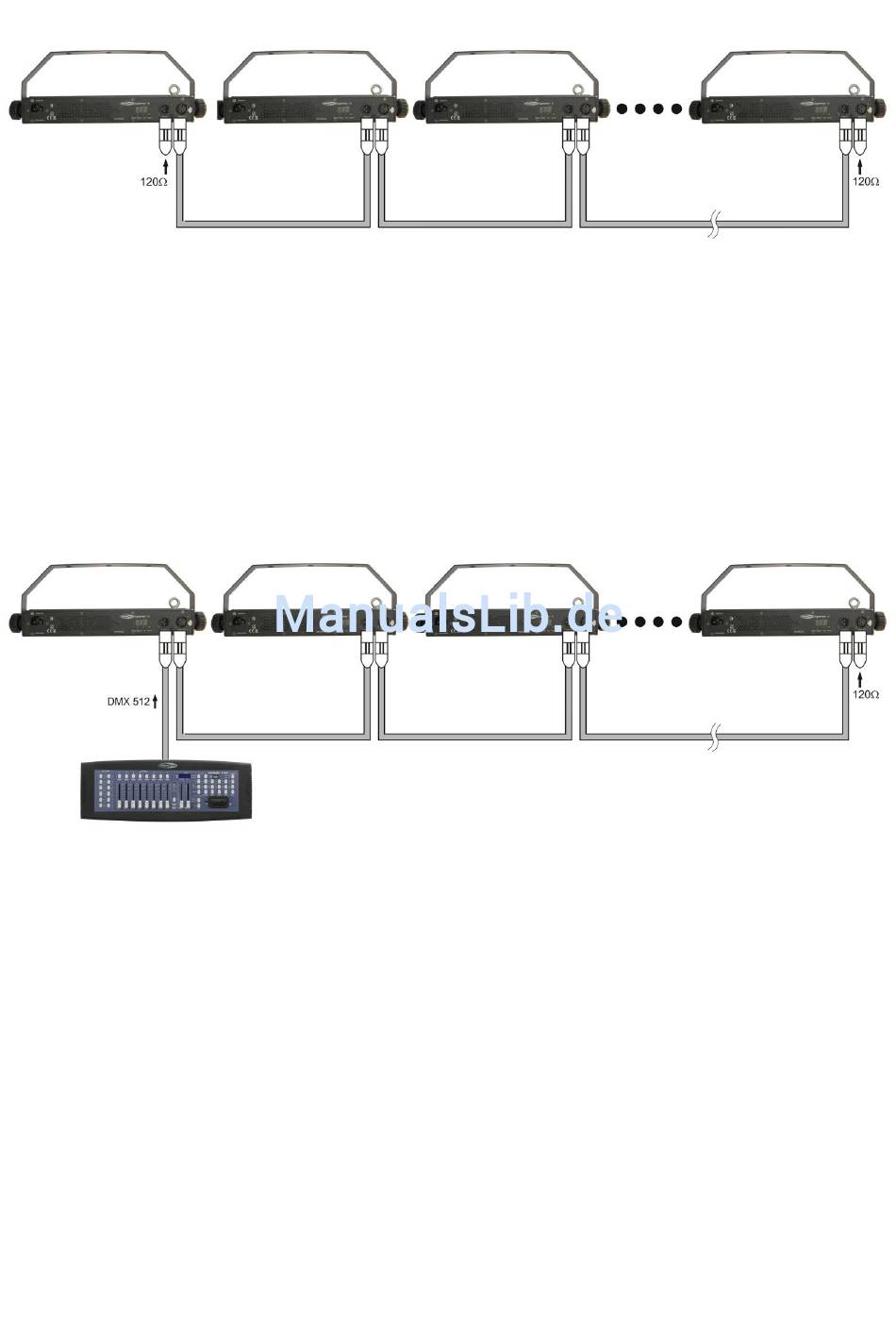

3. Verbinden Sie die Geräte so wie in (Abb. 4) gezeigt. Verwenden Sie ein DMX-Kabel, um die DMX-
„OUT"-Buchse des ersten Geräts mit der „IN"-Buchse des zweiten Geräts zu verbinde. Wiederholen Sie
diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden.
4. Die Geräte an das Stromnetz anschließen: Schließen Sie das Versorgungskabel an eine geeignete
Steckdose an. Wiederholen Sie diesen Vorgang für alle Geräte und den Controller.
Hinweis: Verbinden Sie alle DMX-Kabel, bevor Sie die Geräte an das Stromnetz
5. Schließen Sie die Geräte erst an das Stromnetz an, wenn sie korrekt angebracht und angeschlossen
sind. Entwerfen Sie nun Ihre Show, so wie es mit den Funktionen Ihres DMX-Controllers möglich ist.
Siehe Seite 12 für mehr Informationen über die DMX- Programmierung.
Mehrere Ignitor -3 LED StroboskopePro Set-Up
anschließen.
Max. 30 Ignitor-3 LED Stroboskope
8
Abb. 3
Abb. 4
