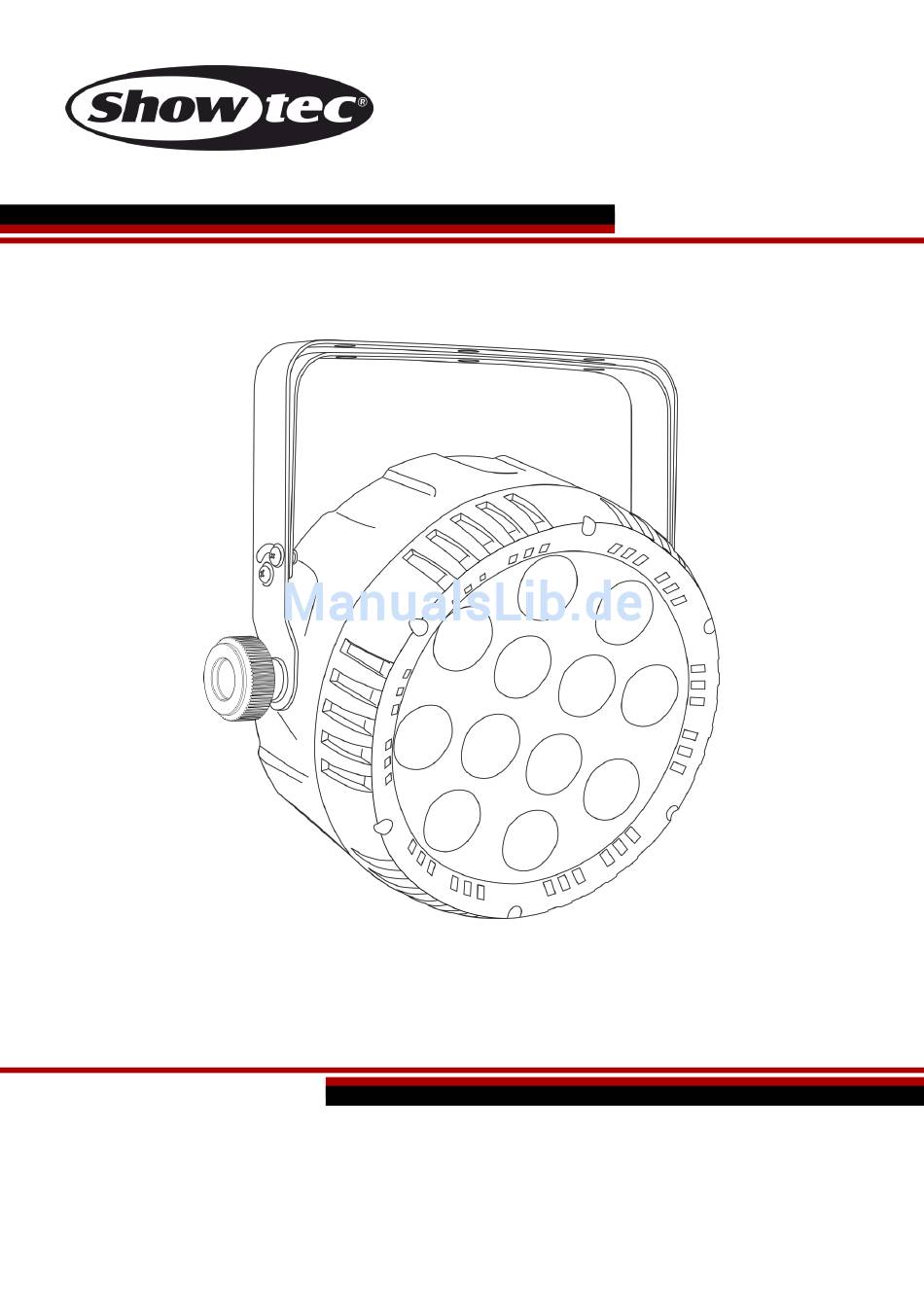

- Seite 1 HANDBUCH DEUTSCH Club Par 12-6 RGBWAUV Bestellnummer: 42651 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
16. Temperatur .................................16 17. Version .................................16 18. Reset ..................................16 DMX-Kanäle .................................17 6 Kanäle ..................................17 11 Kanäle ...................................17 Wartung .....................................19 Ersetzen der Sicherung ...............................19 Fehlersuche ..................................20 Kein Licht ..................................20 Keine Reaktion auf DMX-Signale ..........................20 Technische Daten ................................22 Abmessungen ..................................23 Notizen ....................................24 Bestellnummer: 42651... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Club Par 12-6 RGBWAUV IEC-Netzkabel (1,5 m) Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 Falls die Linse eindeutige Schäden aufweist, muss sie ersetzt werden, • Trennen Sie das Gerät unverzüglich von der Stromversorgung, falls es herunterfällt oder stark erschüttert wird. Lassen Sie das Gerät von einem qualifizierten Techniker auf Sicherheit überprüfen, bevor Sie es erneut in Betrieb nehmen. Bestellnummer: 42651...
-
Seite 5: Bestimmungsgemäßer Gebrauch
• Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. - Seite 6 Personen anwesend sind, wenn das Gerät montiert, demontiert oder gewartet wird. Der Club Par 12-6 RGBWAUV kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Bestellnummer: 42651...
-
Seite 7: Netzanschlüsse
Reklamationen müssen uns innerhalb von 10 Werktagen nach Eingang der Rechnung auf dem Postweg oder per Fax übermittelt werden. Nach dieser Frist werden keine Reklamationen akzeptiert. Reklamationen werden nur dann bearbeitet, wenn der Kunde bis dahin seine Vertragspflichten vollständig erfüllt hat, ungeachtet des Vertrags, aus dem diese Verpflichtungen resultieren. Bestellnummer: 42651... -
Seite 8: Beschreibung Des Geräts

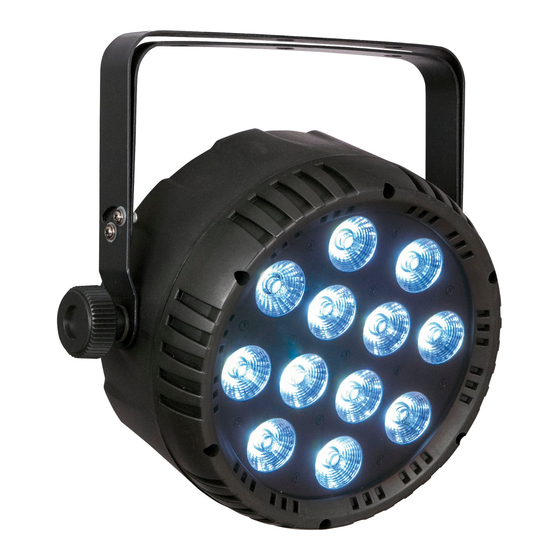

Club Par 12-6 RGBWAUV Beschreibung des Geräts Funktionen Der Club Par 12-6 RGBWAUV von Showtec ist ein kompakter Effektstrahler mit hoher Leistung und hervorragenden Effekten. Ideale Lösung für kleine Clubs und mobile DJs Kompakte Größe Musiktaktung Eingangsspannung: 100-240V, 60/50Hz ... -
Seite 9: Rückseite
Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine Netzspannung von 230V angeschlossen werden und umgekehrt. Schließen Sie das Gerät an das Stromnetz an. Bestellnummer: 42651... -
Seite 10: Steuerungsmodi
05) Die Geräte an das Stromnetz anschließen: Schließen Sie je ein Netzkabel an den IEC-Eingang aller Geräte an und stecken Sie das andere Ende der Netzkabel in eine geeignete Steckdose. Beginnen Sie mit dem ersten Gerät. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. Bestellnummer: 42651... - Seite 11 Club Par 12-6 RGBWAUV Mehrere Club Pars (DMX-Setup) Abb. 03 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 42651...
-
Seite 12: Verbinden Der Geräte
Verbindungsstück von Neutrik®. Bestellnummer FL7275 (0,75 m), FL72150 (1,5 m), FL723 (3 m), FL726 (6 m), FL7210 (10 m). • DAP Audio Kabel, 110 Ohm, mit digitaler Signalübertragung. Bestellnummer FL0975 (0,75 m), FL09150 (1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). Bestellnummer: 42651... -
Seite 13: Bedienfeld
Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten. Display aus nach 30 Sekunden Wenn 10 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert. Drücken Sie die MODE, SETUP, UP oder DOWN-Taste, um das Display zu aktivieren. Das Display wird nun wieder aktiviert. Bestellnummer: 42651... -
Seite 14: Menü-Übersicht
Club Par 12-6 RGBWAUV Menü-Übersicht Bestellnummer: 42651... -
Seite 15: Hauptmenü-Optionen
In diesem Menü können Sie den gewünschten Kanalmodus einstellen. 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Drücken Sie SETUP, um das Untermenü zu öffnen, und wählen Sie dann mit UP/DOWN einen der zwei Kanalmodi aus: 6 Kanäle 11 Kanäle Bestellnummer: 42651... -
Seite 16: Geschwindigkeit
01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Drücken Sie SETUP, um das Untermenü zu öffnen, und stellen Sie dann mit UP/DOWN die Intensität der blauen LEDs ein. Der Einstellbereich umfasst die Werte 0-255, von geringer bis hoher Intensität. Bestellnummer: 42651... -
Seite 17: Gelb
02) Drücken Sie SETUP, um das Untermenü zu öffnen. Nun wird die aktuelle Version angezeigt 18. Reset In diesem Menü können Sie Ihren Club Par zurücksetzen. 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Drücken Sie SETUP, um das Untermenü zu öffnen, und dann UP/DOWN, um das Reset zu bestätigen. Bestellnummer: 42651... -
Seite 18: Dmx-Kanäle
Kanal 6 – Weiß ( Dimmer muss geöffnet sein 0-255 Schrittweise Weißeinstellung von 0-100% Kanal 7 – UV ( Dimmer muss geöffnet sein 0-255 Schrittweise UV-Einstellung von 0-100% Kanal 8 - Stroboskop 0-12 Geschlossen 13-255 Stroboskop, Blitzgeschwindigkeit von langsam nach schnell Bestellnummer: 42651... - Seite 19 140-255 Musiktaktung Kanal 10 – Geschwindigkeit ( CH9 muss zwischen 10 -139 eingestellt sein 0-255 Schrittweise Geschwindigkeitseinstellung von langsam nach schnell Kanal 11 – Fadezeit ( Node muss auf eingestellt sein) 0-255 Schrittweise Geschwindigkeitseinstellung, von Farbwechsel bis Farbüberblendung Bestellnummer: 42651...
-
Seite 20: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Club Par 12-6 RGBWAUV von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 21: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 21 für nähere Informationen zum Auswechseln der Sicherung. - Seite 22 LEDs beschädigt. Geräts und geben Sie es an Ihren Händler zurück Die Stromversorgungseinstellungen • Trennen Sie das Gerät von der passen nicht zur örtlichen Stromversorgung. Überprüfen Sie die Netzspannung und Frequenz Einstellungen und korrigieren Sie sie bei Bedarf Bestellnummer: 42651...
-
Seite 23: Technische Daten
Club Par 12-6 RGBWAUV Technische Daten Modell: Showtec Club Par 12-6 RGBWAUV Eingangsspannung: 100-240 VAC, 60/50Hz Leistungsaufnahme: 100W (bei voller Ausgabeleistung) Antriebsstrom: 525mA Aktualisierungsrate: 1200Hz DMX-Verbindung: 30 Stk. Schutzklasse: IP-20 Sicherung: T2AL/250V Abmessungen: 290 x 270 x 110 mm (LxBxH) -
Seite 24: Abmessungen
Club Par 12-6 RGBWAUV Abmessungen Bestellnummer: 42651... -
Seite 25: Notizen
Club Par 12-6 RGBWAUV Notizen Bestellnummer: 42651... - Seite 26 ©2015 Showtec...
