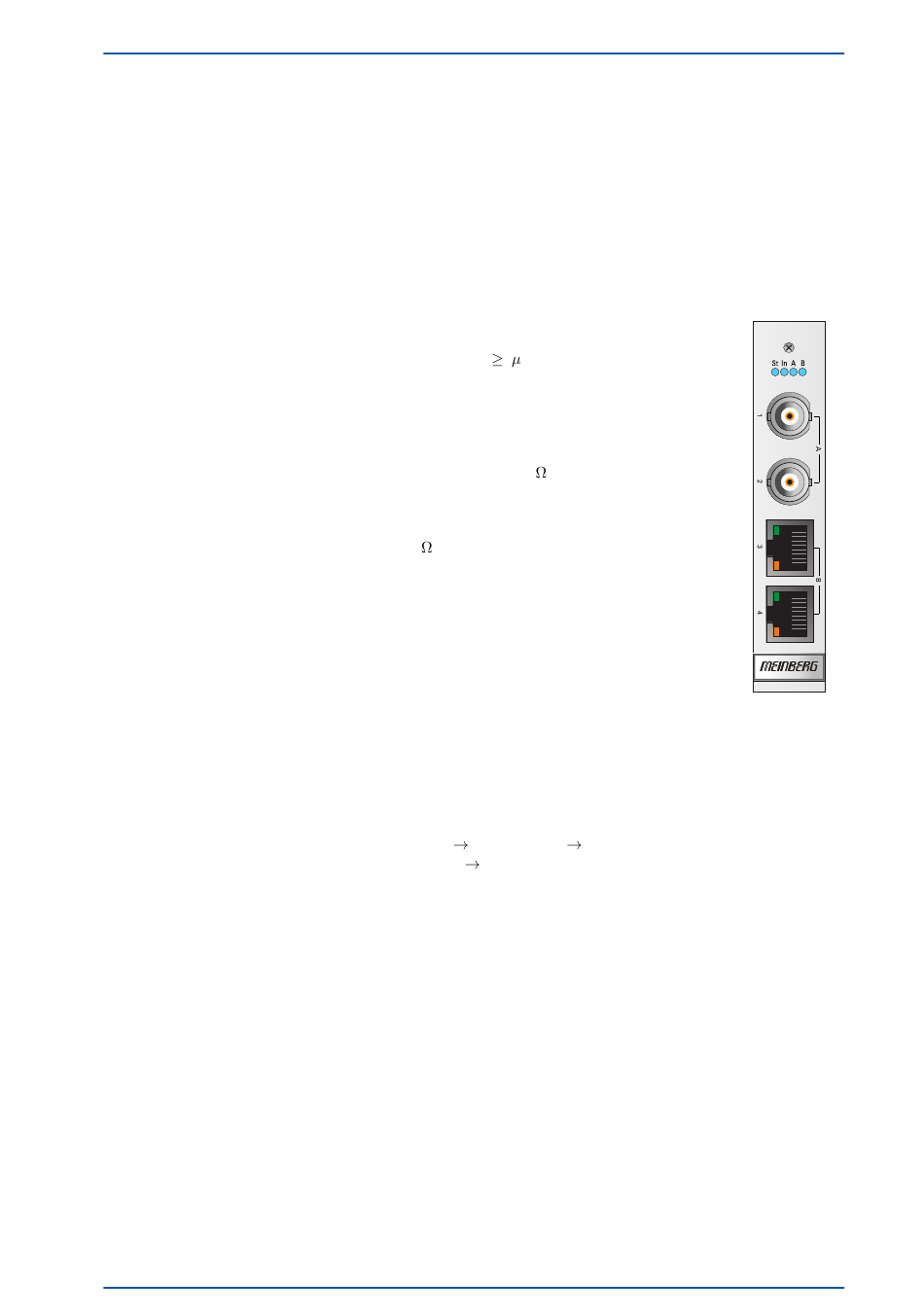

4 ESI - Telekom Synchronisationsreferenzen
Enhanced Synchronisation Inputs
Eingangssignale:
PPS und variable Frequenzen - unframed, 1 kHz - 20 MHz
2,048 Mbit/s / 1,544 Mbit/s - E1/T1 framed
Eingang 1
Eingang 2
Eingang 3
Eingang 4
Spannungsversorgung: 5 V, +-5%, 250 mA
Statusanzeige
LED St:
LED In:
LED A:
LED B:
Betriebszustände
Initialisierung:
LED St
LED In
LED A
LED B
LED Ablauffolge:
ALLE LEDs 0,5 Sek. rot
Normalbetrieb:
LED St
LED In
LED A
LED B
IMS-ESI Setup Guide
4 ESI - Telekom Synchronisationsreferenzen
1PPS (BNC Buchse)
TTL, Impulslänge
5 s, active high
1 kHz - 20 MHz (BNC Buchse)
Sinus (400 mV
- 5 V
) oder TTL
ss
ss
1 kHz - 20 MHz (RJ-45)
400 mV
- 5 V
an 120
ss
ss
E1 oder T1 framed G.703 (RJ-45)
max. Dämpfung -12 dB (bezogen auf den Signalpegel)
an 120
Status der Karte
Status der Referenz-Signale an der Busplatine
Status der Input Signale (1 & 2) an der Karte
Status der Input Signale (3 & 4) an der Karte
blau bis Konfiguration abgeschlossen ist
aus bis Konfiguration abgeschlossen ist
aus bis Konfiguration abgeschlossen ist
aus bis Konfiguration abgeschlossen ist
0,5 Sek. gelb
0,5 Sek. grün
0,5 Sek aus
leuchtet grün
leuchtet grün
leuchtet grün, wenn PPS und Frequenz anliegen
blinkt grün, wenn nur Frequenz anliegt
blinkt gelb, wenn nur PPS anliegt
aus, wenn kein Signal anliegt
leuchtet grün, wenn Clock und Framed anliegen
blinkt grün, wenn nur Clock anliegt
blinkt gelb, wenn nur Framed
aus, wenn kein Signal anliegt.
Datum: 1. April 2022
, TTL
ESI
7
