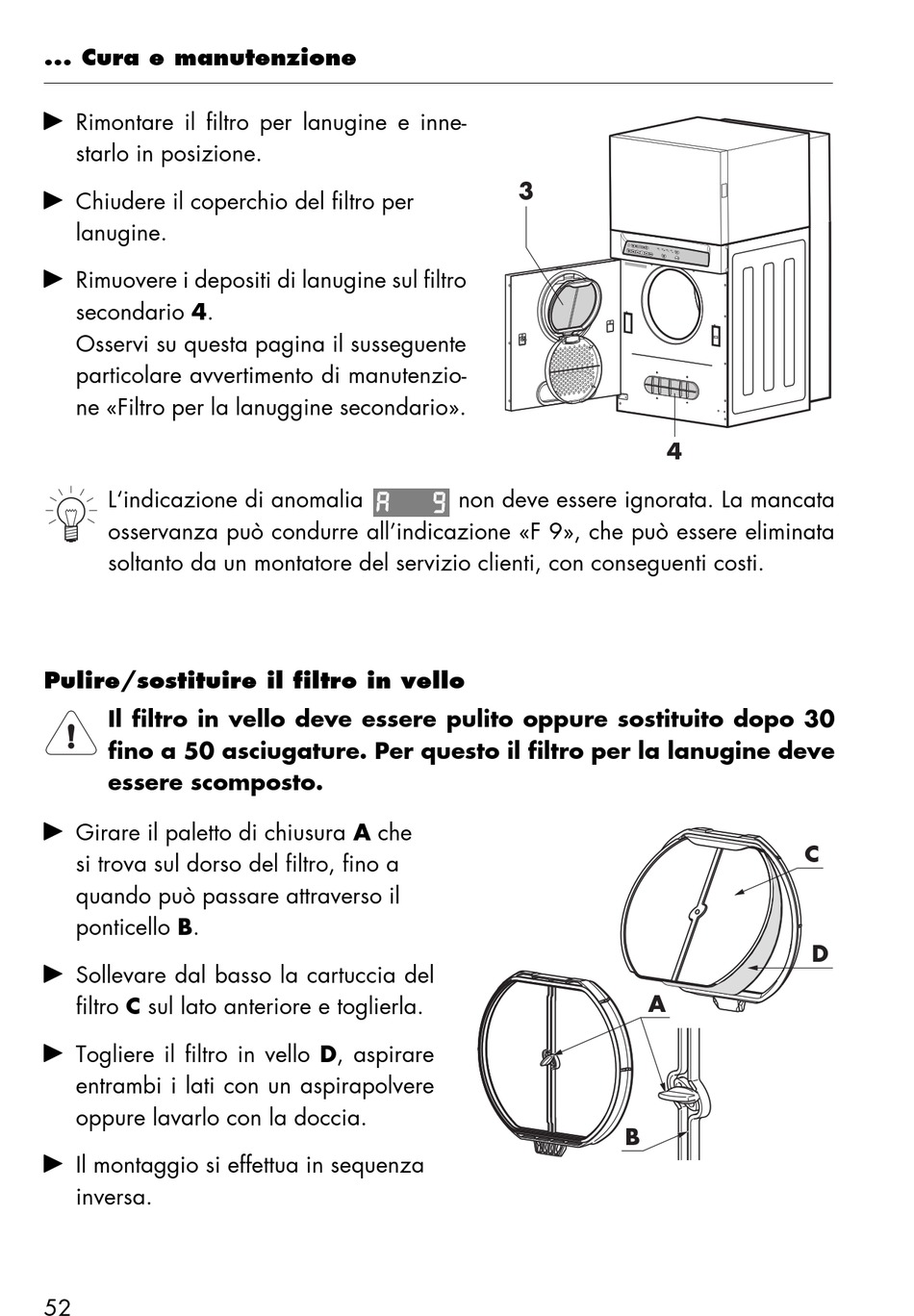

... Cura e manutenzione
A Rimontare il filtro per lanugine e inne-
starlo in posizione.
A Chiudere il coperchio del filtro per
lanugine.
A Rimuovere i depositi di lanugine sul filtro
secondario 4.
Osservi su questa pagina il susseguente
particolare avvertimento di manutenzio-
ne «Filtro per la lanuggine secondario».
L'indicazione di anomalia
osservanza può condurre all'indicazione «F 9», che può essere eliminata
soltanto da un montatore del servizio clienti, con conseguenti costi.
Pulire/sostituire il filtro in vello
Il filtro in vello deve essere pulito oppure sostituito dopo 30
fino a 50 asciugature. Per questo il filtro per la lanugine deve
essere scomposto.
A Girare il paletto di chiusura A che
si trova sul dorso del filtro, fino a
quando può passare attraverso il
ponticello B.
A Sollevare dal basso la cartuccia del
filtro C sul lato anteriore e toglierla.
A Togliere il filtro in vello D, aspirare
entrambi i lati con un aspirapolvere
oppure lavarlo con la doccia.
A Il montaggio si effettua in sequenza
inversa.
52
3
non deve essere ignorata. La mancata
B
4
C
D
A
