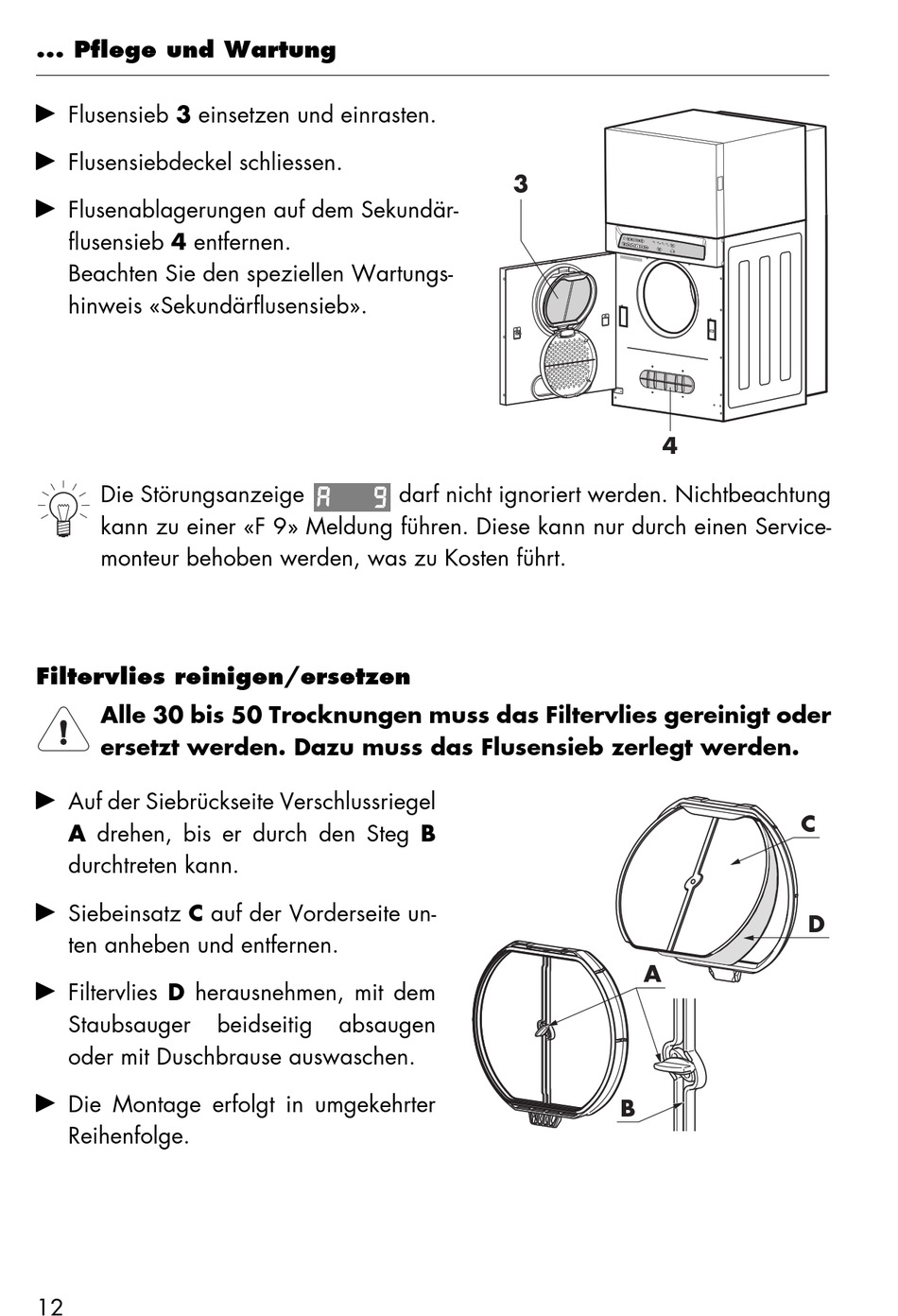

... Pflege und Wartung
A Flusensieb 3 einsetzen und einrasten.
A Flusensiebdeckel schliessen.
A Flusenablagerungen auf dem Sekundär-
flusensieb 4 entfernen.
Beachten Sie den speziellen Wartungs-
hinweis «Sekundärflusensieb».
Die Störungsanzeige
kann zu einer «F 9» Meldung führen. Diese kann nur durch einen Service-
monteur behoben werden, was zu Kosten führt.
Filtervlies reinigen/ersetzen
Alle 30 bis 50 Trocknungen muss das Filtervlies gereinigt oder
ersetzt werden. Dazu muss das Flusensieb zerlegt werden.
A Auf der Siebrückseite Verschlussriegel
A drehen, bis er durch den Steg B
durchtreten kann.
A Siebeinsatz C auf der Vorderseite un-
ten anheben und entfernen.
A Filtervlies D herausnehmen, mit dem
Staubsauger
oder mit Duschbrause auswaschen.
A Die Montage erfolgt in umgekehrter
Reihenfolge.
12
beidseitig absaugen
3
darf nicht ignoriert werden. Nichtbeachtung
4
A
B
C
D
