Montageanleitung MA-100154
Förderband TB40
6.1.2.4 Funktion - Strecke mehrmalig ausführen

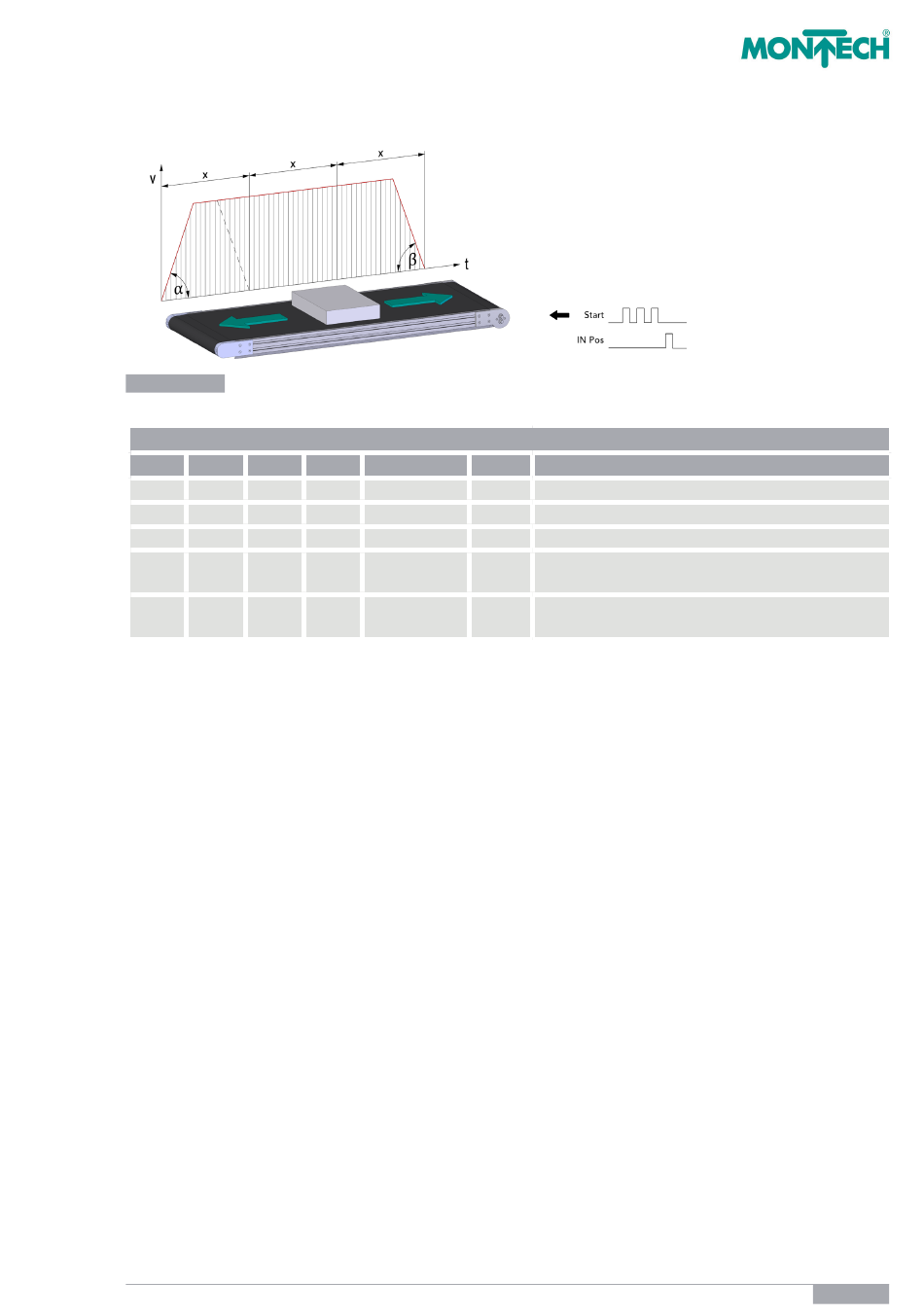

Abbildung 24 Strecke mehrmalig ausführen
Funktion – Strecke mehrmalig ausführen
DIN A DIN B DIN 1
0 0 X
1 1 0
1 1 1
1 1 0
1 1 1
*Eingangsfrequenz DIN 2 <10kHz
Die Strecke wird gemäss Anzahl Startimpulse an DIN2 multipliziert. Folgen während des Ausführens der Strecke zusätzliche
Impulse, wird die Strecke um die Anzahl der zusätzlichen Impulse erweitert.
Die Positioniergeschwindigkeit kann über den Analogeingang eingestellt werden. Die maximale Positioniergeschwindigkeit
entspricht der maximalen Bandgeschwindigkeit gemäss Untersetzung. Falls die Positioniergeschwindigkeit immer maximal
sein soll, kann der Analogeingang auch direkt über einen digitalen 24 VDC Ausgang der SPS betrieben werden.
Je nachdem welche Werte für die Strecke, die Geschwindigkeit und/oder die Beschleunigung und Verzögerung vorgegeben
werden, erreicht der Antrieb die gewünschte Geschwindigkeit nicht (Dreiecksförmige Bewegung).
Der Antrieb des Förderbandes hat einen Singleturn Absolutwertgeber mit einer Auflösung von 1024 Inkrementen/Umdre-
hung und einer Genauigkeit von ± 1.5°. Die effektive Positioniergenauigkeit ist vom Getriebe, vom Schlupf und der Elastizität
des jeweiligen Gurtes abhängig.
www.montech.com
DIN 2 Drehrichtung Wert
X -
0 -
0 -
0 → 1 Positiv
0 → 1 Negativ
info@montech.com
Funktion
0 Freilauf (Antrieb nicht bestromt)
0 Stopp (Bremsen und Halten)
0 Stopp (Bremsen und Halten)
A1 Strecke mehrmalig ausführen
(Strecke = x * positive Flanke DIN 2*)
A1 Strecke mehrmalig ausführen
(Strecke = x * positive Flanke DIN 2*)
