Montageanleitung MA-100154
Förderband TB40

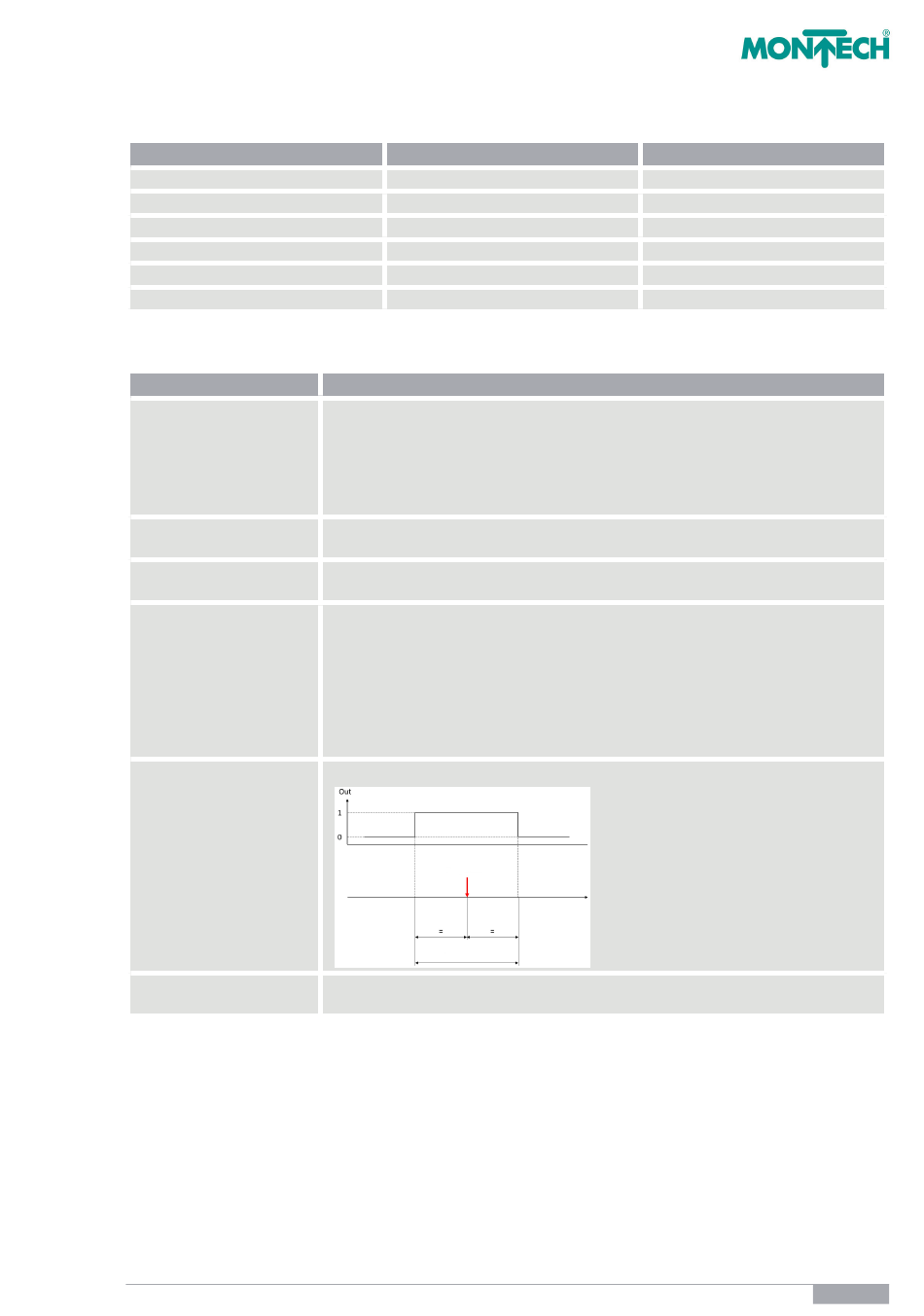

6.1.3 Ausgangsfunktionen allgemein
Ausgang DOUT 1
• ohne Funktion
• Drehzahlmeldung
• Strommeldung
• Bereitmeldung
• Meldefenster erreicht
• Temperaturmeldung
Funktion
Encoder A-Spur
Encoder B-Spur
Geschwindigkeitsmeldung
Strommeldung
Bereitmeldung
Meldefenster erreicht
Temperaturmeldung
* Werte können auf Anfrage bei der Bestellung angegeben und werkseitig eingestellt werden.
www.montech.com
Ausgang DOUT 2
• Encoder A-Spur
• Drehzahlmeldung
• Strommeldung
• Bereitmeldung
• Meldefenster erreicht
• Temperaturmeldung

Spezifikation

Die Auflösung des Ausgangssignals ist durch die maximal zulässige Frequenz des Digital-
ausgangs limitiert und beträgt bei maximaler Bandgeschwindigkeit 1 mm bei Getriebe-
untersetzung 30 sowie 0.4 mm bei Getriebeuntersetzung 80.
Eine grössere Auflösung ist nur bei kleineren Bandgeschwindigkeiten und auf Anfrage
möglich.
Wenn die vordefinierte Bandgeschwindigkeit erreicht oder überschritten wird, dann:
Ausgang High
Wenn das vordefinierte Strommeldeschwelle erreicht oder überschritten wird, dann:
Ausgang High
Wenn die Leistungs- und Logikversorgung angeschlossen sind und keiner der nachfolgen-
den Fehler anliegt, erfolgt die Bereitmeldung High-aktiv.
• Überspannung ( ≥ 33 V)
• Unterspannung ( ≤ 18 V)
• Übertemperatur ( ≥ 120°C)
• Hardware Fehler
• Überstrom ( ≥ 45 A)
Wenn das vordefiniertes Meldefenster erreicht ist = Ausgang High
Sollposition
Meldefenster
Wenn die vordefinierte Temperaturmeldeschwelle erreicht oder überschritten wird, dann:
Ausgang High
info@montech.com
Ausgang DOUT 3
• Encoder B-Spur
• Drehzahlmeldung
• Strommeldung
• Bereitmeldung
• Meldefenster erreicht
• Temperaturmeldung
