Höhe Des Bodenständers Teleskopisch Einstellen - Montech Tb40 Montageanleitung

Montageanleitung MA-100154
Förderband TB40

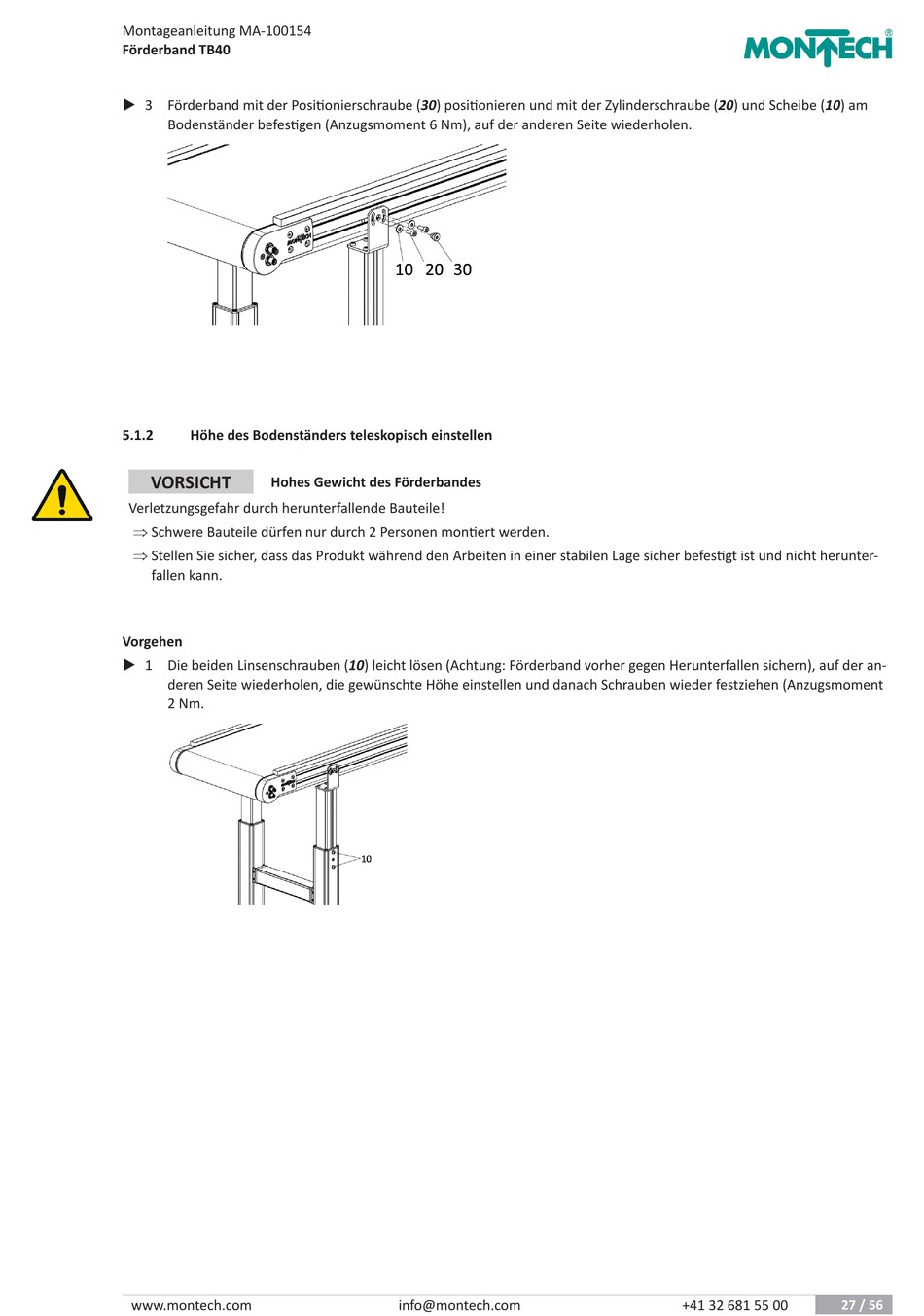

X 3 Förderband mit der Positionierschraube (30) positionieren und mit der Zylinderschraube (20) und Scheibe (10) am
Bodenständer befestigen (Anzugsmoment 6 Nm), auf der anderen Seite wiederholen.
5.1.2 Höhe des Bodenständers teleskopisch einstellen
VORSICHT
Hohes Gewicht des Förderbandes
Verletzungsgefahr durch herunterfallende Bauteile!
⇒ Schwere Bauteile dürfen nur durch 2 Personen montiert werden.
⇒ Stellen Sie sicher, dass das Produkt während den Arbeiten in einer stabilen Lage sicher befestigt ist und nicht herunter-
fallen kann.
Vorgehen
X 1 Die beiden Linsenschrauben (10) leicht lösen (Achtung: Förderband vorher gegen Herunterfallen sichern), auf der an-
deren Seite wiederholen, die gewünschte Höhe einstellen und danach Schrauben wieder festziehen (Anzugsmoment
2 Nm.
www.montech.com info@montech.com +41 32 681 55 00 27 / 56
