Reparaturen; Ersetzen Der Antriebseinheit - Montech Tb40 Montageanleitung

Montageanleitung MA-100154
Förderband TB40
7.5

Reparaturen

WICHTIG
Reparaturen durch den Hersteller
Reparaturen im elektrischen Bereich (Motor und insbesondere wo vorhanden Frequenzumformer) dürfen nur vom Herstel-
ler ausgeführt werden. Beim elektrischen Trennen der Komponenten vom Netz bzw. vom Motor und bei deren Wiederein-
bau sind unbedingt die Sicherheitsbestimmungen zu beachten.
HINWEIS
Ersatzteilliste
Die Ersatzteilliste liegt als separates Dokument vor. Siehe Kapitel 1.7.
7.5.1 Ersetzen der Antriebseinheit
Vorgehen
X 1 Schalten Sie den Motor aus und trennen Sie ihn von der Netzspannung.
X 2 Entspannen Sie den Transportgurt durch abwechselndes Lösen der beiden Schrauben (90).
X 3 Lösen und entfernen Sie die 4 Schrauben (100) auf beiden Seiten.
X 4 Ziehen Sie die Antriebseinheit (40) in Richtung Anschlussstecker heraus.
X 5 Die Montage erfolgt in umgekehrter Reihenfolge.
X 6 Die Einstellung der Vorspannung des Gurtes erfolgt gemäss Kapitel 5.3.
X 7 Das Richten des Geradelaufes des Gurtes erfolgt gemäss Kapitel 5.4.

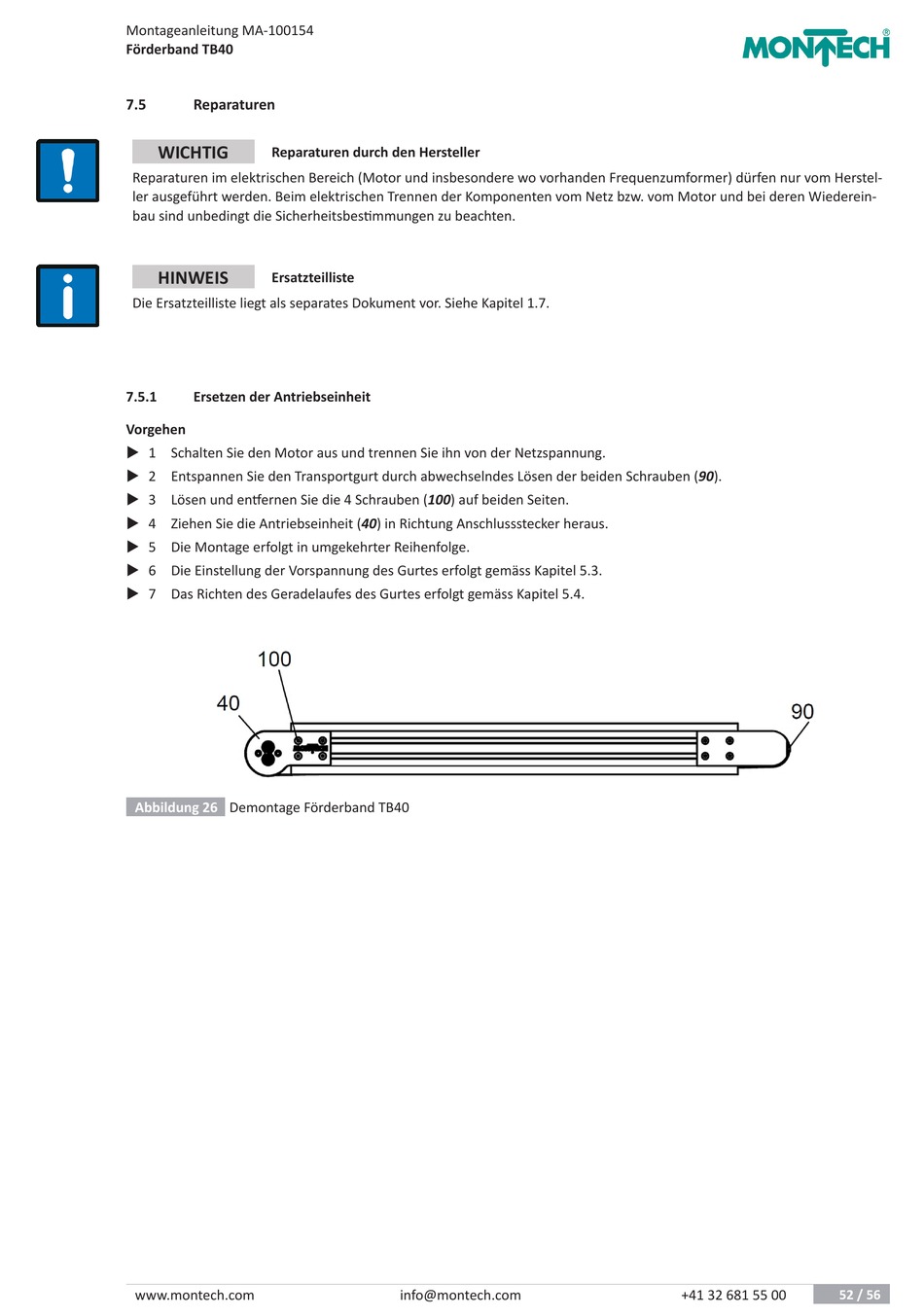

Abbildung 26 Demontage Förderband TB40
