5.3 Einstellen der erforderlichen Vorspannung des Transportgurtes
HINWEIS
Vorspannung auf Typenschild
Die für einen Transportgurt richtige Vorspannung ist auf dem Typenschild angegeben, welches am Bandantrieb befestigt ist
(z.B. 0.4 %).
Nachdem der Gurt montiert ist, werden im ungespannten Zustand auf seiner Oberseite vier Messmarken (M) aufgeklebt, und
zwar so, dass diese einen Abstand (L) von z.B. 500 oder 1000 mm haben.
Bei gleichmässigem Anziehen der beiden Spannschrauben (Pos. 90) entfernen sich die Messmarken (M) voneinander bis zu
dem Mass (L ), welches der erforderlichen Vorspannung V
gespannt
Vorspannung beidseitig gleich sein.
Vorgehen
X 1 Nachdem der Gurt montiert ist, kleben Sie im ungespannten Zustand auf seiner Oberseite zwei Messmarken (M) auf,
so, dass diese einen Abstand (L
X 2 Wenn Sie die beiden Spannschrauben (90) gleichmässig anziehen, entfernen sich die beiden Messmarken (M) vonein-
ander bis zum Mass L
Einstellen der Vorspannung beidseitig gleich sein.
Berechnungsbeispiel Vorspannung des Transportgurtes:
L
gespannt
L

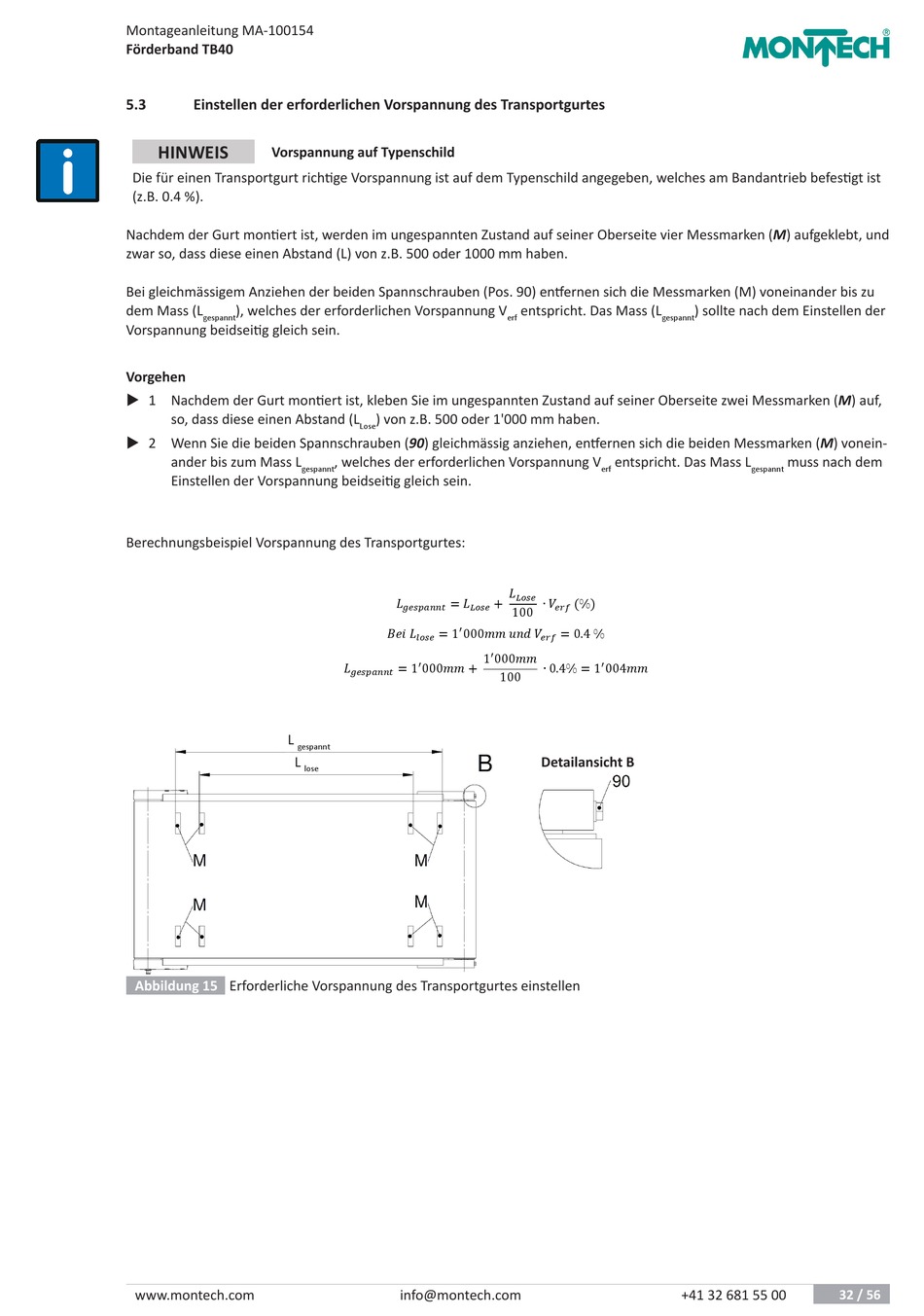

Abbildung 15 Erforderliche Vorspannung des Transportgurtes einstellen
