Montageanleitung MA-100154
Förderband TB40
Bezeichnung
Artikelnummer
Umgebungstemperatur
Schutzart der Komponenten
Leistung
Eigenspannung
Ausgangsspannung
Dauerstrom am Ausgang
Spitzenstrom am Ausgang
Abmessung
Befestigung
HINWEIS
Schaltnetzgerätbefestigung
Die Befestigung des Schaltnetzgeräts an einer DIN-Schiene erfolgt nach DIN-60715.
Die Quick-Set DIN-Profilschiene ist auf www.montech.com zu finden.
5.2.2 Ein- und Ausschaltverhalten TB40 Antrieb
Leistung
Logik

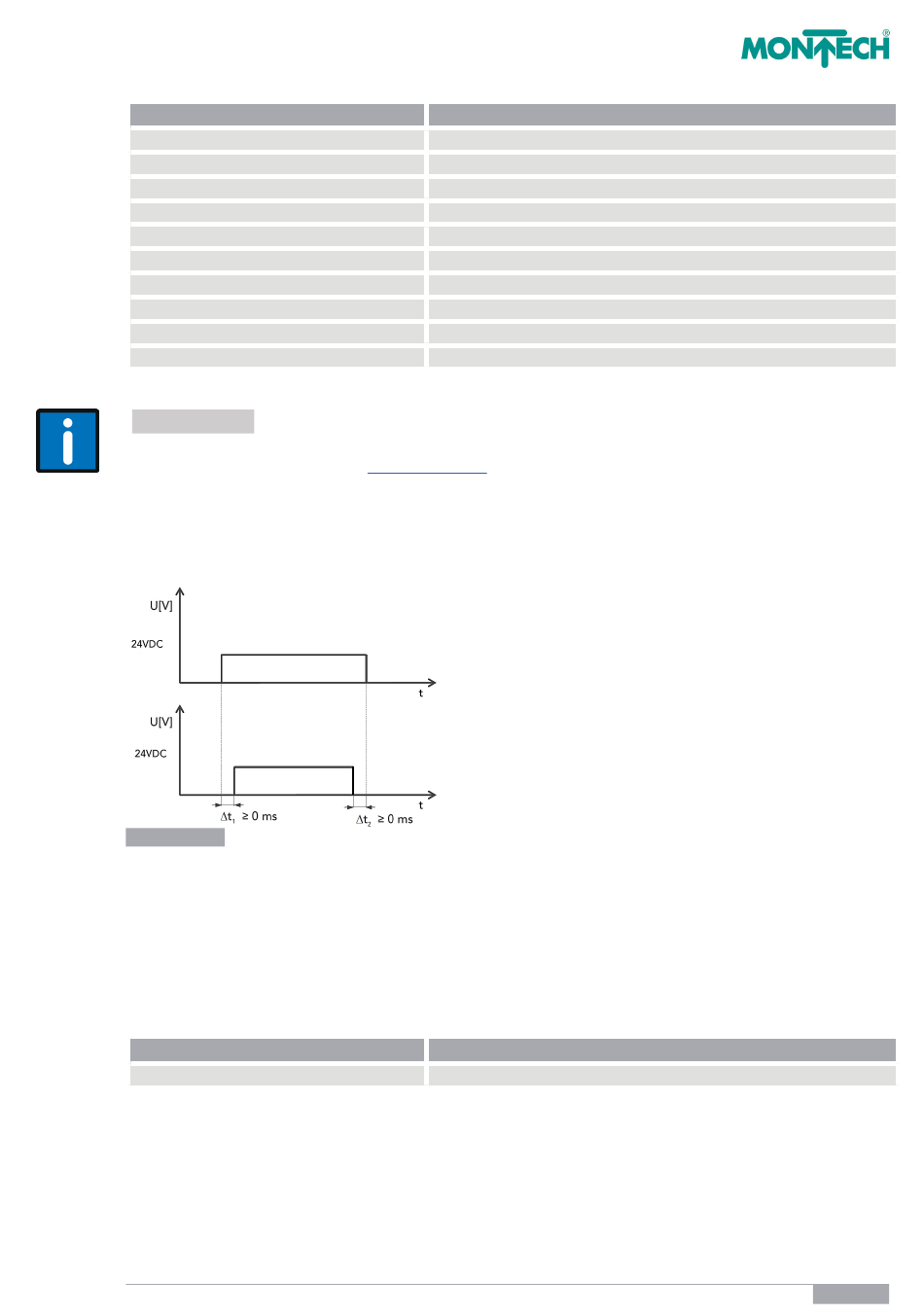

Abbildung 14 Schema Ein-/Ausschaltverhalten
5.2.3 Erdung des Förderbandes
Vor der Inbetriebnahme des TB40 muss dieses geerdet werden. Dazu müssen Sie den Erdungsanschluss TB verwenden. Die-
sen montieren Sie in einer Nut des Chassis. Das Erdungskabel können Sie anschliessend mit einem Kabelschuh zwischen den
beiden Scheiben (enthalten beim Erdungsanschluss TB) anschliessen.
Set
Erdungsanschluss TB
www.montech.com
Wert
522208
-25 ... +70°C
IP20
480 W
85 ... 264 VAC / 47 - 63 Hz
24 VDC
0 ... 20 A
30 A
85.5 x 125.2 x 128.5 mm
DIN-Schiene
Art. - Nr.
66305
