4.5 Ablaufschläuche
1
Ablaufschlauch zum Y-Verbinder
(6.1816.070)
3
Ablaufschlauch zum Abfallbehälter
(6.1816.070)
20
￭￭￭￭￭￭￭￭
Abfallschläuche anschliessen
1
2
3

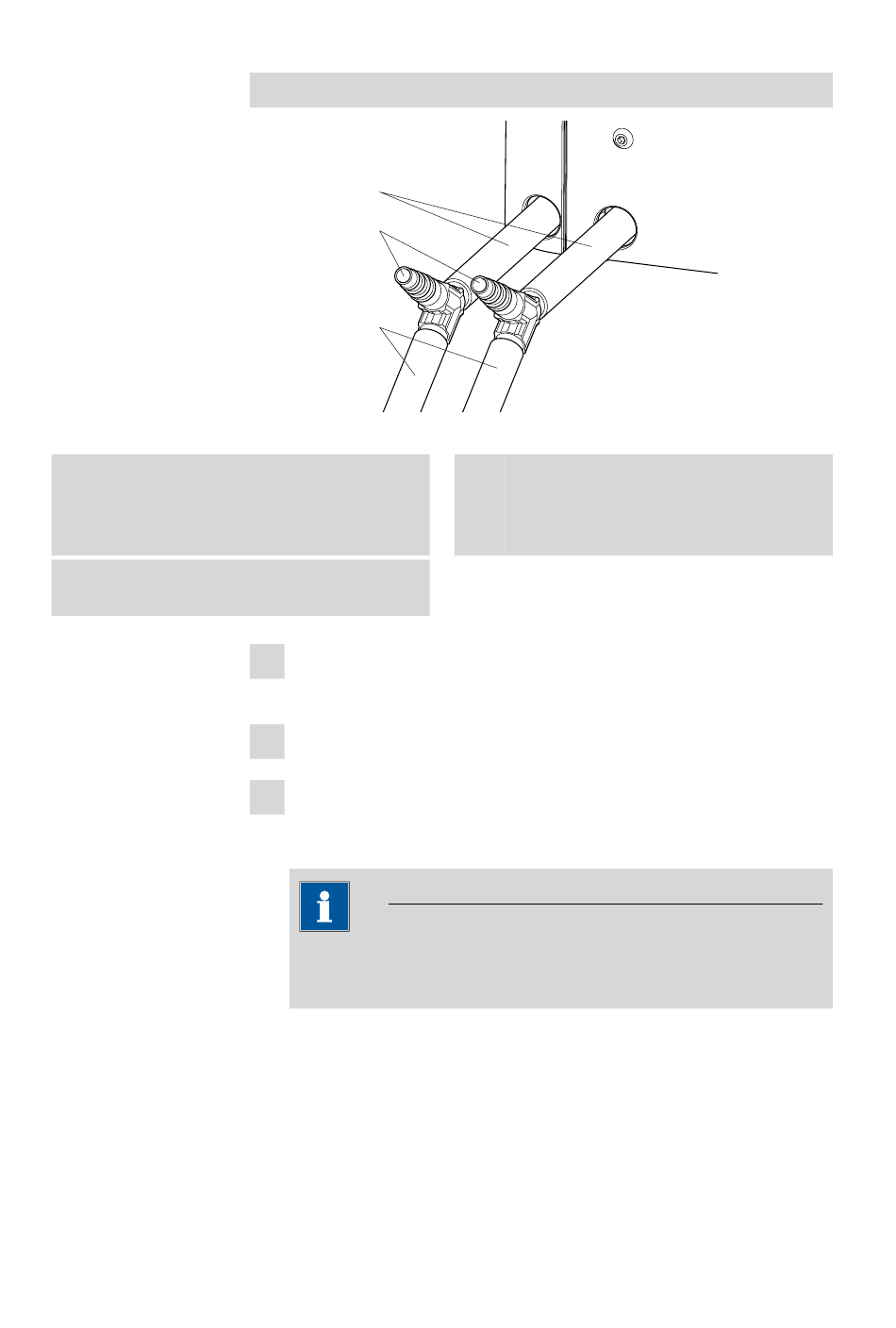

Abbildung 9
Abfallschläuche anschliessen
1 Die Ablaufschläuche (9-1) auf ca. 10 cm zuschneiden und auf die
Ablaufstutzen aufstecken.
2 Die Y-Verbinder (9-2) auf die Ablaufschläuche aufstecken.
3 Die Ablaufschläuche (9-3) auf die unteren Abgänge der Y-Verbinder
aufstecken. Die Länge der Schläuche richtet sich nach der Distanz
zum Abfallbehälter.
HINWEIS
Das Niveau des Abfallbehälters muss tiefer als die Ablaufstutzen
des 889 IC Sample Center Basic sein.
2
Y-Verbinder für Schlauch ID 6-9 mm
(6.1807.010)
Die Y-Verbinder dienen der Belüftung und
verhindern einen Rückstau im Schlauch.
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
889 IC Sample Center Basic
