RUNDTISCH-STEUERUNG EF2...B
INSTALLATION | 6.6 Steuermodul SIMOTION D410-2
6.6.3 Schirmanschluss herstellen
Geschirmte Leitungen verwenden
Bei Verwendung einer geschirmten Leitung stehen folgende Möglichkeiten für die Schirmauflage zur Verfügung:
•
Schirmauflage über eine separat anzubringende Schirmschiene
•
Schirmauflage über das schraubbare Schirmauflageelement M3 am Gehäuse der SIMOTION D410-2
Schirmschiene verwenden
Wird eine Schirmschiene verwendet, so ist wie folgt vorzugehen:
1. Nach Eintritt der Leitung in den Schrank ist der Kabelschirm auf eine geerdete Schirmschiene aufzulegen. Die
Leitung dazu vorher abisolieren.
2. Geschirmte Leitung bis zur Baugruppe weiterführen, dort aber keine Verbindung zum Schirm herstellen.
Schirmauflage an SIMOTION D410-2 verwenden
1. Lösen Sie den Haltebügel der Schirmauflage M3 (Torx-Schraubendreher T10) oben an der SIMOTION D410-2
so weit, dass unter dem Haltebügel Freiraum entsteht.
2. Legen Sie die Leitung ein. Der Leitungsschirm muss dazu vorher freigelegt werden.
3. Befestigen Sie den Haltebügel so, dass der Leitungsschirm mit der Leitung durch den Haltebügel gegen die
Schirmauflage gedrückt wird (Anzugsmoment 0,8 Nm).

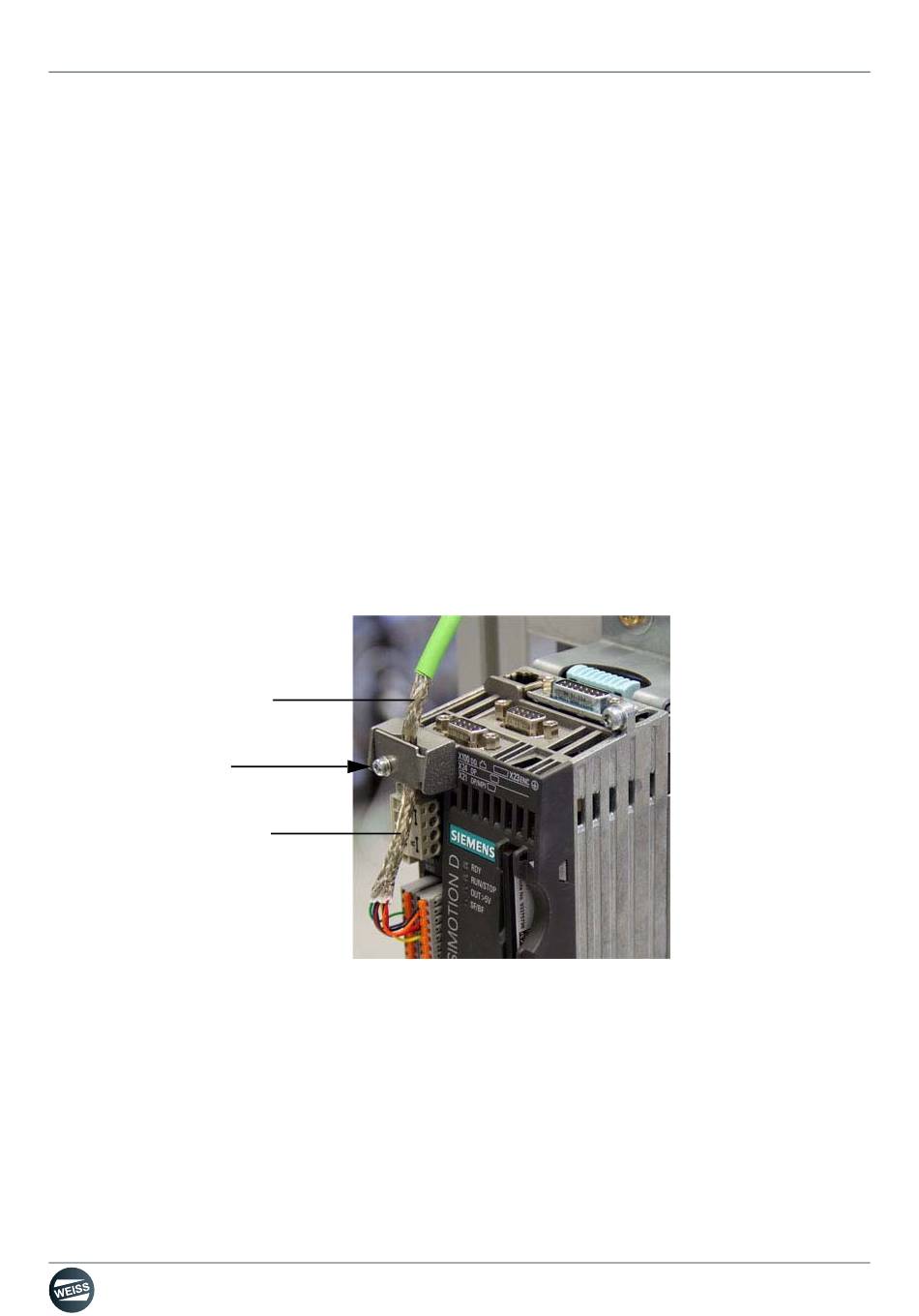

Das nachfolgende Bild zeigt Ihnen, wie Sie den Leitungsschirm auflegen.
Leitungsschirm, freigelegt
M3
Leitungsführung zur
Schirmauflage
Abb. 45: Schirmanschluss Steuermodul D410-2
72 / 172
Handbuch R06-2016
