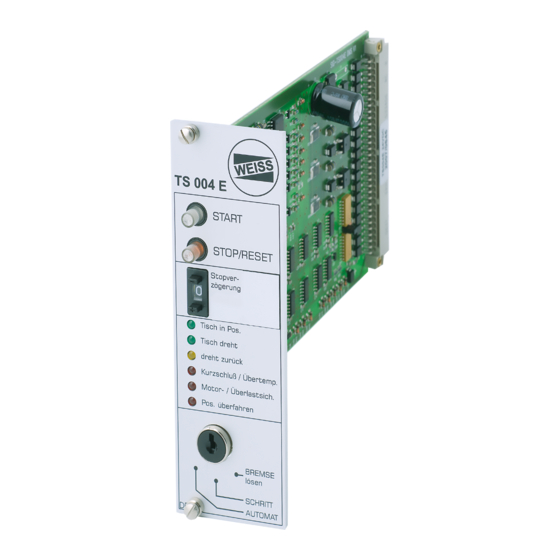

WEISS TS004E Benutzerhandbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für WEISS TS004E
Inhaltszusammenfassung für WEISS TS004E
- Seite 1 ELEKTRONISCHE STEUERKARTE TS004E BENUTZERHANDBUCH TD0080A-DE00-0000-00 082018_1.0_DE...
-
Seite 2: Inhaltsverzeichnis
Elektronische Steuerkarte TS004E Inhaltsverzeichnis Inhaltsverzeichnis Einleitung................................ 4 Über dieses Benutzerhandbuch......................4 Bestimmungsgemäße Verwendung....................4 Vorhersehbare Fehlanwendung......................4 Mitgeltende Unterlagen........................5 Sicherheit................................ 6 Warnhinweise und Gefahrenklassen....................6 Gefahrenzeichen..........................6 Verantwortung des Systemintegrators und/oder Betreibers...............7 Qualifikation des Personals........................7 NOT-HALT Funktion........................... 7 Funktionsbeschreibung..........................8 Technische Daten............................9 Technische Daten "Steuerkarte"......................9... - Seite 3 Elektronische Steuerkarte TS004E Inhaltsverzeichnis 8.2.4 Klemme Nr. 5............................19 8.2.5 Klemme F............................20 8.2.6 Klemme G............................20 8.2.7 Klemme H............................20 8.2.8 Klemme T............................21 Beschreibung der Ausgänge......................21 8.3.1 Klemme Nr. 4............................21 8.3.2 Klemme Nr. 6............................21 8.3.3 Klemme Nr. 7............................21 8.3.4 Klemme Nr.
-
Seite 4: Einleitung
Einbaus oder einer Integration des Produkts in ein System oder in eine Anlage. WEISS Geräte entsprechen den jeweils gültigen Bestimmungen der VDE. Die VDE Bestimmungen sind auch bei Um- und Ausbau der Geräte zu beachten. Hinweise für die EMV gerechte Installation befinden sich in dieser Dokumentation. -
Seite 5: Mitgeltende Unterlagen
Elektronische Steuerkarte TS004E Einleitung Mitgeltende Unterlagen Neben diesem Benutzerhandbuch gelten für jede Art von Nutzung des Produkts die folgenden Unterlagen: Auftragsdaten (hierzu gehören unter anderem, aber nicht ausschließlich, Auslegungsdaten, Belastungsdaten, Leistungsdaten, Transport- und Lagerungsvorschriften am Produkt und dem Packstück angebrachte Informationen sowie andere Spezifikationen). -
Seite 6: Sicherheit
Elektronische Steuerkarte TS004E Sicherheit Sicherheit Warnhinweise und Gefahrenklassen In diesem Benutzerhandbuch finden Sie Warnhinweise, die auf potenzielle Gefahren und Risiken aufmerksam machen. Warnhinweise sind in diesem Benutzerhandbuch mit Warnsymbolen und Signalwörtern gekennzeichnet. Das Signalwort beschreibt die Quelle der Gefährdung. Der Text im Warnhinweis enthält Anweisungen zur Vermeidung der Gefährdung und beschreibt die Konsequenzen bei Nichtbeachtung des Warnhinweises. -
Seite 7: Verantwortung Des Systemintegrators Und/Oder Betreibers
Elektronische Steuerkarte TS004E Sicherheit Verantwortung des Systemintegrators und/oder Betreibers Der Systemintegrator (die Person, die das Produkt im Sinne der Richtlinie 2006/42/EG in eine Maschine einbaut, also zum Beispiel der Maschinenbauer) und/oder der Betreiber müssen folgendes sicherstellen: Das Produkt darf nur bestimmungsgemäß verwendet werden. -
Seite 8: Funktionsbeschreibung
Elektronische Steuerkarte TS004E Funktionsbeschreibung Funktionsbeschreibung Das Produkt dient zur Steuerung und Überwachung aller Rundschalttisch-Typen (TC) und Ringrundschalttisch-Typen (TR) mit Positionsnocken. Es ermöglicht sowohl den autarken Betrieb des Rundschalttisches/Ringrundschalttisches als auch die Steuerung durch eine übergeordnete Steuerung (SPS). Der Rund-/Ringrundschalttisch ist mit einem Positionsnocken auf der Antriebskurve und einem induktiven Sensor ausgerüstet. -
Seite 9: Technische Daten
Elektronische Steuerkarte TS004E Technische Daten Technische Daten Technische Daten "Steuerkarte" Merkmal Einheit Wert Betriebsspannung 24 (± 10%) Stromaufnahme Typ. 40 (ohne 24 V-Haltebremse) Stromaufnahme Haltebremse 1.0 ... 2.0 (Typabhängig) Digitale Eingänge Pegel LOW: 0 ... 5 HIGH: 15 ... 30 Eingangsstrom: 6 mA Digitale Ausgänge... -
Seite 10: Klimatische Umweltbedingungen Betrieb
Elektronische Steuerkarte TS004E Technische Daten Klemme Funktion Pegel Bemerkung 32-polige Messerleiste Motor Überlast Output 24 V/100 mA (Fahrzeit-Timeout) Summe Störung Output 24 V/100 mA 9A/B Start zulässig Output 24 V/100 mA Tisch in Pos./ Output 24 V/100 mA Freigabe zur Bearbeitung Output 24 V/100 mA Motorschütz Vorwärts... -
Seite 11: Abmessungen
Elektronische Steuerkarte TS004E Technische Daten Abmessungen Abbildung 1: Längen in mm 11 / 30 Benutzerhandbuch_082018_1.0_de... -
Seite 12: Verpackung, Transport Und Lagerung
Vermerken Sie den Schaden in den Transportunterlagen/Lieferschein (festgestellte Beschädigungen müssen sofort dem Transportunternehmen mitgeteilt und von diesem bestätigt werden). Fotografieren Sie den Schaden. Melden Sie den Schaden an die WEISS GmbH. Verpackung und Versand Das Produkt wird in einer passgenauen Kunststoff- verpackung geliefert. -
Seite 13: Lagerung
Elektronische Steuerkarte TS004E Verpackung, Transport und Lagerung Lagerung HINWEIS FALSCHE LAGERUNG Stellen Sie sicher, dass bei der Lagerung des Produkts die in diesem Benutzerhandbuch und in den mitgeltenden Unterlagen spezifizierten Bedingungen eingehalten werden. Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen. -
Seite 14: Montage
Elektronische Steuerkarte TS004E Montage Montage Einbauvarianten Klemmenprint Klemmenprint einzeln Kartenhalter Der Kartenhalter ist für die Montage auf einer Hutschiene oder zur Verschraubung vorgesehen. Der Kartenhalter besitzt auf der linken und rechten Seite Schraub- klemmen zum Anschluss der 24 V und der Steuerleitungen. -
Seite 15: Verdrahtung
Elektronische Steuerkarte TS004E Verdrahtung Verdrahtung Blockschaltbild Elektronische Steuerkarte TS004E Klemme F 24 V Ein- und Ausgänge Klemme D 3 x 400 V Motorkabel Rund-/Ringrundschalttisch TC/TR NOT-HALT Klemme C Haltebremse Elektronischer Schütz Induktiver Sensor Motorkabel Nach der Absicherung des Motorkabels (Motorschutzschalter) wird das Motorkabel mittels eines elektrischen Schützes (Solid-State-Relais) verschleißfrei geschaltet. -
Seite 16: Inbetriebnahme
Elektronische Steuerkarte TS004E Inbetriebnahme Inbetriebnahme Vor dem Einschalten des Produktes muss sichergestellt sein, dass das Gehäuse des Motors ordnungsgemäß mit Erdpotential (PE-Schiene) verbunden ist. GEFAHR ELEKTRISCHER SCHLAG DURCH SPANNUNGSFÜHRENDE TEILE Steuer- und Leistungsanschlüsse können Spannung führen, auch wenn sich der Motor im Stillstand befindet. - Seite 17 Elektronische Steuerkarte TS004E Inbetriebnahme 3 Zähleranzeige Stoppverzögerung Sofort nach Erreichen der Verriegelungsposition erfolgt an Klemme Nr. 10 die Positionsmeldung, aber noch keine Stoppmeldung für den An- trieb. Diese erfolgt verzögert, sodass der Rund-/Ringrundschalttisch erst am Ende der Verriegelungsphase gestoppt wird. Sonst geht die Zeit, die der Antrieb benötigt, um die Verriegelungsphase zu durchlaufen, bei je-...
- Seite 18 Elektronische Steuerkarte TS004E Inbetriebnahme 4 Statusanzeigen Tisch in Pos. LED leuchtet grün, wenn Rund-/Ringrund- schalttisch in Position, das heißt Abtriebs- flansch ist verriegelt LED leuchtet grün, solange Antrieb dreht Tisch dreht LED leuchtet gelb, bei angelegtem Signal dreht zurück LED leuchtet rot, bei zu großer Belastung Kurzschluß...
-
Seite 19: Beschreibung Der Eingänge
Elektronische Steuerkarte TS004E Inbetriebnahme Beschreibung der Eingänge 8.2.1 Klemme Nr. 1 Drehrichtung Drehrichtung CW (rechts) HIGH Drehrichtung CCW (links) Das Signal muss bei steigender Flanke des Startsignals anliegen und bestimmt die Drehrichtung (Ausgang C und E). 8.2.2 Klemme Nr. 2 Enable (RESET/STOP) Dieser Eingang muss unbedingt beschaltet werden. -
Seite 20: Klemme F
Elektronische Steuerkarte TS004E Inbetriebnahme 8.2.5 Klemme F Sensor Hier wird der Sensor angeschlossen, der sich am Rund-/Ringrundschalttisch befindet. Er meldet das Erreichen des Positionsnockens und löst ein Stopp des Motors aus. 8.2.6 Klemme G Hand-Mode Haltebremse Ein HIGH Signal öffnet die Haltebremse. Ein Start des Rund-/Ringrundschalttisches ist nicht möglich. -
Seite 21: Klemme T
Elektronische Steuerkarte TS004E Inbetriebnahme 8.2.8 Klemme T Temperaturüberwachung Motoren, die einen Temperaturschschalter (Öff- ner-Kontakt) besitzen, können hier angeschlossen werden. Der Öffner-Kontakt wird zwischen Klem- me T und GND (OV) geschaltet. Ein Unterbrechen der elektrischen Leitung bewirkt eine Fehlermeldung. Der Jumper muss abgezogen werden, damit diese Funktion aktiv ist. -
Seite 22: Klemme Nr. 10
Elektronische Steuerkarte TS004E Inbetriebnahme 8.3.6 Klemme Nr. 10 Rund-/Ringrundschalttisch in Position Dieser Ausgang zeigt an, dass der Rund-/Ringrundschalttisch in einer gültigen Position steht. Dazu ist am Rund-/Ringrundschalttisch ein Positionsnocken angebaut. Das Signal des induktiven Sensors wird an diesen Ausgang durchgeschaltet. -
Seite 23: Betrieb
Elektronische Steuerkarte TS004E Betrieb Betrieb Normalbetrieb (eine Drehrichtung) 23 / 30 Benutzerhandbuch_082018_1.0_de... -
Seite 24: Pendelbetrieb (Zwei Drehrichtungen)
Elektronische Steuerkarte TS004E Betrieb Pendelbetrieb (zwei Drehrichtungen) 24 / 30 Benutzerhandbuch_082018_1.0_de... -
Seite 25: Störungsfall
Elektronische Steuerkarte TS004E Störungsfall Störungsfall 10.1 Fehlersuche und Störungsmeldung Fehlersuche Bei einer Störung leuchtet die rote LED im Taster STOP/RESET. Die Ausgänge 6, 7, 8 zeigen die Störung Die Störungsmeldung kann mittels des Tasters STOP/RESET oder durch ein LOW-Signal an Klemme Nr. -
Seite 26: Entsorgung
Elektronische Steuerkarte TS004E Entsorgung Entsorgung 11.1 Produkt entsorgen Entsorgen Sie das Produkt nach den geltenden Bestimmungen, Normen und Sicherheitsvorschriften. Umweltschutz Entsorgen Sie Schmierstoffe, Schmiermittel, Reste von Reinigungsmitteln, oder andere nicht mehr verwertbare Problemstoffe bei der dafür vorgesehenen Entsorgungsstelle. 26 / 30... -
Seite 27: Service Und Ersatzteile
Fax +31-84-7118833 E-Mail info@weiss-gmbh.de E-Mail info@weiss-gmbh.ch E-Mail info@weiss-gmbh.nl POLEN ITALIEN USA | KANADA WEISS Poland Sp. z o. o. WEISS Italia S.r.l. WEISS North America, Inc. ul. Wielicka 250 Via dell'Arcoveggio 49/5 3860 Ben Hur Avenue, Suite 3 30-663 Kraków... -
Seite 28: Service
Elektronische Steuerkarte TS004E Service und Ersatzteile 12.2 Service Wenn Sie die Hilfe unserer Serviceabteilung benötigen, bitten wir um folgende Angaben: Seriennummer des Produkts (siehe Aufkleber auf der Steckerleiste) Beschreibung der aufgetretenen Störung Zeitpunkt und Begleitumstände der aufgetretenen Störung Vermutete Ursache... -
Seite 29: Ersatzteile
Elektronische Steuerkarte TS004E Service und Ersatzteile 12.4 Ersatzteile Artikelnummer Bezeichnung Beschreibung Menge EK0004D-1000-0000-00 Elektronische Steuerkarte Steuerkarte mit deutscher Beschriftung TS004E EK0004E-1000-0000-00 Elektronische Steuerkarte Steuerkarte mit englischer Beschriftung TS004E EK0004F-1000-0000-00 Elektronische Steuerkarte Steuerkarte mit französischer Beschriftung TS004E EK0004I-1000-0000-00 Elektronische Steuerkarte Steuerkarte mit italienischer Beschriftung... - Seite 30 WEISS GmbH Siemensstraße 17 74722 Buchen Telefon 06281 5208-0 Telefax 06281 5208-99 info@weiss-international.com www.weiss-international.com...
