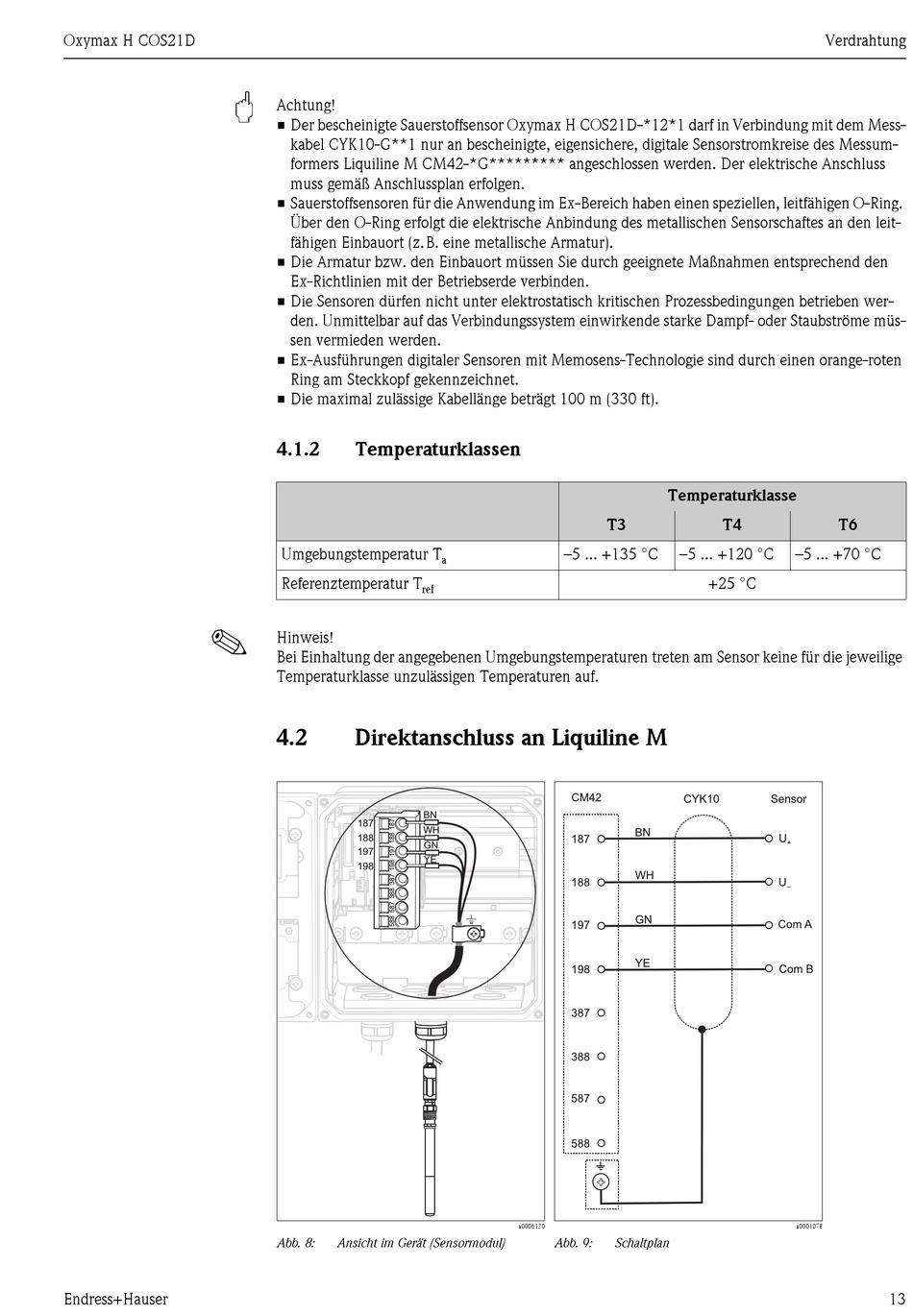

Oxymax H COS21D
"
!
Endress+Hauser
Achtung!
• Der bescheinigte Sauerstoffsensor Oxymax H COS21D-*12*1 darf in Verbindung mit dem Mess-
kabel CYK10-G**1 nur an bescheinigte, eigensichere, digitale Sensorstromkreise des Messum-
formers Liquiline M CM42-*G********* angeschlossen werden. Der elektrische Anschluss
muss gemäß Anschlussplan erfolgen.
• Sauerstoffsensoren für die Anwendung im Ex-Bereich haben einen speziellen, leitfähigen O-Ring.
Über den O-Ring erfolgt die elektrische Anbindung des metallischen Sensorschaftes an den leit-
fähigen Einbauort (z.B. eine metallische Armatur).
• Die Armatur bzw. den Einbauort müssen Sie durch geeignete Maßnahmen entsprechend den
Ex-Richtlinien mit der Betriebserde verbinden.
• Die Sensoren dürfen nicht unter elektrostatisch kritischen Prozessbedingungen betrieben wer-
den. Unmittelbar auf das Verbindungssystem einwirkende starke Dampf- oder Staubströme müs-
sen vermieden werden.
• Ex-Ausführungen digitaler Sensoren mit Memosens-Technologie sind durch einen orange-roten
Ring am Steckkopf gekennzeichnet.
• Die maximal zulässige Kabellänge beträgt 100 m (330 ft).
4.1.2
Temperaturklassen
Umgebungstemperatur T
a
Referenztemperatur T
ref
Hinweis!
Bei Einhaltung der angegebenen Umgebungstemperaturen treten am Sensor keine für die jeweilige
Temperaturklasse unzulässigen Temperaturen auf.
4.2
Direktanschluss an Liquiline M
BN
187
WH
188
GN
197
YE
198
Abb. 8:
Ansicht im Gerät (Sensormodul)
Temperaturklasse
T3
–5 ... +135 °C
–5 ... +120 °C
a0006130
Abb. 9:
Schaltplan
Verdrahtung
T4
T6
–5 ... +70 °C
+25 °C
a0001078
13
