ESX VISION ANDROID Serie Montageanleitung Seite 15

6. EINBAU DER ESX-KONSOLE

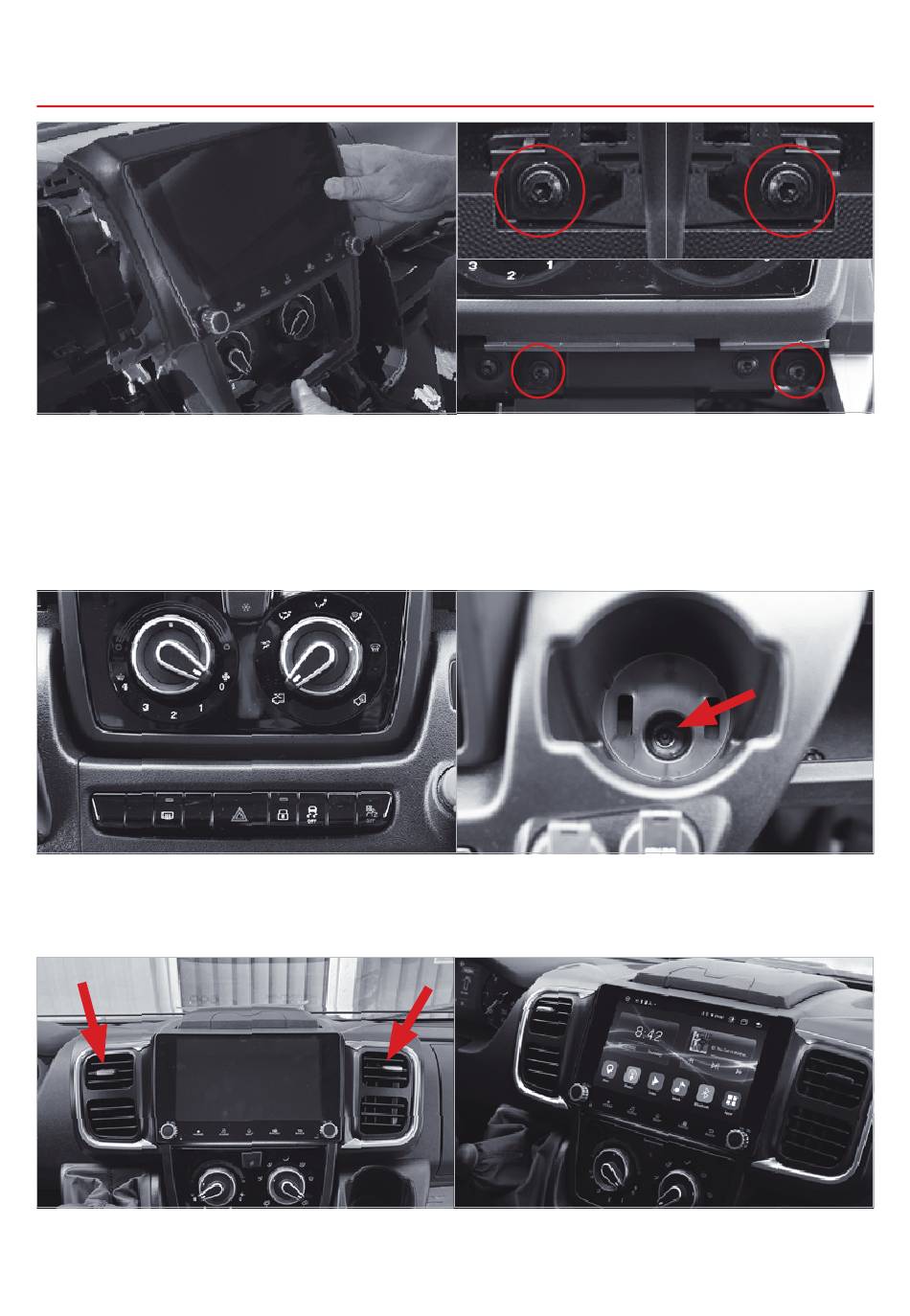

6.3 Schieben Sie danach den ESX Naviceiver im unteren Teil der ESX-Konsole in den Radio-
schacht. Achten Sie dabei darauf, dass der untere Teil am oberen, bereits montierten Teil der
ESX-Konsole fest einrastet.
Sichern Sie dann die ESX-Konsole mit insgesamt vier Schrauben (siehe Markierung oben). Zwei
müssen jeweils rechts und links des Geräts etwa mittig eingeschraubt werden. Die beiden ande-
ren Schrauben müssen unterhalb der Klima- und Belüftungsregler eingeschraubt werden.
6.4 Klappen Sie die Bedieneinheit unterhalb der Klima- und Belüftungsregler wieder in das Ar-
maturenbrett. Befestigen Sie danach wieder die Schraube im Getränkehalter und legen die Gum-
mieinlage ein (Siehe 1.5 und 1.6 auf Seite 5).
6.5 Setzen Sie abschließend beide Lüftungseinheiten im Armaturenbrett ein. Führen Sie ab-
schließend einen Funktionstest durch.
15
