Modifikation Der Esx-Konsole - ESX VISION ANDROID Serie Montageanleitung

4. MODIFIKATION DER ESX-KONSOLE

OPTIONAL: Sollte Ihr Fahrzeug mit einer induktiven Ladeschale für Smartphones oder der einfa-
chen Ablageschale oben im Armaturenbrett ausgestattet sein, muss der obere Teil der ESX-Kon-
sole entsprechend modifiziert werden.
Die Ablageschale wird in diesem Fall nur eingehängt und nicht verschraubt. Deshalb müssen
dafür die passenden Öffnungen gebohrt werden.

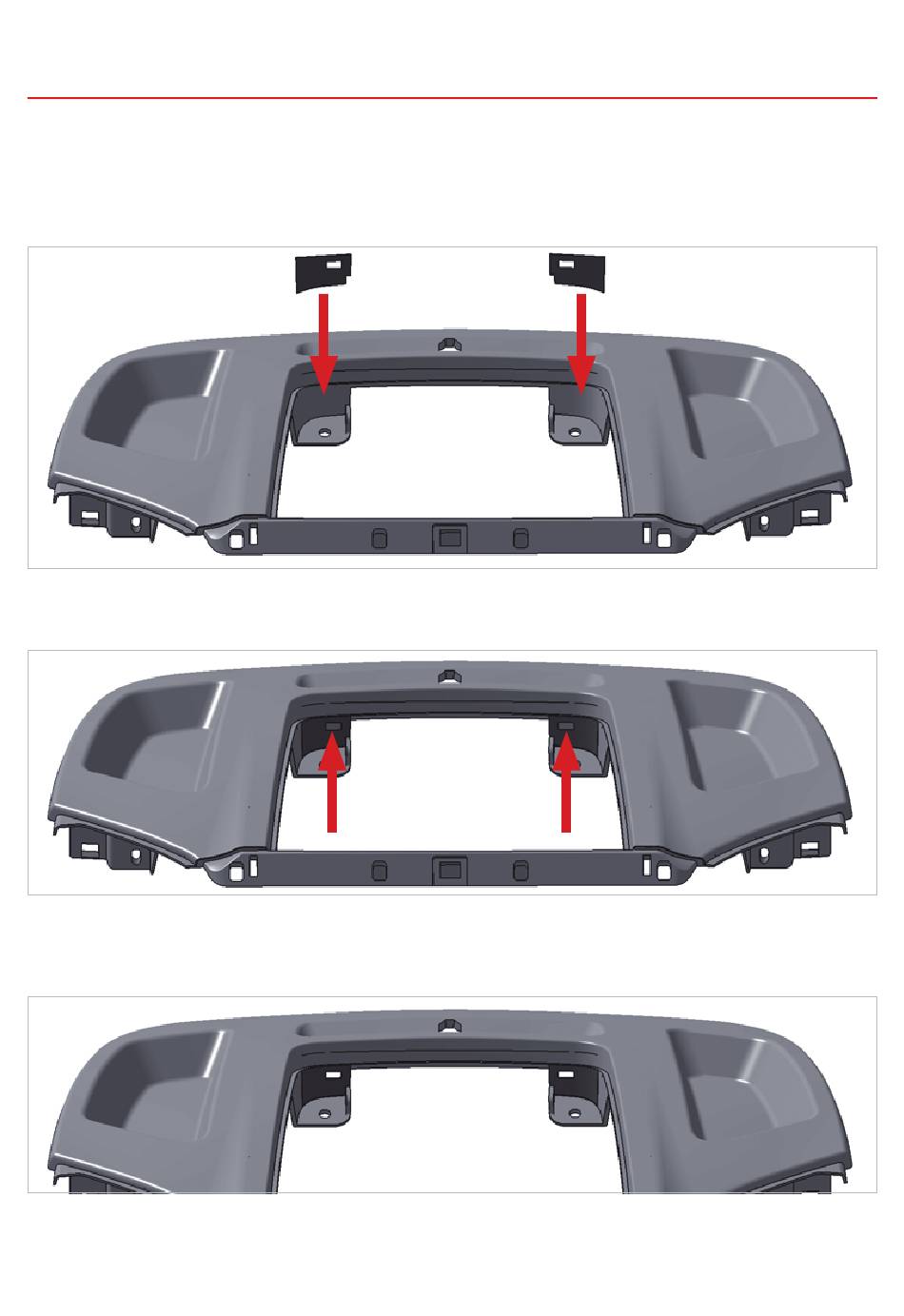

4.1 Befestigen Sie dazu die beiden beiliegenden selbstklebenden Bohrschablonen wie oben be-
schrieben.
4.2 Bohren Sie nun mit einem geeigneten Fräsbohrer innerhalb der Fläche, welche nicht von der
Bohrschablone abgedeckt wird ein Loch und entfernen den Rest der ausgesparten Fläche. Der
Durchmesser des Fräsbohrers darf maximal 4 mm betragen.
4.3 Bevor Sie nun den oberen Teil der ESX-Konsole einbauen, prüfen Sie zunächst ob sich die
Ablageschale in die dafür vorgesehene Aussparung einsetzen lässt. Ist das der Fall, kann der
obere Teil der neuen ESX-Konsole im Armaturenbrett eingebaut werden.
12
