Ausbau Der Original-Konsole - ESX VISION ANDROID Serie Montageanleitung

1. AUSBAU DER ORIGINAL-KONSOLE

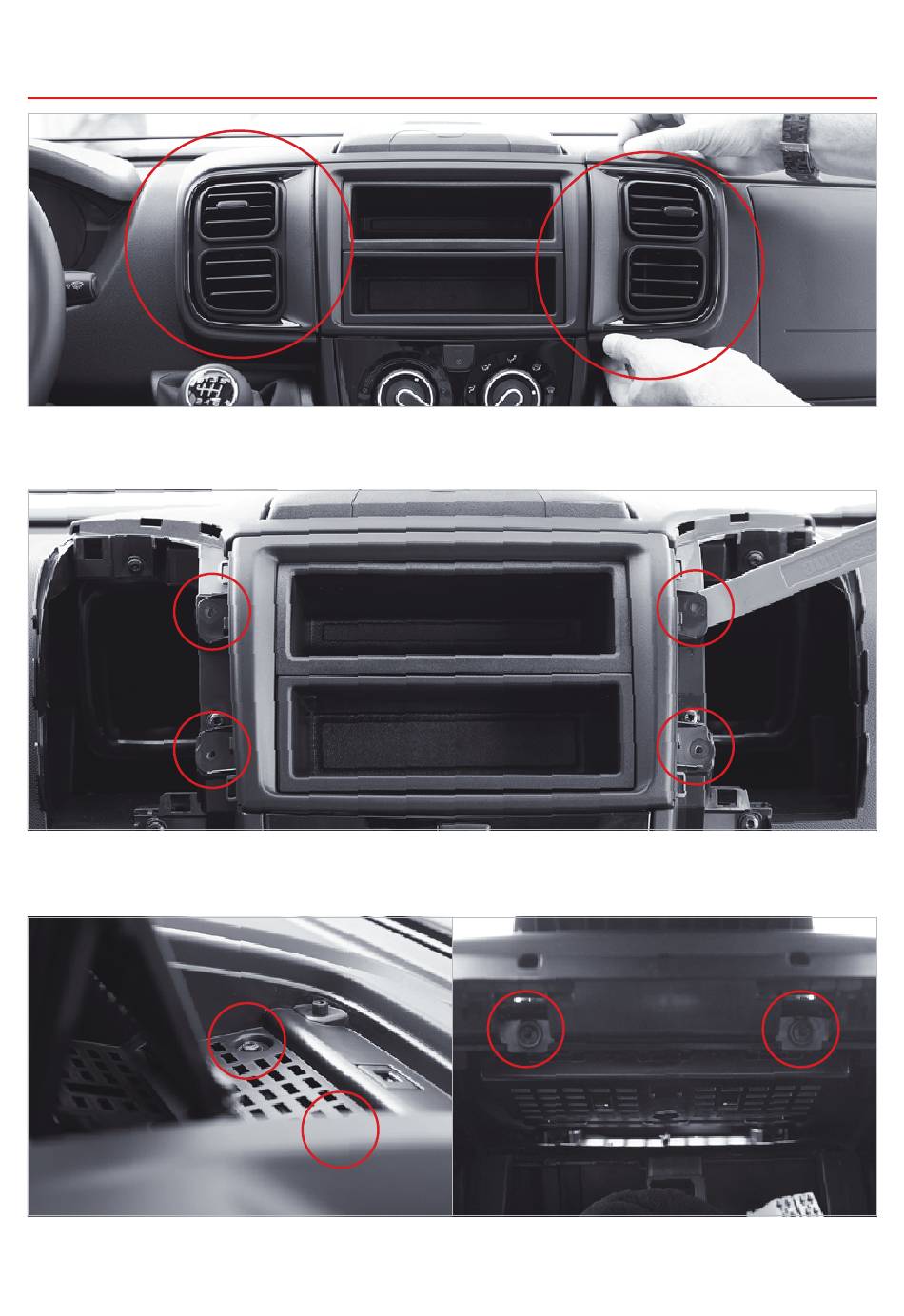

1.1 Die Abbildung zeigt ein Fahrzeug mit Radiovorbereitung. Entfernen Sie zuerst beide Lüf-
tungseinheiten vorsichtig aus dem Armaturenbrett und legen diese beiseite.
1.2 Nachdem Sie die vier oben markierten Schrauben gelöst haben, hebeln Sie den originalen
Einbaurahmen heraus und entnehmen ihn.
1.3 Klappen Sie das Klemmbrett nach vorne heraus und lösen die oben links markierten Schrau-
ben. Lösen Sie als nächstes die beiden oben rechts markierten Schrauben im Radioschacht.
4
