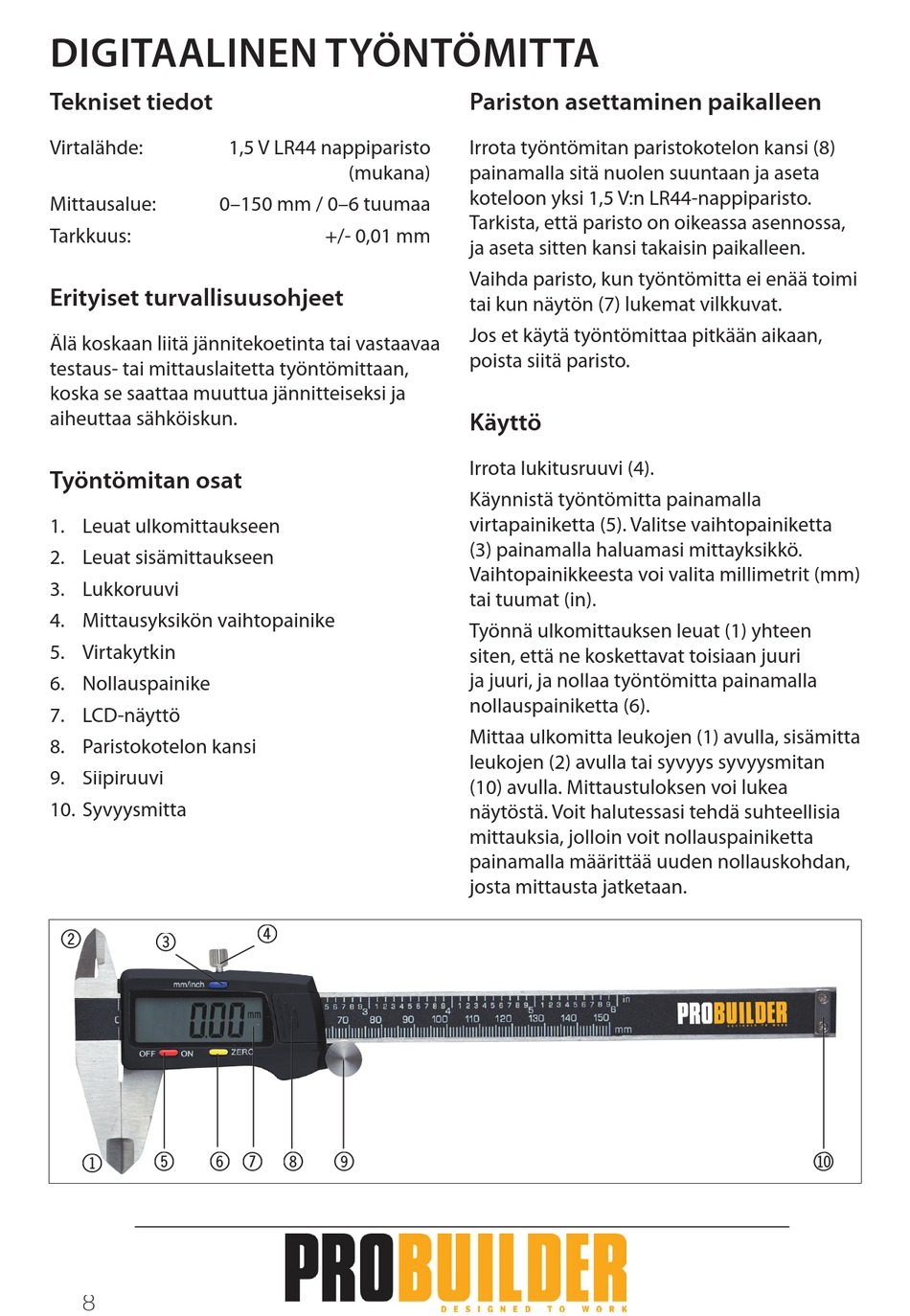

DIGITAALINEN TYÖNTÖMITTA
Tekniset tiedot
Virtalähde:
Mittausalue: 0–150 mm / 0–6 tuumaa
Tarkkuus:

Erityiset turvallisuusohjeet

Älä koskaan liitä jännitekoetinta tai vastaavaa
testaus- tai mittauslaitetta työntömittaan,
koska se saattaa muuttua jännitteiseksi ja
aiheuttaa sähköiskun.
Työntömitan osat
1. Leuat ulkomittaukseen
2. Leuat sisämittaukseen
3. Lukkoruuvi
4. Mittausyksikön vaihtopainike
5. Virtakytkin
6. Nollauspainike
7. LCD-näyttö
8. Paristokotelon kansi
9. Siipiruuvi
10. Syvyysmitta
2
3
5 6
1 1
8
1,5 V LR44 nappiparisto
(mukana)
+/- 0,01 mm
4
7 8 9
Pariston asettaminen paikalleen
Irrota työntömitan paristokotelon kansi (8)
painamalla sitä nuolen suuntaan ja aseta
koteloon yksi 1,5 V:n LR44-nappiparisto.
Tarkista, että paristo on oikeassa asennossa,
ja aseta sitten kansi takaisin paikalleen.
Vaihda paristo, kun työntömitta ei enää toimi
tai kun näytön (7) lukemat vilkkuvat.
Jos et käytä työntömittaa pitkään aikaan,
poista siitä paristo.
Käyttö
Irrota lukitusruuvi (4).
Käynnistä työntömitta painamalla
virtapainiketta (5). Valitse vaihtopainiketta
(3) painamalla haluamasi mittayksikkö.
Vaihtopainikkeesta voi valita millimetrit (mm)
tai tuumat (in).
Työnnä ulkomittauksen leuat (1) yhteen
siten, että ne koskettavat toisiaan juuri
ja juuri, ja nollaa työntömitta painamalla
nollauspainiketta (6).
Mittaa ulkomitta leukojen (1) avulla, sisämitta
leukojen (2) avulla tai syvyys syvyysmitan
(10) avulla. Mittaustuloksen voi lukea
näytöstä. Voit halutessasi tehdä suhteellisia
mittauksia, jolloin voit nollauspainiketta
painamalla määrittää uuden nollauskohdan,
josta mittausta jatketaan.
