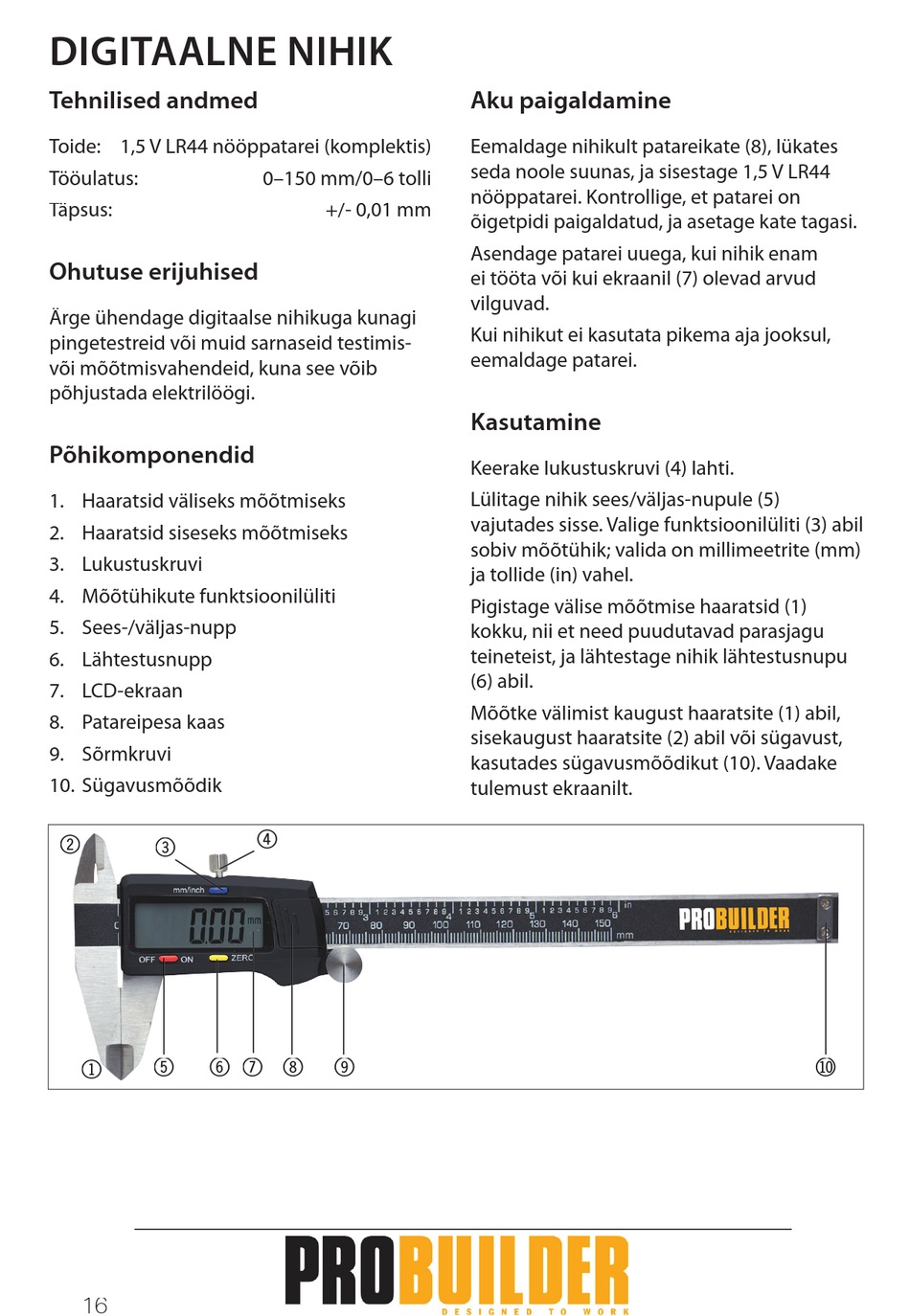

Probuilder 16404 Gebrauchsanweisung Seite 16

DIGITAALNE NIHIK
Tehnilised andmed
Toide: 1,5 V LR44 nööppatarei (komplektis)
Tööulatus:
Täpsus:
Ohutuse erijuhised
Ärge ühendage digitaalse nihikuga kunagi
pingetestreid või muid sarnaseid testimis-
või mõõtmisvahendeid, kuna see võib
põhjustada elektrilöögi.
Põhikomponendid
1. Haaratsid väliseks mõõtmiseks
2. Haaratsid siseseks mõõtmiseks
3. Lukustuskruvi
4. Mõõtühikute funktsioonilüliti
5. Sees-/väljas-nupp
6. Lähtestusnupp
7. LCD-ekraan
8. Patareipesa kaas
9. Sõrmkruvi
10. Sügavusmõõdik
2
3
5 6
1 1
16
0–150 mm/0–6 tolli
+/- 0,01 mm
4
7 8 9
Aku paigaldamine
Eemaldage nihikult patareikate (8), lükates
seda noole suunas, ja sisestage 1,5 V LR44
nööppatarei. Kontrollige, et patarei on
õigetpidi paigaldatud, ja asetage kate tagasi.
Asendage patarei uuega, kui nihik enam
ei tööta või kui ekraanil (7) olevad arvud
vilguvad.
Kui nihikut ei kasutata pikema aja jooksul,
eemaldage patarei.
Kasutamine
Keerake lukustuskruvi (4) lahti.
Lülitage nihik sees/väljas-nupule (5)
vajutades sisse. Valige funktsioonilüliti (3) abil
sobiv mõõtühik; valida on millimeetrite (mm)
ja tollide (in) vahel.
Pigistage välise mõõtmise haaratsid (1)
kokku, nii et need puudutavad parasjagu
teineteist, ja lähtestage nihik lähtestusnupu
(6) abil.
Mõõtke välimist kaugust haaratsite (1) abil,
sisekaugust haaratsite (2) abil või sügavust,
kasutades sügavusmõõdikut (10). Vaadake
tulemust ekraanilt.
