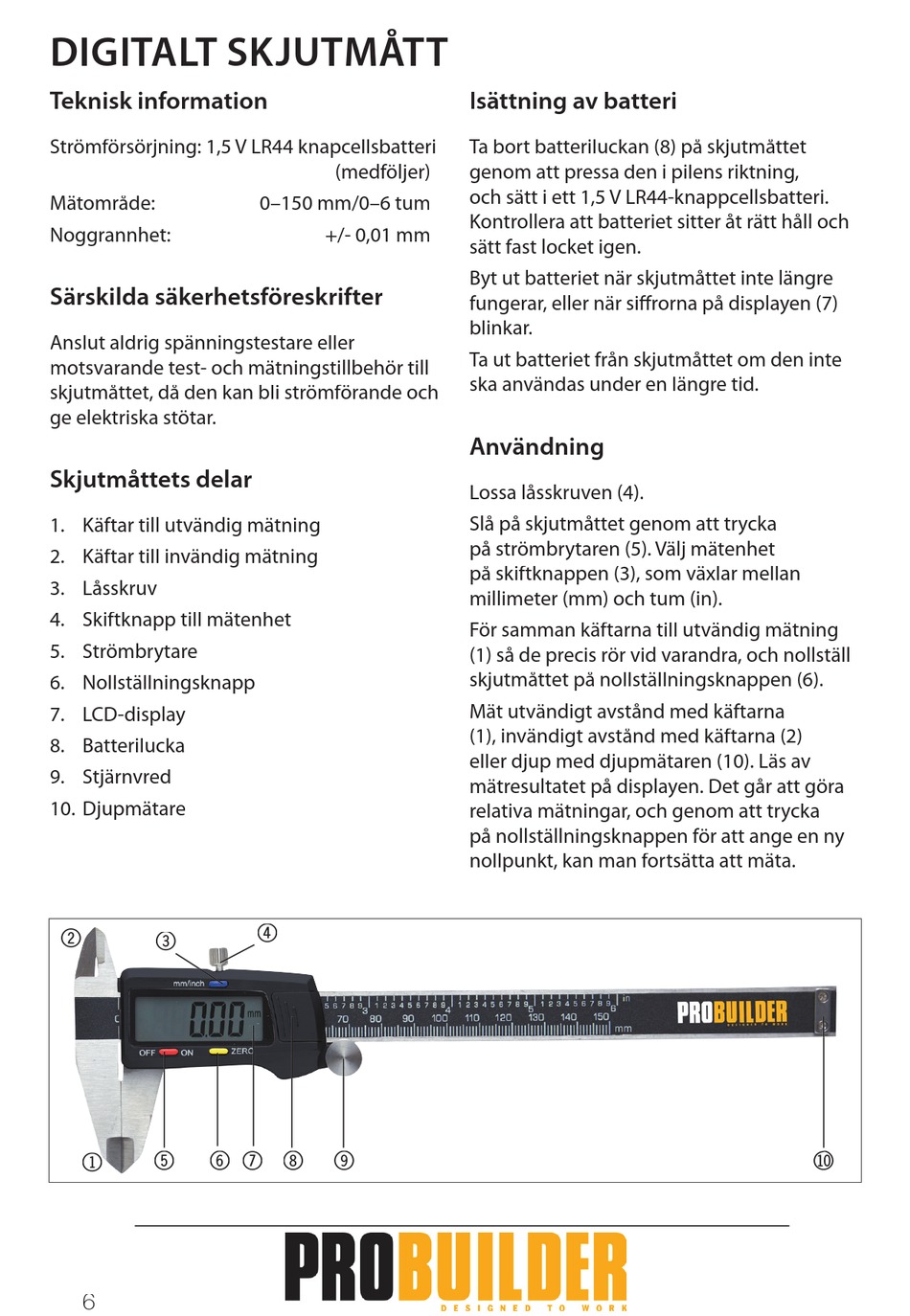

DIGITALT SKJUTMÅTT
Teknisk information
Strömförsörjning: 1,5 V LR44 knapcellsbatteri
Mätområde:
Noggrannhet:
Särskilda säkerhetsföreskrifter
Anslut aldrig spänningstestare eller
motsvarande test- och mätningstillbehör till
skjutmåttet, då den kan bli strömförande och
ge elektriska stötar.
Skjutmåttets delar
1. Käftar till utvändig mätning
2. Käftar till invändig mätning
3. Låsskruv
4. Skiftknapp till mätenhet
5. Strömbrytare
6. Nollställningsknapp
7. LCD-display
8. Batterilucka
9. Stjärnvred
10. Djupmätare
2
3
5 6
1 1
6
(medföljer)
0–150 mm/0–6 tum
+/- 0,01 mm
4
7 8 9
Isättning av batteri
Ta bort batteriluckan (8) på skjutmåttet
genom att pressa den i pilens riktning,
och sätt i ett 1,5 V LR44-knappcellsbatteri.
Kontrollera att batteriet sitter åt rätt håll och
sätt fast locket igen.
Byt ut batteriet när skjutmåttet inte längre
fungerar, eller när siff rorna på displayen (7)
blinkar.
Ta ut batteriet från skjutmåttet om den inte
ska användas under en längre tid.
Användning
Lossa låsskruven (4).
Slå på skjutmåttet genom att trycka
på strömbrytaren (5). Välj mätenhet
på skiftknappen (3), som växlar mellan
millimeter (mm) och tum (in).
För samman käftarna till utvändig mätning
(1) så de precis rör vid varandra, och nollställ
skjutmåttet på nollställningsknappen (6).
Mät utvändigt avstånd med käftarna
(1), invändigt avstånd med käftarna (2)
eller djup med djupmätaren (10). Läs av
mätresultatet på displayen. Det går att göra
relativa mätningar, och genom att trycka
på nollställningsknappen för att ange en ny
nollpunkt, kan man fortsätta att mäta.
