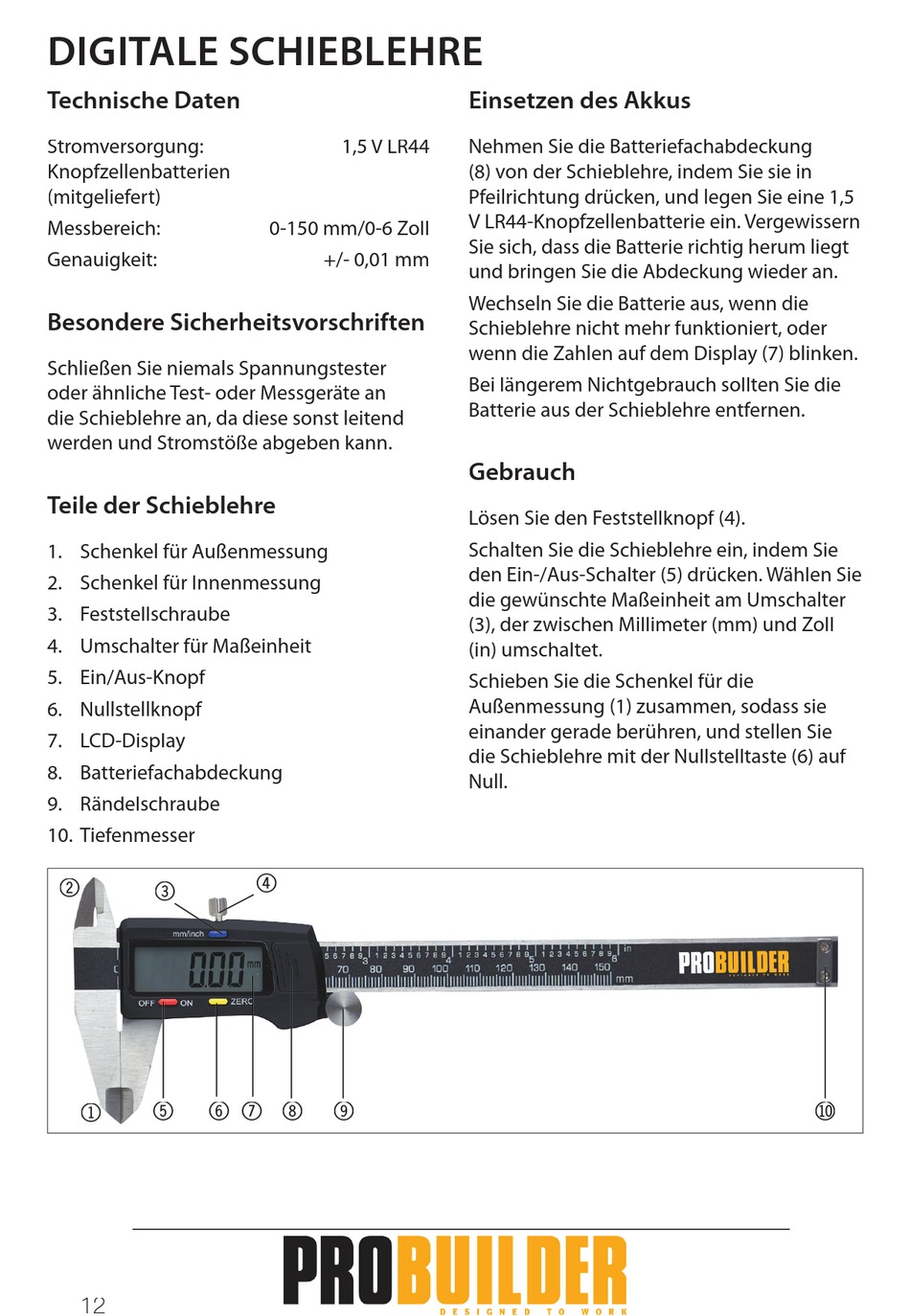

DIGITALE SCHIEBLEHRE

Technische Daten

Stromversorgung:
Knopfzellenbatterien
(mitgeliefert)
Messbereich:
Genauigkeit:

Besondere Sicherheitsvorschriften

Schließen Sie niemals Spannungstester
oder ähnliche Test- oder Messgeräte an
die Schieblehre an, da diese sonst leitend
werden und Stromstöße abgeben kann.
Teile der Schieblehre
1. Schenkel für Außenmessung
2. Schenkel für Innenmessung
3. Feststellschraube
4. Umschalter für Maßeinheit
5. Ein/Aus-Knopf
6. Nullstellknopf
7. LCD-Display
8. Batteriefachabdeckung
9. Rändelschraube
10. Tiefenmesser
2
3
5 6
1 1
12
1,5 V LR44
0-150 mm/0-6 Zoll
+/- 0,01 mm
4
7 8 9
Einsetzen des Akkus
Nehmen Sie die Batteriefachabdeckung
(8) von der Schieblehre, indem Sie sie in
Pfeilrichtung drücken, und legen Sie eine 1,5
V LR44-Knopfzellenbatterie ein. Vergewissern
Sie sich, dass die Batterie richtig herum liegt
und bringen Sie die Abdeckung wieder an.
Wechseln Sie die Batterie aus, wenn die
Schieblehre nicht mehr funktioniert, oder
wenn die Zahlen auf dem Display (7) blinken.
Bei längerem Nichtgebrauch sollten Sie die
Batterie aus der Schieblehre entfernen.
Gebrauch
Lösen Sie den Feststellknopf (4).
Schalten Sie die Schieblehre ein, indem Sie
den Ein-/Aus-Schalter (5) drücken. Wählen Sie
die gewünschte Maßeinheit am Umschalter
(3), der zwischen Millimeter (mm) und Zoll
(in) umschaltet.
Schieben Sie die Schenkel für die
Außenmessung (1) zusammen, sodass sie
einander gerade berühren, und stellen Sie
die Schieblehre mit der Nullstelltaste (6) auf
Null.
