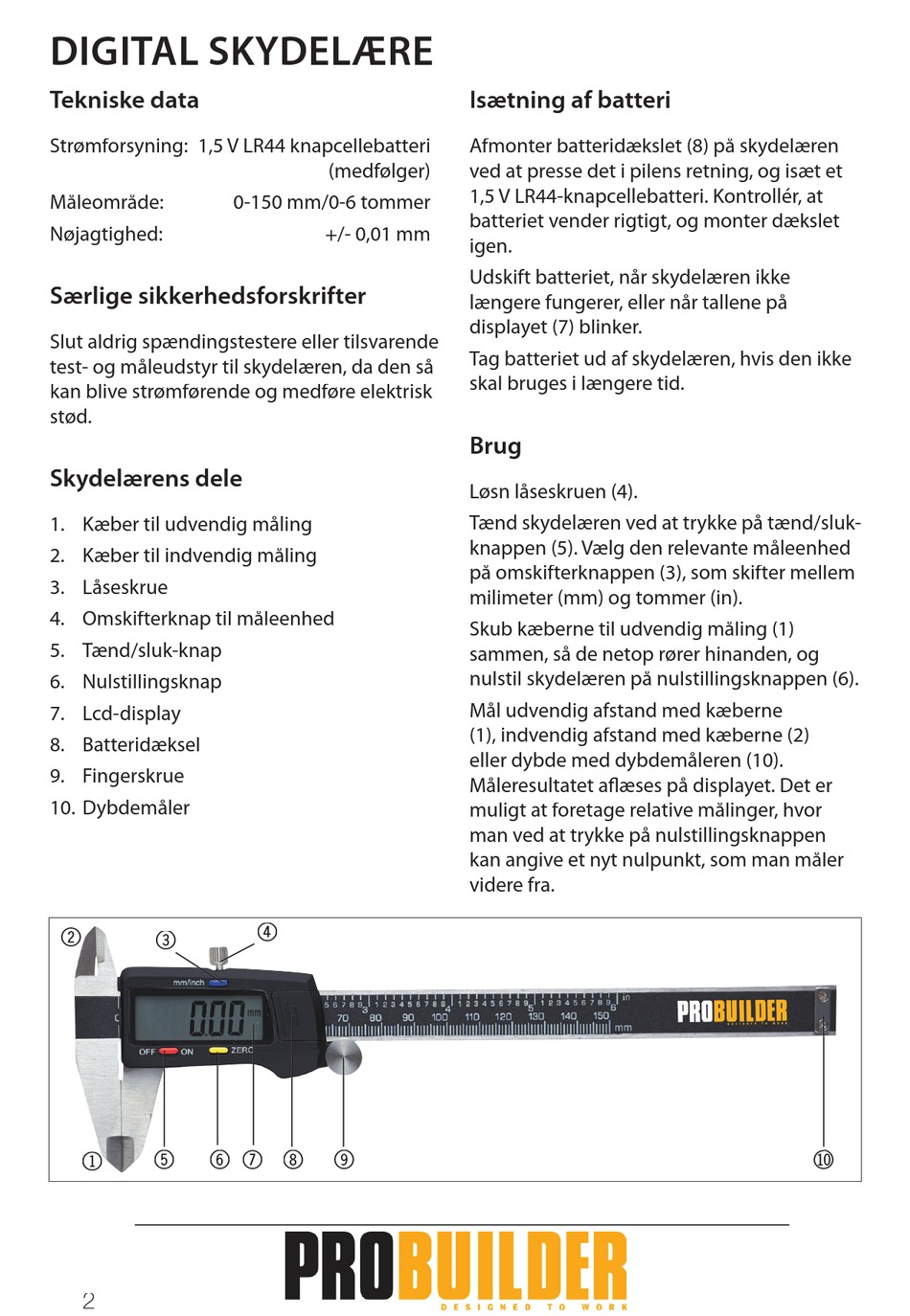

DIGITAL SKYDELÆRE
Tekniske data
Strømforsyning: 1,5 V LR44 knapcellebatteri
Måleområde:
Nøjagtighed:
Særlige sikkerhedsforskrifter
Slut aldrig spændingstestere eller tilsvarende
test- og måleudstyr til skydelæren, da den så
kan blive strømførende og medføre elektrisk
stød.
Skydelærens dele
1. Kæber til udvendig måling
2. Kæber til indvendig måling
3. Låseskrue
4. Omskifterknap til måleenhed
5. Tænd/sluk-knap
6. Nulstillingsknap
7. Lcd-display
8. Batteridæksel
9. Fingerskrue
10. Dybdemåler
2
3
5
6
1 1
2
(medfølger)
0-150 mm/0-6 tommer
+/- 0,01 mm
4
7
8
9
Isætning af batteri
Afmonter batteridækslet (8) på skydelæren
ved at presse det i pilens retning, og isæt et
1,5 V LR44-knapcellebatteri. Kontrollér, at
batteriet vender rigtigt, og monter dækslet
igen.
Udskift batteriet, når skydelæren ikke
længere fungerer, eller når tallene på
displayet (7) blinker.
Tag batteriet ud af skydelæren, hvis den ikke
skal bruges i længere tid.
Brug
Løsn låseskruen (4).
Tænd skydelæren ved at trykke på tænd/sluk-
knappen (5). Vælg den relevante måleenhed
på omskifterknappen (3), som skifter mellem
milimeter (mm) og tommer (in).
Skub kæberne til udvendig måling (1)
sammen, så de netop rører hinanden, og
nulstil skydelæren på nulstillingsknappen (6).
Mål udvendig afstand med kæberne
(1), indvendig afstand med kæberne (2)
eller dybde med dybdemåleren (10).
Måleresultatet a� æses på displayet. Det er
muligt at foretage relative målinger, hvor
man ved at trykke på nulstillingsknappen
kan angive et nyt nulpunkt, som man måler
videre fra.
