Probuilder 16404 Gebrauchsanweisung Seite 4

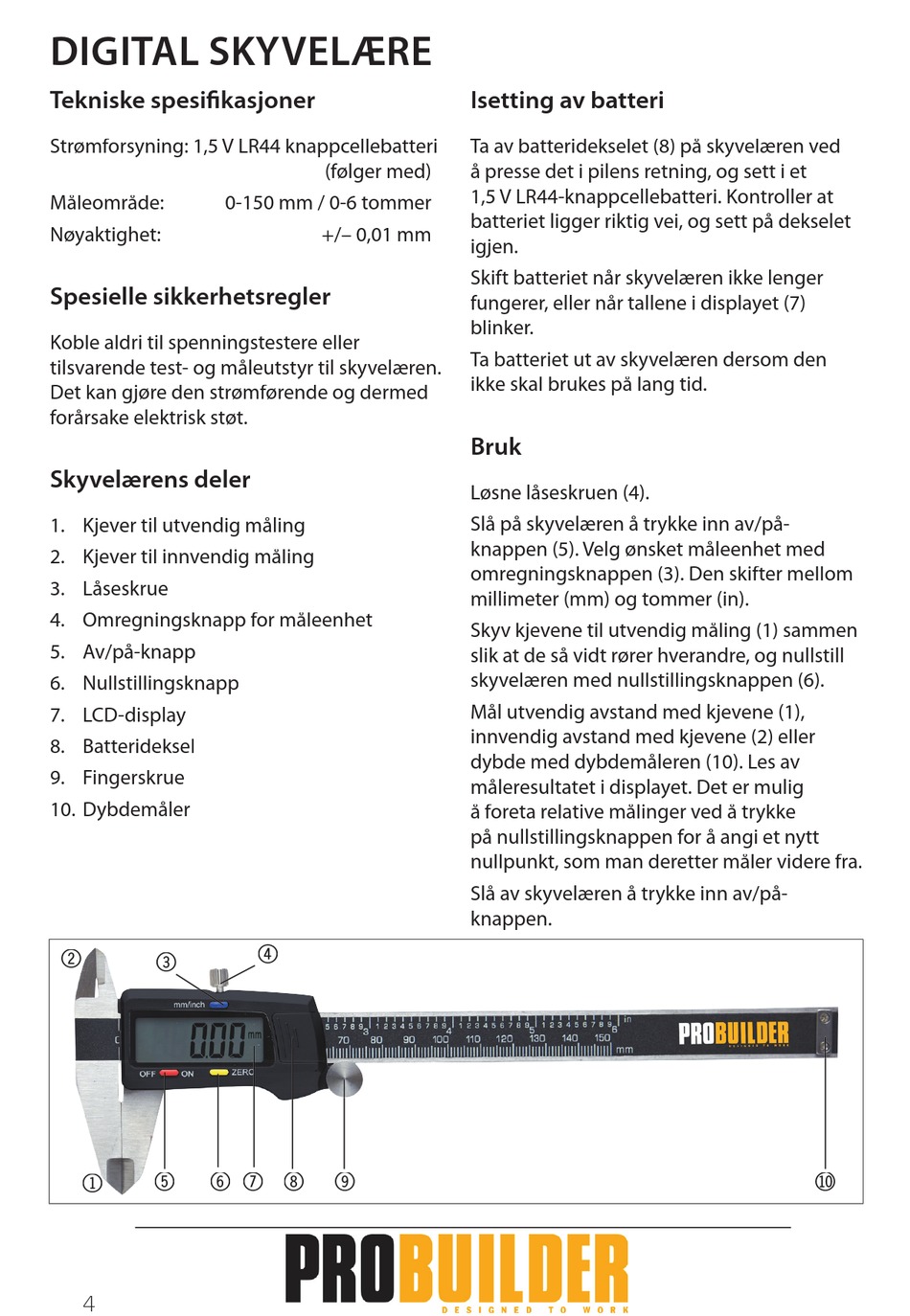

DIGITAL SKYVELÆRE
Tekniske spesi� kasjoner
Strømforsyning: 1,5 V LR44 knappcellebatteri
Måleområde:
Nøyaktighet:
Spesielle sikkerhetsregler
Koble aldri til spenningstestere eller
tilsvarende test- og måleutstyr til skyvelæren.
Det kan gjøre den strømførende og dermed
forårsake elektrisk støt.
Skyvelærens deler
1. Kjever til utvendig måling
2. Kjever til innvendig måling
3. Låseskrue
4. Omregningsknapp for måleenhet
5. Av/på-knapp
6. Nullstillingsknapp
7. LCD-display
8. Batterideksel
9. Fingerskrue
10. Dybdemåler
2
3
5 6
1 1
4
(følger med)
0-150 mm / 0-6 tommer
+/– 0,01 mm
4
7 8 9
Isetting av batteri
Ta av batteridekselet (8) på skyvelæren ved
å presse det i pilens retning, og sett i et
1,5 V LR44-knappcellebatteri. Kontroller at
batteriet ligger riktig vei, og sett på dekselet
igjen.
Skift batteriet når skyvelæren ikke lenger
fungerer, eller når tallene i displayet (7)
blinker.
Ta batteriet ut av skyvelæren dersom den
ikke skal brukes på lang tid.
Bruk
Løsne låseskruen (4).
Slå på skyvelæren å trykke inn av/på-
knappen (5). Velg ønsket måleenhet med
omregningsknappen (3). Den skifter mellom
millimeter (mm) og tommer (in).
Skyv kjevene til utvendig måling (1) sammen
slik at de så vidt rører hverandre, og nullstill
skyvelæren med nullstillingsknappen (6).
Mål utvendig avstand med kjevene (1),
innvendig avstand med kjevene (2) eller
dybde med dybdemåleren (10). Les av
måleresultatet i displayet. Det er mulig
å foreta relative målinger ved å trykke
på nullstillingsknappen for å angi et nytt
nullpunkt, som man deretter måler videre fra.
Slå av skyvelæren å trykke inn av/på-
knappen.
