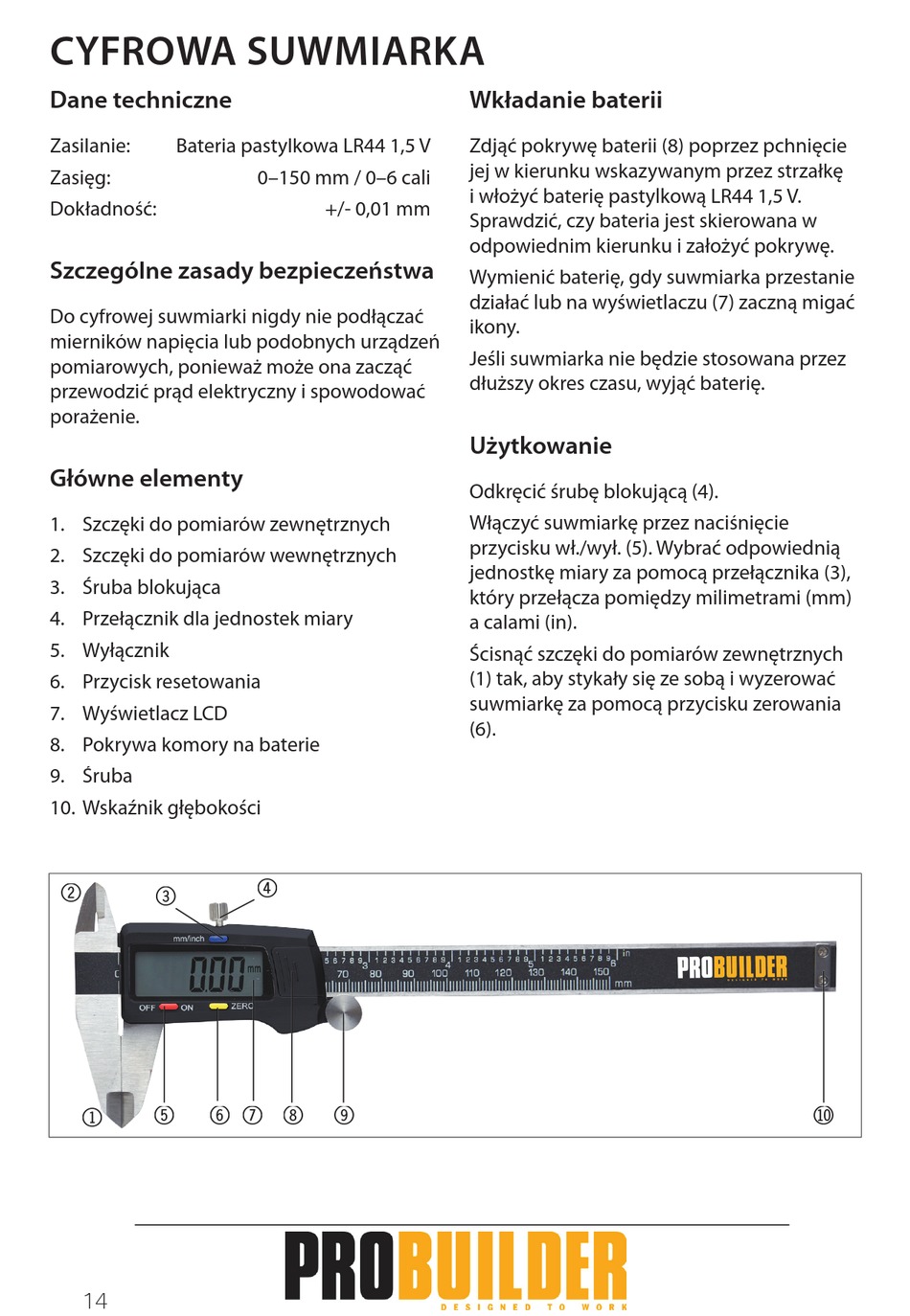

CYFROWA SUWMIARKA
Dane techniczne
Zasilanie: Bateria pastylkowa LR44 1,5 V
Zasięg:
Dokładność:
Szczególne zasady bezpieczeństwa
Do cyfrowej suwmiarki nigdy nie podłączać
mierników napięcia lub podobnych urządzeń
pomiarowych, ponieważ może ona zacząć
przewodzić prąd elektryczny i spowodować
porażenie.
Główne elementy
1. Szczęki do pomiarów zewnętrznych
2. Szczęki do pomiarów wewnętrznych
3. Śruba blokująca
4. Przełącznik dla jednostek miary
5. Wyłącznik
6. Przycisk resetowania
7. Wyświetlacz LCD
8. Pokrywa komory na baterie
9. Śruba
10. Wskaźnik głębokości
2
3
5 6
1 1
14
0–150 mm / 0–6 cali
+/- 0,01 mm
4
7 8 9
Wkładanie baterii
Zdjąć pokrywę baterii (8) poprzez pchnięcie
jej w kierunku wskazywanym przez strzałkę
i włożyć baterię pastylkową LR44 1,5 V.
Sprawdzić, czy bateria jest skierowana w
odpowiednim kierunku i założyć pokrywę.
Wymienić baterię, gdy suwmiarka przestanie
działać lub na wyświetlaczu (7) zaczną migać
ikony.
Jeśli suwmiarka nie będzie stosowana przez
dłuższy okres czasu, wyjąć baterię.
Użytkowanie
Odkręcić śrubę blokującą (4).
Włączyć suwmiarkę przez naciśnięcie
przycisku wł./wył. (5). Wybrać odpowiednią
jednostkę miary za pomocą przełącznika (3),
który przełącza pomiędzy milimetrami (mm)
a calami (in).
Ścisnąć szczęki do pomiarów zewnętrznych
(1) tak, aby stykały się ze sobą i wyzerować
suwmiarkę za pomocą przycisku zerowania
(6).
