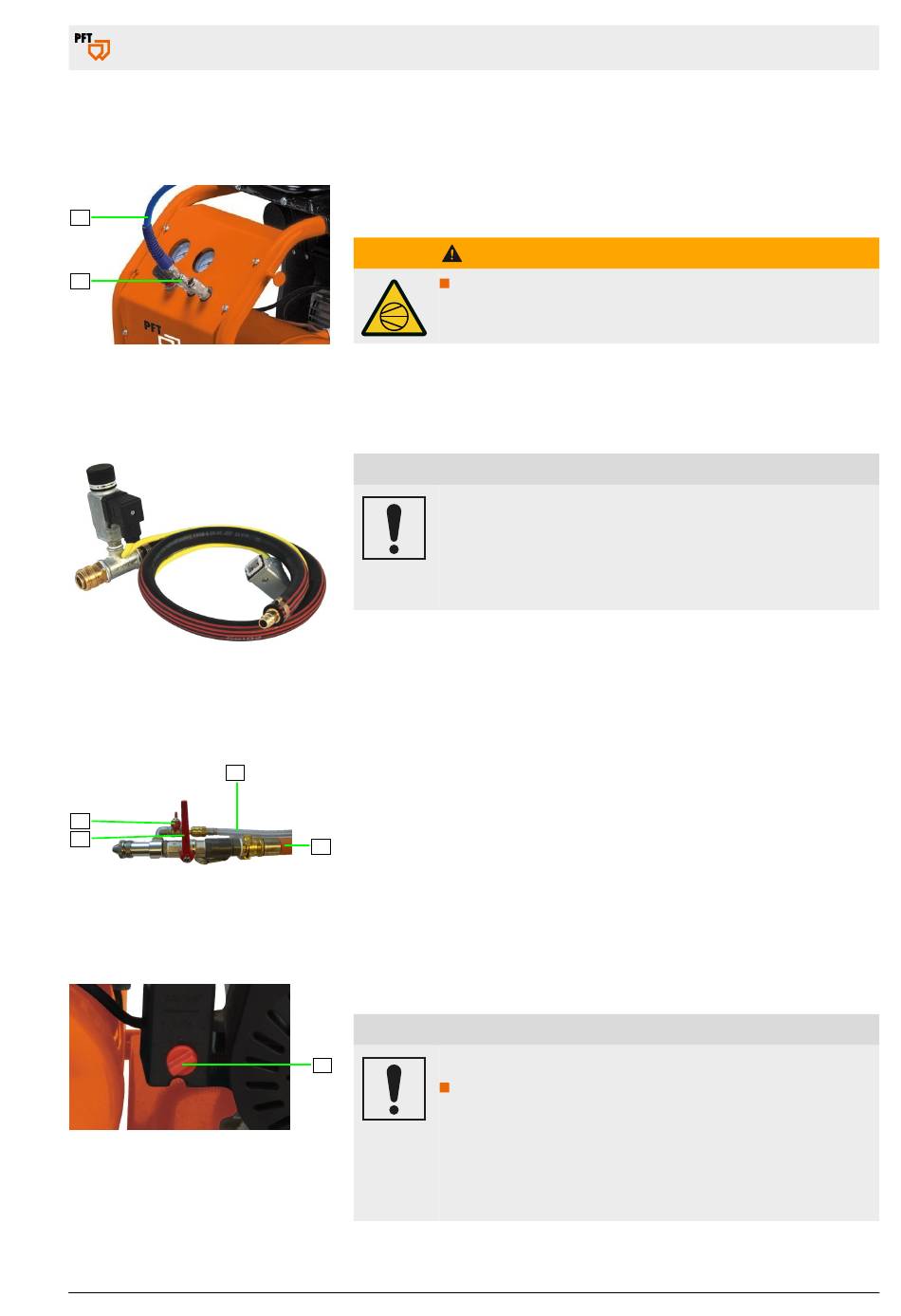

PFT SWING M Betriebsanleitung Seite 27

5.3.5 Druckluftversorgung
5.3.5.1 Luftschlauch anschließen
1
2
Abb. 23: Luftschlauch anschließen
5.3.5.2 Drucksteuerung (Zubehör)
Abb. 24: Drucksteuerung
5.3.5.3 Spritzgerät anschließen
1
2
4
Abb. 25: Spritzgerät anschließen
5.3.5.4 Luftkompressor einschalten
Abb. 26: Luftkompressor einschalten
Förderpumpe SWING M / Teil 2 Übersicht, Bedienung und Service
1. Druckluftschlauch (1) am Druckluftanschluss (2) des Kompressors
anschließen.
WARNUNG
Niemals Schlauchkupplungen lösen, solange der
Druckluftschlauch nicht drucklos ist.
HINWEIS
Wird mit einem Luftkompressor gearbeitet, ist es
notwendig die Maschine mit einer separaten Drucksteue-
rung Art.-Nr. 00067103 auszurüsten. Über die Druck-
steuerung kann die Maschine ein- und ausgeschaltet
werden.
1. Druckluftschlauch (1) am Spritzgerät anschließen.
2. Sicherstellen, dass der Lufthahn (2) am Spritzgerät geschlossen
ist.
3. Mörtelschlauch (3) am Spritzgerät anschließen.
3
4. Sicherstellen, dass der Kugelhahn für Mörtel (4) am Spritzgerät
geschlossen ist.
1. Den Luftkompressor am Ein-/Ausschalter (1) einschalten.
HINWEIS
Funktion des Ein-/Ausschalters:
1
Der Ein-/Ausschalter gibt die Funktion des Druckschal-
ters frei. Der Druckschalter schaltet den Kompressor in
Abhängigkeit des erreichten Behälterdrucks ein oder
aus. Der Kompressor arbeitet automatisch, hält bei
Erreichen des maximalen Druckes an und startet dann
wieder, wenn der Einschaltdruck erreicht wird.
Bedienung
Seite 27 / 52
