Inhaltszusammenfassung für PFT G 4

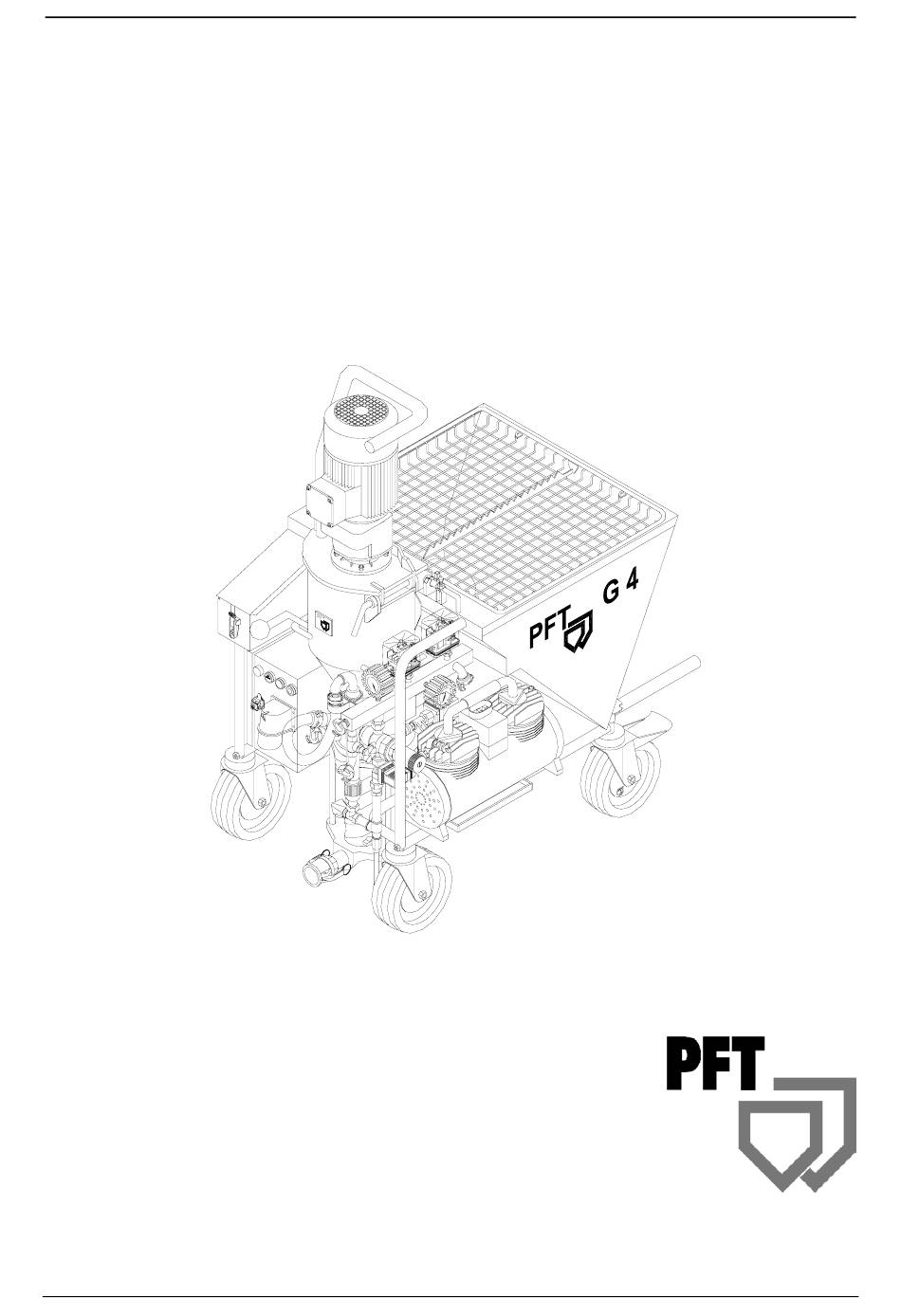

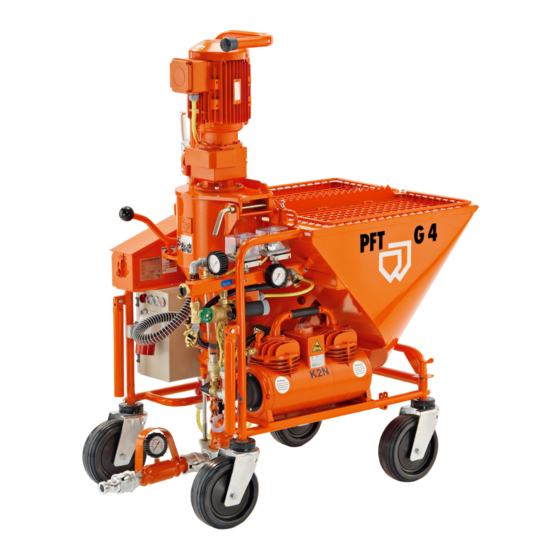

- Seite 1 PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 BEDIENUNGSANLEITUNG (Artikelnummer der Bedienungsanleitung: 00 07 45 86) (Artikelnummer der Stückliste-Maschine: 20 10 00 40) MISCHPUMPE PFT G 4 UMSCHALTBAR 230/400V 50Hz (B) WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co.KG...
- Seite 2 Die Weitergabe dieser Druckschrift, auch in Auszügen, ist ohne unsere schriftliche Genehmigung verboten. Alle technischen Angaben, Zeichnungen usw. unterliegen dem Gesetz zum Schutz des Urheberrechts. Alle Rechte, Irrtümer und Änderungen bleiben uns vorbehalten. © by Knauf PFT GmbH & Co. KG Knauf PFT GmbH & Co.KG...
- Seite 3 PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Knauf PFT GmbH & Co.KG...
- Seite 4 Glückwunsch zu Ihrem Kauf. Sie haben gut gewählt, da Sie Qualität eines Markenproduktes aus gutem Hause schätzen. Die Mischpumpe PFT G 4 ist auf dem neuesten technischen Stand. Sie wurde so funktionsgerecht gestaltet, damit sie bei den rauhen Baustellenbedingungen ein treuer Helfer ist.
-
Seite 5: Inhaltsverzeichnis
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Inhaltsverzeichnis Seite Inhaltsverzeichnis ________________________________________________________________________________________________________________________5 Bestimmungsgemäße Verwendung ___________________________________________________________________________________________________________6 Funktionsweise __________________________________________________________________________________________________________________________6 Grundlegende Sicherheitshinweise ___________________________________________________________________________________________________________7 Allgemeine Sicherheitshinweise _____________________________________________________________________________________________________________9 Übersicht G 4 __________________________________________________________________________________________________________________________11 Übersicht Schaltschrank __________________________________________________________________________________________________________________12 Übersicht Wasser/Luftarmatur _____________________________________________________________________________________________________________13 Überprüfen der Einstellwerte (Werkseinstellung) _______________________________________________________________________________________________14 Kontrollieren des Förder- und Rückstaudruckes ________________________________________________________________________________________________16... -
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die PFT G 4 ist eine kontinuierlich arbeitende Mischpumpe für fabrikmäßig vorgemischte und maschinengängige Werktrockenmörtel bis zu einer Korngröße von 3mm. Die PFT G 4 kann auch zum Pumpen von pastösen Materialien verwendet werden. Die Verarbeitungsrichtlinien der Materialhersteller sind immer zu beachten. -
Seite 7: Grundlegende Sicherheitshinweise
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Grundlegende Sicherheitshinweise In der Bedienungsanleitung werden folgende Benennungen bzw. Zeichen für besonders wichtige Angaben benutzt: HINWEIS: Besondere Angaben hinsichtlich der wirtschaftlichen Verwendung der Maschine. ACHTUNG! Besondere Angaben bzw. Ge- und Verbote zur Schadensverhütung. - Seite 8 PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 ACHTUNG ! Die Maschine muss immer in perfektem Zustand und gemäß den vorliegenden Gebrauchsanweisungen benutzt werden, unter Beachtung Sicherheits- Gefahrenhinweise. Schäden, Funktionssicherheit beeinträchtigen können, müssen sofort beseitigt werden. ACHTUNG ! Die Benutzer müssen die Gefahr beachten, sich mit ihrer Kleidung und / oder langen Haaren in beweglichen Teilen zu verfangen.
-
Seite 9: Allgemeine Sicherheitshinweise
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Allgemeine Sicherheitshinweise 1. Die Sicherheits- und Gefahrenhinweise an der Maschine müssen beachtet und in lesbarem Zustand gehalten werden! 2. Ein- Ausschaltvorgänge, Kontrollanzeigen Signallampen sind gemäß Bedienungsanleitung zu beachten. 3. Die Maschine ist standsicher auf einer ebenen Fläche aufzustellen und gegen ungewollte Bewegungen zu sichern. - Seite 10 Garantieanspruch erlischt. 24. Veränderungen an der Maschine sind nicht zulässig und führen dazu, dass jegliche Haftung durch die Knauf PFT GmbH & Co. KG ausgeschlossen wird. 25. Bei Pumpen und Mischpumpen sind zusätzlich noch folgende Sicherheitshinweise zu beachten: Bei Spritzarbeiten ist ein geeigneter Personenschutz zu tragen: Schutzbrille, Sicherheitsschuhe, Schutzbekleidung, Handschuhe, evtl.
-
Seite 11: Übersicht G 4
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Übersicht G 4 20 10 00 40 1. Mischpumpenmotor Art. Nr. 00 04 66 44 2. Kippflansch Art. Nr. 00 04 76 21 3. Schutzgitter Art. Nr. 00 00 21 13 4. Materialbehälter Art. Nr. 20 10 33 00 5. -
Seite 12: Übersicht Schaltschrank
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Übersicht Schaltschrank 20 44 03 00 1. Wahlschalter Pumpe Vor. - Rückwärts 2. Hauptwendeschalter 3. Wahlschalter Sternrad Hand-0-Automatik 4. Spannungsumschalter 380/230V 5. Taster Betrieb AUS 6. Leuchttaster Betrieb EIN 7. Taster Wasservorlauf 8. Kontroll-Lampe Motorschutzschalter 9. -
Seite 13: Übersicht Wasser/Luftarmatur
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Übersicht Wasser/Luftarmatur 20 10 26 00 1. Wasseranschluß 2. Manometer Wasser-Betriebsdruck 3. Druckschalter Wasser 4. Druckschalter Luft 5. Luft zum Spritzgerät 6. Manometer Luft-Betriebsdruck 7. Luft von Drucksteuerung Kompressor 8. Druckminderer 9. Magnetventil 10. -
Seite 14: Überprüfen Der Einstellwerte (Werkseinstellung)
Mischermotor 5,5 kW 11,5 A Drehrichtung Die Mischpumpe PFT G 4 ist mit einem Phasenfolgerelais ausgestattet, welches die Maschine bei falscher Drehrichtung sperrt. Bei Rechtsdrehfeld muß das Sternrad im Uhrzeigersinn drehen. Bei falscher Drehrichtung Hauptwendeschalter in Nullstellung. Durch Schieben des seitlich überstehenden Wahlblättchens zur anderen Seite wird die Drehrichtung geändert. - Seite 15 Neue Pumpenteile sollten vor und nach dem ersten Spritzgang, bei einer Förderschlauchlänge von 10m, einen Förderdruck von 30bar bringen und einen Rückstaudruck von 14bar halten. Um den Rückstaudruck zu kontrollieren, empfehlen wir, den PFT-Druckprüfer mit Kupplung und Ablasshahn (Art.-Nr. 20 21 68 10) zu verwenden.
-
Seite 16: Kontrollieren Des Förder- Und Rückstaudruckes
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Kontrollieren des Förder- und Rückstaudruckes 10 m Förderschlauch anschließen, am Schlauchende den Druckprüfer mit Ablasshahn ankuppeln, Kugelventil des Druckprüfers öffnen, Maschine einschalten und nur Wasser laufen lassen (ohne Trockenmaterial ), bis Wasser am Ablasshahn austritt (Schlauch entlüften lassen),... -
Seite 17: Inbetriebnahme Der Maschine
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Inbetriebnahme der Maschine Transport der Baugruppen so nah wie möglich zum Verarbeitungsobjekt (Zusammenbau siehe Transport Feststellrolle vor Inbetriebnahme der Maschine arretieren. Wasserleitungsanschluss mit ¾“ Schlauch herstellen. Zuleitung öffnen, um die Schlauchleitung zu entlüften und von Verschmutzungen zu reinigen. -
Seite 18: Die Betrieb Als Mischpumpe
Hauptwendeschalter (1) auf Stellung I. Wasservorlauftaste (2) betätigen (Wasserpumpe läuft). ACHTUNG! Die Wasserversorgung der G 4 kann auch aus einem Wasserfass erfolgen. Dabei ist zu beachten, dass ein Saugkorb mit Filtersieb (Artikelnr.00 00 69 06) und eine Druckerhöhungspumpe vorgeschaltet werden müssen. - Seite 19 PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Zur Inbetriebnahme muß der grüne Drucktaster „Betrieb EIN“ wieder betätigt werden. Zellenradschalter kurz auf "Hand" schalten. Das Zellenrad kann auf die Stellungen HAND Zellenrad läuft immer bei angeschlossener und eingeschalteter Maschine. In dieser Stellung kann der Mischzone, bei stehender Pumpe, Material beigegeben werden.
- Seite 20 PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Roten Drucktaster „Betrieb AUS“ betätigen (Maschine bleibt stehen). Luftschlauch an Luftarmatur und Spritzgerät ankuppeln. Kompressor einschalten. Alle benötigten Mörtelschläuche miteinander verbinden und zur Vermeidung von Stopfern mit Wasser durchspülen (Wasser nicht in den Schläuchen stehenlassen). Hierzu Putzstück (im Werkzeugbeutel) verwenden.
-
Seite 21: Mörtelkonsistenz
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Durch Öffnen und Schließen des Lufthahns am Spritzgerät kann die Maschine nun ein- und ausgeschaltet werden. HINWEIS: Wird ohne Luft gearbeitet (z.B. beim Pumpen von Fließestrich) so wird die Maschine über eine 42V-Fernsteuerung ein- und ausgeschaltet. Hierzu muß... -
Seite 22: Maßnahmen Bei Arbeitsende / Reinigung
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Maßnahmen bei Arbeitsende / Reinigung ACHTUNG! Vor Demontage der Schneckenpumpe und Öffnen des Motorkippflansches muß unbedingt darauf geachtet werden, daß Pumpe und Schläuche drucklos sind. Bei Arbeitsende Materialzufuhr (Zellenrad) abschalten, Zellenradschalter (1) auf Stellung "0" drehen Mischrohr leerfahren. - Seite 23 PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Zur Reinigung werden die Schläuche inklusive Mörteldruckmanometer am Wasserentnahmeventil mit Hilfe des Putzstücks (im Werkzeugbeutel) angeschlossen. Dadurch wird Pumpe geschont. Schlaucheingang muß vorher eine wassergetränkte Schwammkugel hineingedrückt werden. Anschließend Wasserventil öffnen Schwammkugel Schlauchende austritt.
-
Seite 24: Beseitigen Von Schlauchverstopfern
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Beseitigen von Schlauchverstopfern Gemäß Unfallverhütungsvorschrift der Bauberufsgenossenschaft müssen die mit dem Beseitigen von Verstopfungen beauftragten Personen aus Sicherheitsgründen eine Schutzbrille tragen und sich so aufstellen, daß sie von austretendem Mörtel nicht getroffen werden. -
Seite 25: Maßnahmen Bei Wasserausfall
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Zugankerschrauben lösen, Pumpe entfernen, Rotor aus dem Stator herausdrücken und sorgfältig reinigen. Druckflansch oder Nachmischer (ROTOMIX oder ROTOQUIRL) reinigen. Mit Wasser und Spachtel die Mischzone und den Mischwendel säubern. Anschließend die Pumpe komplett zusammenbauen und betriebsbereit herrichten. -
Seite 26: Transport
Transport Zuerst Hauptstromkabel ziehen, danach alle anderen Kabelverbindungen lösen. Wasserzuleitungen entfernen. Die G 4 besteht aus zwei Einheiten (Mischrohr, Materialbehälter), die separat transportiert werden können ACHTUNG! Vor dem Öffnen der Kupplungen sicherstellen, daß die Schläuche drucklos sind (Anzeige am Mörteldruckmanometer beachten) Wartung Filter des Kompressors je nach Betrieb wöchentlich ausklopfen. -
Seite 27: Zubehör
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Zubehör PFT Einblashaube E1 für G 4 (Artikelnummer 20 60 02 13) Die PFT Einblashaube dient zur Beschickung der Mischpumpe mit Trockenmaterial mit Hilfe der pneumatischen Förderanlage PFT SILOMAT. PFT Übergabehaube mit Leerlaufsicherung für G 4 (Artikelnummer 20 60 05 00) Die PFT Übergabehaube dient zur Beschickung der Mischpumpe PFT G 4... -
Seite 28: Störung - Ursache - Abhilfe
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Störung – Ursache - Abhilfe Wie können Probleme bei der Mischpumpe PFT G 4 vermieden bzw. schnell behoben werden ? Störung Ursache Abhilfe Maschine läuft nicht an! Wasser - Wasserzuleitung überprüfen Wasserdruck zu niedrig - - Schmutzfängersiebe säubern... - Seite 29 PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Maschine schaltet nicht ab - Luftdrucksicherheitsschalter verstellt - Luftdrucksicherheitsschalter oder defekt einstellen - Luftschlauch defekt oder Dichtungen - Luftschlauch auswechseln oder defekt Kompressor überprüfen - Lufthahn am Spritzgerät defekt - Kompressor bringt zu wenig Leistung...
-
Seite 30: Ersatzteilzeichnung Materialbehälter Und Rahmen
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Ersatzteilzeichnung Materialbehälter und Rahmen Knauf PFT GmbH & Co.KG... -
Seite 31: Ersatzteilliste Materialbehälter Und Rahmen
00 01 13 86 Arretierungshebel G 4 mit Gummikappe RAL2004 20 20 96 01 Skt.-Schraube M10 x 45 DIN 933 verzinkt 00 00 25 84 Arretierungshebel Mischrohr G 4 mit einer Raste 20 70 61 10 Kugelknopf Form C, DIN 319... -
Seite 32: Ersatzteilzeichnung Zellenrad
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Ersatzteilzeichnung Zellenrad Knauf PFT GmbH & Co.KG... -
Seite 33: Ersatzteiliste Zellenrad
Art.-Nr. Bezeichnung 20 10 17 10 Zellenradringmutter M24 20 10 15 00 Zellenrad G 4 20 10 18 10 Zellenradbefestigungsteller 20 20 91 10 Federring B 12 DIN 127 verzinkt 20 20 99 61 Skt.-Schraube M12 x 20 DIN 933 verzinkt... -
Seite 34: Ersatzteilzeichnung Mischrohr Und Getriebemotor
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Ersatzteilzeichnung Mischrohr und Getriebemotor Knauf PFT GmbH & Co.KG... -
Seite 35: Ersatzteiliste Mischrohr Und Getriebemotor
20 20 72 00 Sicherungsmutter M8 DIN 985 verzinkt 20 20 78 01 Skt.-Schraube M 8 x 35 DIN 933 verzinkt 00 06 18 58 Mitnehmerklaue Guss G 4 mit rundem Fangt 20 20 72 00 Sicherungsmutter M8 DIN 985 verzinkt 00 02 32 71 Skt.-Schraube M 8 x 40 DIN 931 verzinkt... -
Seite 36: Ersatzteilzeichnung Pumpeneinheit
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Ersatzteilzeichnung Pumpeneinheit Knauf PFT GmbH & Co.KG... -
Seite 37: Ersatzteiliste Pumpeneinheit
20 20 07 90 Kupplung 35M-Teil 1 1/4" IG mit Dichtung 00 00 17 92 Doppelnippel 1 1/4" x 60 Nr. 23 verzinkt 00 04 16 64 Druckflansch R-Pumpe 1 1/4" AG, G 4 20 11 87 80 Zuganker M16 x 370mm (1Satz=2Stück) -
Seite 38: Ersatzteilzeichnung Schaltschrank 20 44
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Ersatzteilzeichnung Schaltschrank 20 44 03 00 Knauf PFT GmbH & Co.KG... -
Seite 39: Ersatzteiliste Schaltschrank 20440300
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Ersatzteilliste Schaltschrank 20 44 03 00 Pos. Anz. Art.-Nr. Bezeichnung 20 41 90 20 Feinsicherung 5 x 20, 2,5A, träge 20 41 90 70 Feinsicherung 5 x 30, 0,5A 00 02 22 25 Schaumgummiblock für Sicherungen 20 41 93 10 Sicherungsautomat 16A einpolig 20 44 66 10 Luftschütz DIL EM 10 42V 50Hz/48V 60Hz... -
Seite 40: Explosionszeichnung Schaltschrank 20440300
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Ersatzteilzeichnung Schaltschrank 20 44 03 00 Knauf PFT GmbH & Co.KG... -
Seite 41: Ersatzteiliste Schaltschrank 20440300
20 42 86 07 Buchseneinsatz 4-polig, HAN 3A 20 42 86 04 Anbaugehäuse 4/5-polig, HAN 3A/HA 4 20 42 74 00 CEE-Anbausteckdose 7 x 16A 6h rot Nr.738 00 02 21 04 Schaltschrank Leergehäuse G 4 PRIMA Knauf PFT GmbH & Co.KG... -
Seite 42: Ersatzteilzeichnung Wasserarmatur
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Ersatzteilzeichnung Wasserarmatur Knauf PFT GmbH & Co.KG... -
Seite 43: Ersatzteiliste Wasserarmatur
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Ersatzteilliste Wasserarmatur Pos. Anz. Art.-Nr. Bezeichnung 20 44 76 00 Druckschalter Typ FF4-4 0,22-4bar 20 20 37 10 Doppelnippel Sechskant 3/8" Nr.280 verzinkt 20 10 25 00 Wasser-Luft-Verteilerrohr 20 20 38 00 Winkel 1/2" IG-AG 45 ° Nr. 121 verzinkt 20 21 60 10 Manometer 0-6 bar 1/4"... -
Seite 44: Explosionszeichnung Kompressor K2 N 20134611
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Ersatzteilzeichnung Kompressor K2 N 20134611 Knauf PFT GmbH & Co.KG... -
Seite 45: Ersatzteiliste Kompressor K2 N 20134611
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Ersatzteilliste Kompressor K2 N 20134611 Pos. Anz. Art.-Nr. Bezeichnung 20 13 46 11 Luftkompressor K2 mit Druckabschaltung 20 20 20 00 EWO-Kupplung M-Teil 1/4"AG nicht sperrend 20 13 47 00 Dichtring 13 x 20 x 2 20 13 01 06 Verteiler für Druckabschaltung... -
Seite 46: Schaltplan Hauptstrom S163559A
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Schaltplan Hauptstrom S163559A Knauf PFT GmbH & Co.KG... -
Seite 47: Schaltplan Hauptstrom S163560A
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Schaltplan Hauptstrom S163560A Knauf PFT GmbH & Co.KG... -
Seite 48: Schaltplan Steuerstrom S163561A
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Schaltplan Steuerstrom S163561A Knauf PFT GmbH & Co.KG... -
Seite 49: Checkliste Für Jährliche Sachkundigen-Prüfung (Kopiervorlage)
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Checkliste für jährliche Sachkundigen-Prüfung (Kopiervorlage) Die Sachkundigenprüfung ist nach ZH1/575 einmal im Jahr durchzuführen. Als Nachweis dieser Prüfung erhält die Maschine und der Schaltschrank eine Prüfplakette. Das Prüfprotokoll ist auf Verlangen vorzuzeigen. Prüfdatum: Prüfer:... -
Seite 50: Technische Daten
PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Technische Daten Antrieb Pumpenmotor 5,5 kW Zellenradmotor 0,75 kW Drehzahl Pumpenmotor ca. 400 U/min Zellenradmotor ca. 28 U/min Stromaufnahme Pumpenmotor 11,5 A bei 400 V Zellenradmotor 2,2 A bei 400 V Stromanschluß 400 V Drehstrom 50Hz... - Seite 51 PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 Knauf PFT GmbH & Co.KG...
- Seite 52 PFT G 4 UMSCHALTBAR Bedienungsanleitung Stand 02.2006 WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co.KG Postfach 60 D-97343 Iphofen Einersheimer Straße 53 D-97346 Iphofen Telefon: 0 93 23/31-760 Telefax: 0 93 23/31-770 E-Mail info@pft-iphofen.de Internet www.pft.de...
