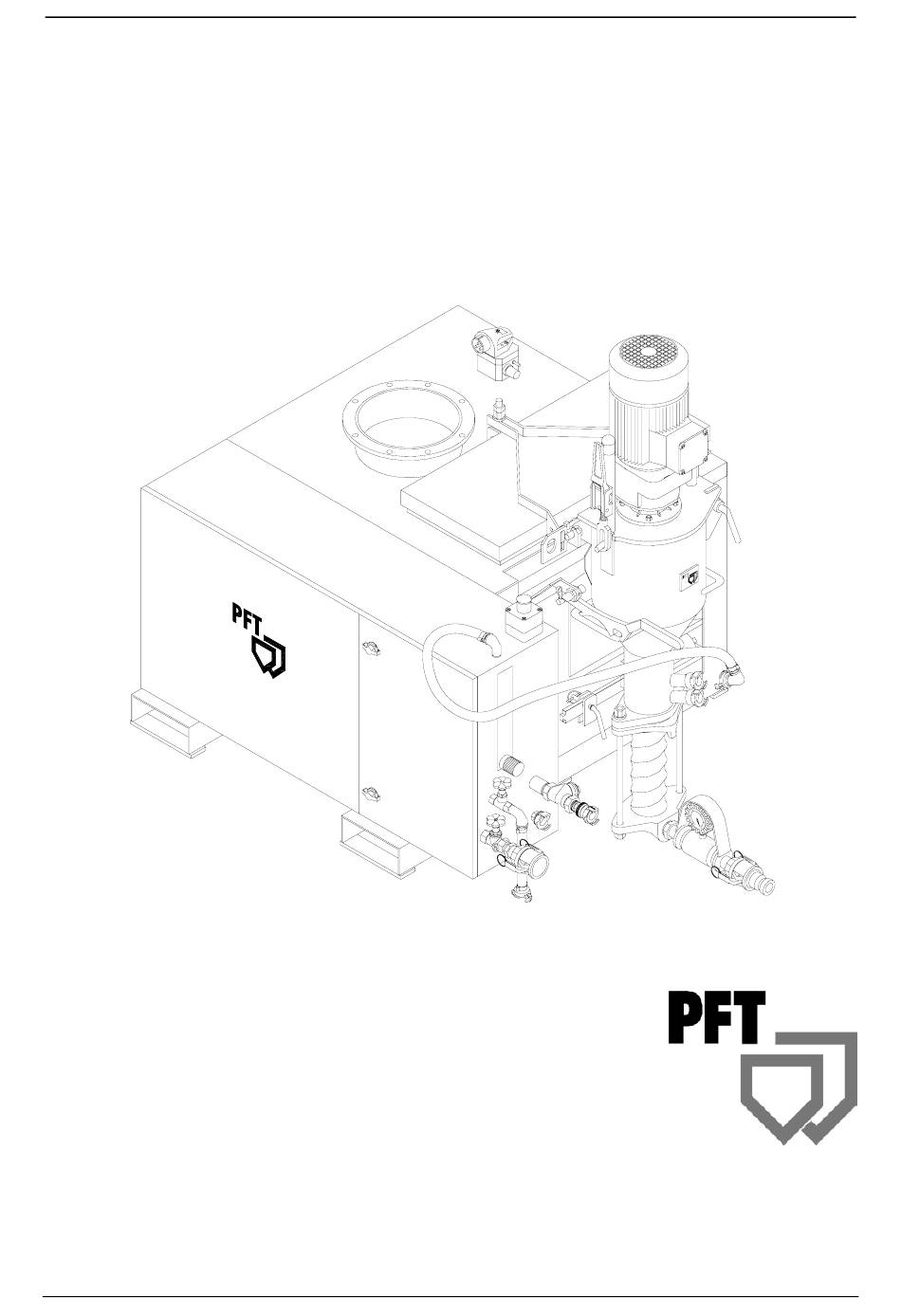

- Seite 1 PFT G 4 Trans Bedienungsanleitung Stand 05.2006 BEDIENUNGSANLEITUNG (Artikelnummer der Bedienungsanleitung: 00 08 32 67) (Artikelnummer der Stückliste: 00 08 29 58) MISCHPUMPE PFT G 4 TRANS WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co.KG...
-
Seite 2: Inhaltsverzeichnis
Technische Daten ............................................5 Grundlegende Sicherheitshinweise ......................................6 Position der Sicherheitsaufkleber ......................................7 Sicherheitspiktogramme ...........................................8 Allgemeine Sicherheitshinweise .......................................9 Übersicht G 4 TRANS Art.-Nr. 00 08 29 58 ....................................11 Übersicht Wasser / Luftarmatur ......................................12 Übersicht Schaltschrank.........................................13 Einstellwerte (Werkseinstellung)......................................14 Kontrollieren des Förder.- und Rückstaudruckes:...................................16 Inbetriebnahme der Maschine ........................................17 Inbetriebnahme der Maschine ........................................18... - Seite 3 Glückwunsch zu Ihrem Kauf. Sie haben gut gewählt, da Sie Qualität eines Markenproduktes aus gutem Hause schätzen. Die Mischpumpe PFT G 4 TRANS ist auf dem neuesten technischen Stand. Sie wurde so funktionsgerecht gestaltet, damit sie bei den rauhen Baustellenbedingungen ein treuer Helfer ist.
-
Seite 4: Bestimmungsgemäße Verwendung
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Bestimmungsgemäße Verwendung Die PFT G 4 TRANS ist eine kontinuierlich arbeitende Mischpumpe für fabrikmäßig vorgemischte und maschinengängige Werktrockenmörtel bis zu einer Korngröße von 2mm. Die Verarbeitungsrichtlinien der Materialhersteller sind immer zu beachten. Funktionsweise: Der Trockenmaterialbehälter der Silomischpumpe PFT G 4 TRANS ist direkt unter dem Siloauslauf... -
Seite 5: Technische Daten
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Technische Daten Antrieb Pumpenmotor 5,5 kW Zellenradmotor 0,75 kW Drehzahl Pumpenmotor (je nach Ausführung) 400 U/min Zellenradmotor (je nach Ausführung) ca.28 U/min Stromaufnahme Pumpenmotor (je nach Ausführung) 11,0 A bei 400 V Zellenradmotor (je nach Ausführung) 1,75 A bei 400 V Stromanschluß... -
Seite 6: Grundlegende Sicherheitshinweise
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Grundlegende Sicherheitshinweise ACHTUNG ! Sollten Ergänzungsteile für spezielle Bearbeitungen installiert werden, die nicht in der gegenwärtigen Bedienungsanleitung angegeben sind, ist es nötig, sich an die Gebrauchs-, Sicherheits- und Wartungsvorschriften zu halten. ACHTUNG ! Es ist verboten, die Maschine für andere als die vorgesehenen Zwecke... -
Seite 7: Position Der Sicherheitsaufkleber
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 ACHTUNG! Während der Maschinenvorbereitung und des Betriebes darf die Gitterabdeckung nicht entfernt werden. ACHTUNG! Besondere Angaben bzw. Ge- und Verbote zur Schadensverhütung. Die Maschine ist nur in technisch einwandfreiem Zustand, sowie bestimmungsgemäß, sicherheits- und gefahrenbewußt, unter Beachtung der Bedienungsanleitung zu benutzen! Insbesondere sind Störungen,... -
Seite 8: Sicherheitspiktogramme
Stand 05.2006 Sicherheitspiktogramme 00008744 Aufkleber Piktogramm Achtung! Nicht in.. 00008743 Aufkleber Piktogramm bei Frostgefahr... 00008745 Aufkleber Piktogramm max. Druck 40 bar. 00009000 Aufkleber PFT Quality Control mit CE 00083203 Aufkleber Piktogramm Sicherheit Schaltschrank 00008749 Aufkleber Piktogramm Luftanschluss 00008748 Aufkleber Piktogramm... -
Seite 9: Allgemeine Sicherheitshinweise
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Allgemeine Sicherheitshinweise 1. Die Sicherheits- und Gefahrenhinweise an der Maschine müssen beachtet und in lesbarem Zustand gehalten werden! 2. Ein- Ausschaltvorgänge, Kontrollanzeigen Signallampen sind gemäß Bedienungsanleitung zu beachten. 3. Die Maschine ist standsicher auf einer ebenen Fläche aufzustellen und gegen ungewollte Bewegungen zu sichern. - Seite 10 Garantieanspruch erlischt. 24. Veränderungen an der Maschine sind nicht zulässig und führen dazu, dass jegliche Haftung durch die Knauf PFT GmbH & Co.KG ausgeschlossen wird. 25. Bei Pumpen und Mischpumpen sind zusätzlich noch folgende Sicherheitshinweise zu beachten: Bei Spritzarbeiten ist ein geeigneter Personenschutz zu tragen: Schutzbrille, Sicherheitsschuhe, Schutzbekleidung, Handschuhe, evtl.
-
Seite 11: Übersicht G 4 Trans Art.-Nr. 00 08 29 58
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Übersicht G 4 TRANS Art.-Nr. 00 08 29 58 Siloanschluss Durchmesser 250 mm Füllstandsmelder Typ SG 12 42V Deckel und Schutzgitter Mischpumpenmotor 5,5KW 400U/min Zellenradmotor 0,75KW 28U/min Mischrohr mit Wechselflansch Abdeckung Übergang Zellenrad-Mischrohr... -
Seite 12: Übersicht Wasser / Luftarmatur
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Übersicht Wasser / Luftarmatur 1. Kompressor K2 Ein / Aus 2. Luftsicherheitsschalter 3. Druckminderer 4. Wasserdurchflussmesser 5. Not-Ausschalter 6. Wasser von Wasserarmatur zum Mischrohr 7. Magnetventil Wasserarmatur 8. Wasserdruckerhöhungspumpe AV3 PK65N 9. Nadelventil zur Regulierung der Wassermenge 10. -
Seite 13: Übersicht Schaltschrank
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Übersicht Schaltschrank 1. Zellenrad Hand 0 Auto.S3 Hauptschalter Q1 3. Kompressor Hand 0 Auto.S4 Ein / Aus Taster S1/H1 5. Wasserpumpe Hand 0 Auto.S14 Mischpumpe rückwärts S6 7. Wasservorlauf S2 Dauerstrom 230V X2 9. -
Seite 14: Einstellwerte (Werkseinstellung)
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Einstellwerte (Werkseinstellung) Sicherheitsschalter Maschine einschalten Maschine ausschalten Wasser 2,2 bar 1,9 bar Luft 0,9 bar 1,2 bar Kompressor 2,5 bar 3,1 bar Druckminderventil 1,9 bar bei maximalem Durchlass Kompressor-Sicherheitsventil 4,0 bar gegen vollkommen geschlossene Luftleitung (werkseitig eingestellt und mit Rändelschraube gesichert) - Seite 15 Rückstaudruck von ca. 2/3 des max. Druck von der Schneckenpumpe gehalten werden. Um den Rückstaudruck zu kontrollieren, empfehlen wir, den PFT - Druckprüfer mit Kupplung und Ablasshahn (Art.-Nr. 20 21 68 10) zu verwenden. Knauf PFT GmbH & Co.KG...
-
Seite 16: Kontrollieren Des Förder.- Und Rückstaudruckes
Vorher Materialbehälter Pumpeneinheit Zuganker Schutzgitter auf ordnungsgemäßem Zusammenbau Kontrollieren Förderschlauch anschließen an Pumpe anschließen. Am Schlauchende den Druckprüfer (1) (PFT Art. 20 21 68 02) mit Ablasshahn ankuppeln. Kugelhahn (2) am Druckprüfer öffnen. Maschine einschalten und nur mit Wasser laufen lassen bis Wasser am Kugelhahn (2) austritt. -
Seite 17: Inbetriebnahme Der Maschine
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Inbetriebnahme der Maschine Spritzschutz (1) zwischen Materialbehälter und Mischrohr entfernen. Hierzu das Mischrohr entriegeln (2) und hochkippen. Danach wieder verriegeln. Wasserleitungsanschluss mit 1“ Schlauch herstellen. Zuleitung öffnen, um die Schlauchleitung zu entlüften und von Verschmutzungen zu reinigen. -
Seite 18: Inbetriebnahme Der Maschine
Stand 05.2006 Drehflügelmelder (1) anschließen. Silobelüftung (2) anschließen. Inbetriebnahme der Maschine Schaltschrank mit Strom versorgen. (PFT Art. 20 42 39 20 Stromkabel 5 x 4 25m CEE. 32A) Hauptschalter einschalten. Drucktaster „EIN“ (1) betätigen. Wasservorlauftaste (2) betätigen (Wasserpumpe läuft). Wasserfaktor einstellen. -
Seite 19: Inbetriebnahme Der Maschine
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Inbetriebnahme der Maschine Es muss in der Mischzone so viel Wasser beim Anfahren vorhanden sein, dass der Kopf des Rotors bedeckt ist (auf Wasserverlust achten, evtl. Schneckenpumpe defekt). Wasserstand kontrollieren (kann bei abgekipptem Pumpenmotor... -
Seite 20: Beschicken Des Vorratsbehälters Mit Trockenmörtel
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Beschicken des Vorratsbehälters mit Trockenmörtel Beschicken des Vorratsbehälters mit Trockenmörtel. Siloklappe öffnen. Blindstecker (1) einstecken Kompressor (2) auf Hand schalten. Drucktaster (3) Silo belüften – rütteln 20sec. drücken. Kontrollleuchte (4) kein Material erlischt. -
Seite 21: Mörtelschläuche Vorschmieren
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Mörtelschläuche Vorschmieren ACHTUNG! Auf saubere und korrekte Verbindung der Kupplung achten. Die Mörtelschläuche zur Vermeidung von Stopfern einzeln mit Wasser (besser Kleister) durchspülen (Wasser nicht in den Schläuchen stehen lassen ). Bei unbekannter Mörtelqualität ca. 3 Liter dünnflüssige Kalk- oder Gipsschlämme in den ersten Schlauch nach der Maschine eingießen. -
Seite 22: Spritzgerät
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Spritzgerät Spritzgerät (Feinputz- oder Quetschventil-Spritzgerät) Mörtelschlauch anschliessen. Wasserpumpe (1) auf Automatik schalten Drucktaster "EIN" (2) drücken und Lufthahn (3) am Spritzgerät öffnen. Die Maschine läuft nun an; mit dem Putzen kann begonnen werden. -
Seite 23: Maßnahmen Bei Arbeitsende / Reinigung
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Arbeitsunterbrechung ACHTUNG! Hinsichtlich Pausen sind die Richtlinien der Materialhersteller unbedingt zu beachten. Vor längeren Unterbrechungen ist es zweckmäßig, die Pumpe zu reinigen. Dabei entsprechend Seite 23/24 Maßnahmen bei Arbeitsende und Reinigung verfahren. Jedes Unterbrechen des Spritzvorganges bewirkt eine geringe Unregelmäßigkeit in der Konsistenz des Materials, was sich jedoch... - Seite 24 PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Reinigerwelle und Mischrohrreiniger mit den Schabern nach unten einsetzen. Motorkippflansch zuklappen und mit Schnellverschluss arretieren Grünen Drucktaster „Betrieb EIN“ drücken ca. 5 - 10 sec. laufen lassen bis Mischrohr gereinigt ist. Roten Drucktaster „Betrieb AUS“ drücken, Mischerreiniger ausbauen.
-
Seite 25: Beseitigen Von Schlauchverstopfern
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Beseitigen von Schlauchverstopfern Gemäß Unfallverhütungsvorschrift Bauberufsgenossenschaft müssen die mit dem Beseitigen von Verstopfungen beauftragten Personen aus Sicherheitsgründen eine Schutzbrille tragen und sich so aufstellen, dass sie von austretendem Mörtel nicht getroffen werden. Zellenradmotor (1) ausschalten. -
Seite 26: Maßnahmen Bei Frostgefahr
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Maßnahmen bei Frostgefahr Alle Schläuche entfernen. Wasserentnahmeventil (1) öffnen. Schlauchreinigungsventil (2) öffnen. Hauptschalter (1) Ein. Drucktaster (2) Aus. Kompressor Hand schalten. Anlage Entwässern (4) drücken kein Wasser mehr Entwässerungsmagnetventil mehr austritt. Wasserschlauch (1) vom Mischrohr entfernen und am Anschluss Wasser (2) ankuppeln. -
Seite 27: Transport
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Transport Hauptstromkabel ziehen, danach alle anderen Kabelverbindungen lösen. ACHTUNG! Vor dem Öffnen der Kupplungen sicherstellen, dass die Schläuche drucklos sind (Anzeige am Mörteldruckmanometer beachten) Wasserzuleitungen entfernen. Mörtelschläuche entfernen. Spritzschutz (1) zwischen Materialbehälter und Mischrohr klemmen. - Seite 28 PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Türen (1) verschließen. Wasserschlauch am Mischrohr (2) ankuppeln. Mischrohrreiniger (3) und Pumpe sichern. Kippflansch (4) schließen. Mischrohr (5) sichern. Deckel (6) schließen. Kontrollieren alle Zuleitungen Schläuche abgekuppelt sind. ACHTUNG! Aufkleber Sicherheitshinweise zum Transport an der Maschine beachten! Knauf PFT GmbH &...
-
Seite 29: Wartung
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Wartung Schmutzfängersiebe im Druckminderer sollen mindestens alle zwei Wochen herausgenommen und gereinigt, notfalls erneuert werden. Messingsieb im Wassereingang täglich kontrollieren. Zubehör ROTOMIX D-Pumpen kpl. mit 35-er Kupplung (Artikelnr.20 11 80 00) Nachmischer zum besseren Aufschließen und Durchmischen des Materials. -
Seite 30: Störung - Ursache - Abhilfe
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Störung – Ursache - Abhilfe Abhilfe Störung Ursache Maschine läuft nicht an! Wasser - Wasserzuleitung überprüfen Wasserdruck zu niedrig - - Schmutzfängersiebe säubern Manometer zeigt weniger als 2,2bar - Druckerhöhungspumpe anschalten Maschine läuft nicht an! - Seite 31 PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Maschine schaltet nicht ab - Luftdrucksicherheitsschalter verstellt - Luftdrucksicherheitsschalter oder defekt einstellen - Luftschlauch defekt oder Dichtungen - Luftschlauch auswechseln oder defekt Kompressor überprüfen - Lufthahn am Spritzgerät defekt - Kompressor bringt zu wenig Leistung...
-
Seite 32: Ersatzteilzeichnung Materialbehälter Und Rahmen
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Ersatzteilzeichnung Materialbehälter und Rahmen Knauf PFT GmbH & Co.KG... -
Seite 33: Ersatzteilliste Materialbehälter Und Rahmen
20 10 28 06 Gummiauflagestreifen 20 x 15 x 200 einseitig klebebeschichtet 00 08 36 06 Griff für Spritzschutz RAL1015 00 08 34 94 Spritzschutz 320 x 380 G 4 TRANS 00 05 70 44 Skt.-Mutter M20 x 1,5 DIN 936 verzinkt... -
Seite 34: Ersatzteilzeichnung Zellenrad
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Ersatzteilzeichnung Zellenrad Knauf PFT GmbH & Co.KG... -
Seite 35: Ersatzteilliste Zellenrad
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Ersatzteilliste Zellenrad Pos. Anz. Art.-Nr. Bezeichnung 20 10 17 10 Zellenradringmutter M24 RAL2004 00 04 91 79 Zellenrad G 54 tiefgezogen RAL2004 20 10 18 10 Zellenradbefestigungsteller 00 04 11 27 Skintopverschraubung M 20 x 1,5 20 42 87 00 CEE-Stecker 4 x 16A 7h schwarz Nr. -
Seite 36: Ersatzteilzeichnung Mischrohr / Getriebemotor
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Ersatzteilzeichnung Mischrohr / Getriebemotor Knauf PFT GmbH & Co.KG... -
Seite 37: Ersatzteilliste Mischrohr / Getriebemotor
Bezeichnung 00 04 80 15 Verschlusskappe PVC 1" (rund, schwarz) 00 08 34 55 Kippflansch G 4 TRANS Rohrbüge gekürzt RAL1015 20 10 09 00 Dichtung Kippflansch G4 Moosgummi 20 x 15 x 750 00 00 83 63 Motoranschlußkabel 2,3m mit CEE-Stecker 6h rot Ringöse 5mm... -
Seite 38: Ersatzteilzeichnung Wasserarmatur Armaturenblock
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Ersatzteilzeichnung Wasserarmatur Armaturenblock Knauf PFT GmbH & Co.KG... -
Seite 39: Ersatzteilliste Wasserarmatur / Armaturenblock
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Ersatzteilliste Wasserarmatur / Armaturenblock Pos. Anz. Art.-Nr. Bezeichnung 20 20 36 11 Winkel 1/2" IG Nr.90 verzinkt 20 20 09 00 Geka-Kupplung 1/2" AG 20 20 17 00 Dichtung Geka-Kupplung (VPE=50Stück) 20 19 04 10 Wasser-/Luftschlauch 1/2" x 960mm 20 20 25 00 Schlauchklemme 20-23 (VPE=10Stück) -
Seite 40: Ersatzteilzeichnung Luftarmatur / Verteilerrohr
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Ersatzteilzeichnung Luftarmatur / Verteilerrohr Knauf PFT GmbH & Co.KG... -
Seite 41: Ersatzteilliste Wasserarmatur / Verteilerrohr
00 05 51 98 Polyamidschlauch PA12 lfm. 00 06 58 98 Steckverschraubung QS - 3/8-12 00 08 34 02 Wasser-Luft-Verteiler. G 4 TRANS RAL1015 00 03 59 09 EWO Kupplung M-Teil IG 20 20 41 00 T-Stück 3/8" IG Nr. 130 verzinkt 20 20 51 12 Reduziernippel 3/8"... -
Seite 42: Ersatzteilzeichnung Wasserarmatur Druckerhöhungspumpe
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Ersatzteilzeichnung Wasserarmatur Druckerhöhungspumpe Knauf PFT GmbH & Co.KG... -
Seite 43: Ersatzteilliste Wasserarmatur Druckerhöhungspumpe
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Ersatzteilliste Wasserarmatur Druckerhöhungspumpe Pos. Anz. Art.-Nr. Bezeichnung 00 00 11 30 Druckerhöhungspumpe AV3 PK65N 20 20 62 00 Sicherungsmutter M6 DIN 985 verzinkt 00 02 33 75 U-Scheibe B 6,4 DIN 125 gelb-chrom. -
Seite 44: Ersatzteilzeichnung Luftkompressor
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Ersatzteilzeichnung Luftkompressor Knauf PFT GmbH & Co.KG... -
Seite 45: Ersatzteilliste Luftkompressor
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Ersatzteilliste Luftkompressor Pos. Anz. Art.-Nr. Bezeichnung 20 20 20 00 EWO-Kupplung M-Teil 1/4"AG nicht sperrend 00 02 01 80 Bogen 1/4" 90° IG-AG Nr.1 verzinkt 20 13 00 15 Luftkompressor K2 kpl. mit Anschlusskabel und Stecker 4 x 16 A unverpackt RAL2004 00 05 87 30 Führungsschiene Kompressor CMP 30 II RAL1021... -
Seite 46: Ersatzteilzeichnung Schaltschrank
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Ersatzteilzeichnung Schaltschrank Knauf PFT GmbH & Co.KG... -
Seite 47: Ersatzteilliste Schaltschrank
00 05 38 86 LED - Widerstand-Vorschaltelement f. 42V 00 03 62 49 Verschluss Schaltschrank (Doppelbart) 00 08 29 64 Schaltschrank G 4 Trans 20 42 72 00 Schuko-Anbausteckdose 16A blau 20 42 94 00 CEE-Kupplung 3 x 16A 12h weiß Nr.715 X8... -
Seite 48: Ersatzteilzeichnung Schaltschrank
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Ersatzteilzeichnung Schaltschrank Knauf PFT GmbH & Co.KG... -
Seite 49: Ersatzteilliste Schaltschrank
20 42 86 04 Anbaugehäuse 4/5-polig, HAN 3A/HA 4 00 00 21 29 CEE-Gerätestecker 5 x 32A 6h rot Klappdeckel X1 00 08 29 99 Leergehäuse G 4 Trans RAL7032/Struktur 20 42 41 70 Heizband ca. 1,5m, 42V E 20 42 66 10 CEE - Anbausteckdose 4 x 16A 6h rot Nr.144, Flansch 71 x 87 X6 00 02 20 66 CEE - Anbausteckdose 4 x 16A 7h Schwarz 500V Flanschmaß... -
Seite 50: Ersatzteilzeichnung Armaturenschrank
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Ersatzteilzeichnung Armaturenschrank Knauf PFT GmbH & Co.KG... -
Seite 51: Ersatzteilliste Armaturenschrank
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Ersatzteilliste Armaturenschrank Pos. Anz. Art.-Nr. Bezeichnung 00 08 34 30 Gehäuse Steuerschrank CMP 30 II RAL1015 00 05 59 72 Not-Aus-Taster M22 komplett CMP 30 II 20 20 66 03 Sicherungshutmutter M8 DIN 986 verzinkt 00 08 34 33 Deckel Installationsöffnung Steuerschrank CMP 30 II RAL1015... -
Seite 52: Ersatzteilzeichnung Spritzgeräte
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Ersatzteilzeichnung Spritzgeräte Knauf PFT GmbH & Co.KG... -
Seite 53: Ersatzteilliste Spritzgeräte
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Ersatzteilliste Spritzgeräte 20 19 00 11 Feinputzgerät 25mm LW24, Düse 14mm, 30° lang 00 04 62 26 Spritzgerät-Quetschventil 25mm Kunststoff 20 19 60 00 Spritzgerät 35mm 20 19 00 02 Feinputzgerät 25mm LW24, Düse 14mm 20 19 12 00 Feinputzdüse 20mm... -
Seite 54: Schaltplan
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Schaltplan Knauf PFT GmbH & Co.KG... -
Seite 55: Schaltplan
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Schaltplan Knauf PFT GmbH & Co.KG... -
Seite 56: Schaltplan
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Schaltplan Knauf PFT GmbH & Co.KG... -
Seite 57: Schaltplan
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Schaltplan Knauf PFT GmbH & Co.KG... -
Seite 58: Schaltplan
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Schaltplan Knauf PFT GmbH & Co.KG... -
Seite 59: Checkliste Für Jährliche Sachkundigen-Prüfung (Kopiervorlage)
PFT G 4 Trans Bedienungsanleitung Stand 05.2006 Checkliste für jährliche Sachkundigen-Prüfung (Kopiervorlage) Die Sachkundigenprüfung ist nach ZH1/575 einmal im Jahr durchzuführen. Als Nachweis dieser Prüfung erhält die Maschine und der Schaltschrank eine Prüfplakette. Das Prüfprotokoll ist auf Verlangen vorzuzeigen. Prüfdatum: Prüfer:... - Seite 60 PFT G 4 Trans Bedienungsanleitung Stand 05.2006 WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co.KG Postfach 60 D-97343 Iphofen Einersheimer Straße 53 D-97346 Iphofen Telefon: 0 93 23/31-760 Telefax: 0 93 23/31-770 E-Mail info@pft-iphofen.de Internet www.pft.de...
