Betriebsanleitung
PFT Druckerhöhungspumpen AV
Sicherheit - Übersicht – Bedienung - Ersatzteillisten

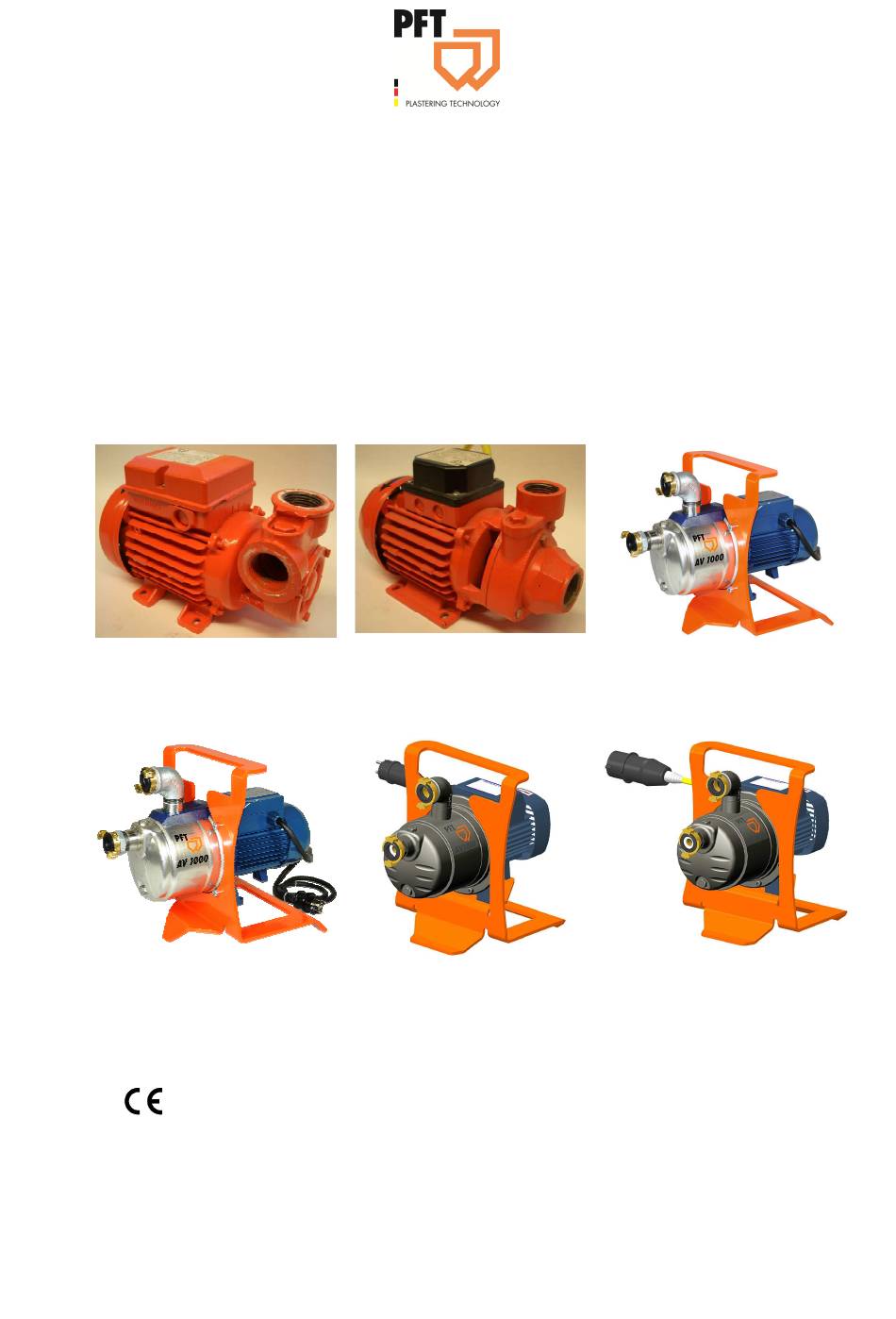

Druckerhöhungspumpe SL-
AV3
PQ 0,37KW 230 / 400V
Druckerhöhungspumpe
AV1000 230V kpl.
Artikelnummer: 00226715
Artikelnummer der Betriebsanleitung: 00 23 21 35
Druckerhöhungspumpe SL-
AV3
PK 0,37KW 230 / 400V
Druckerhöhungspumpe
AV1000/1 230V kpl.
Artikelnummer: 00497368
Vor Beginn aller Arbeiten Betriebsanleitung lesen!

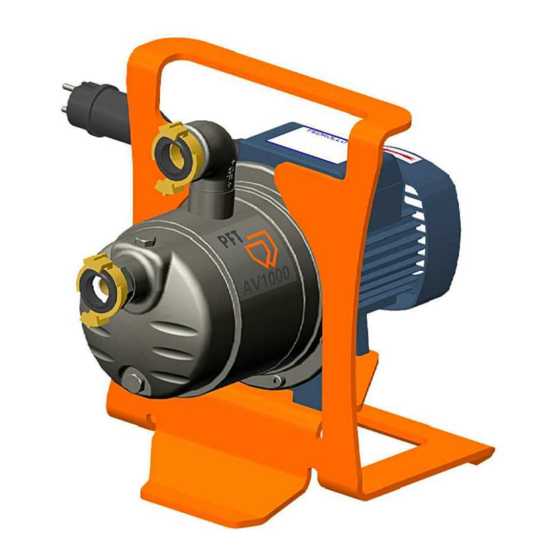

Druckerhöhungspumpe AV1000
400V kpl.
Artikelnummer: 00226713
Druckerhöhungspumpe
AV1000/1 400V kpl
Artikelnummer: 00492679
Inhaltsverzeichnis
Verwandte Anleitungen für PFT AV Serie
Inhaltszusammenfassung für PFT AV Serie
- Seite 1 Inhaltsverzeichnis 2016-09-09 Betriebsanleitung PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Druckerhöhungspumpe SL- Druckerhöhungspumpe SL- Druckerhöhungspumpe AV1000 400V kpl. PK 0,37KW 230 / 400V PQ 0,37KW 230 / 400V Artikelnummer: 00226713 Druckerhöhungspumpe Druckerhöhungspumpe Druckerhöhungspumpe AV1000/1 400V kpl AV1000 230V kpl.
- Seite 2 © Knauf PFT GmbH & Co.KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Tel.: +49 (0) 93 23/31-760 Fax: +49 (0) 0 93 23/31-770 Technische Hotline +49 9323 31-1818 info@pft-iphofen.de Internet: www.pft.eu 2016-09-09...
-
Seite 3: Inhaltsverzeichnis
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Inhaltsverzeichnis Bestimmungsgemäße Verwendung ... 23 Allgemeines ..........6 Informationen zur Betriebsanleitung ..6 Transport, Lagerung und Verpackung ..24 Informationen zu den Sicherheitshinweis für den Transport . 24 Sicherheitshinweisen ......6 Transportinspektion ...... - Seite 4 PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Inhaltsverzeichnis 15.1 Ersatzteilzeichnung AV1000 400V 15.10 Ersatzteilliste AV1000 400V Art. Nr. Art. Nr. 00226713 kpl......38 00492679 kpl........47 15.2 Ersatzteilliste AV1000 400V Art. Nr. 15.11 Ersatzteilzeichnung AV1000/1 400V 00226713 kpl.
- Seite 5 PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Allgemeines 2016-09-09...
-
Seite 6: Allgemeines
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Allgemeines 1 Allgemeines 1.1 Informationen zur Betriebsanleitung Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Voraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise Handlungsanweisungen. Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen... -
Seite 7: Symbol Warnung
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Symbolerklärung 2.2 Symbol WARNUNG WARNUNG! M weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn nicht gemieden wird. 2.3 Symbol VORSICHT VORSICHT! M weist auf eine möglicherweise gefährliche... -
Seite 8: Haftungsbeschränkung
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Symbolerklärung 2.4 Haftungsbeschränkung Alle Angaben und Hinweise in dieser Anleitung wurden unter Berücksichtigung der geltenden Normen und Vorschriften, dem Stand der Technik sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Der Hersteller übernimmt keine Haftung für Schäden aufgrund: Nichtbeachtung der Anleitung Nichtbestimmungsgemäßer Verwendung... -
Seite 9: Ersatzteile
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Sicherheit 2.6 Ersatzteile WARNUNG! Verletzungsgefahr durch falsche Ersatzteile! Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen oder Totalausfall führen sowie die Sicherheit beeinträchtigen. Deshalb: – Nur Originalersatzteile Herstellers verwenden. Ersatzteile über Vertragshändler beziehen. -
Seite 10: Bedienpersonal
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Sicherheit Der Betreiber muss während der gesamten Einsatzzeit des Gerätes prüfen, ob die von ihm erstellten Betriebsanweisungen dem aktuellen Stand der Regelwerke entsprechen und diese falls erforderlich anpassen. Der Betreiber muss die Zuständigkeiten für Installation, Bedienung, Wartung und Reinigung eindeutig regeln und festlegen. - Seite 11 PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Sicherheit Fachpersonal ist aufgrund seiner fachlichen Ausbildung, Kenntnisse und Erfahrung sowie Kenntnis der einschlägigen Bestimmungen in der Lage, die ihm übertragenen Arbeiten auszuführen und mögliche Gefahren selbstständig zu erkennen. Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen sowie Kenntnis der einschlägigen Normen und...
-
Seite 12: Bestimmungsgemäße Verwendung
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Sicherheit 3.3 Bestimmungsgemäße Verwendung Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert konstruiert. Druckerhöhungspumpe wird allem Druckerhöhungspumpe Zwischenschaltung Mörtelmischer und Mörtelmischpumpen bei nicht ausreichendem Wasserdruck verwendet. Zu dem kann sie als Saugpumpe zum Ansaugen von Flüssigkeiten aus Behältern, zum entleeren... -
Seite 13: Besondere Gefahren
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Sicherheit Sicherheitsschuhe zum Schutz vor schweren herabfallenden Teilen und Ausrutschen auf rutschigem Untergrund. Schutzbrille zum Schutz der Augen vor umherfliegenden Teilen und Flüssigkeitsspritzern. Gehörschutz zum Schutz vor Gehörschäden. Schutzhelm zum Schutz vor herabfallenden und umherfliegenden Teilen und Materialien. - Seite 14 PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Sicherheit Elektrischer Strom GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Berührung mit spannungsführenden Teilen besteht unmittelbare Lebensgefahr. Beschädigung der Isolation oder einzelner Bauteile kann lebens- gefährlich sein. Deshalb: – Bei Beschädigungen der Isolation Spannungs- versorgung sofort abschalten und Reparatur veranlassen.
-
Seite 15: Sicherheitseinrichtungen
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Sicherheit Bewegte Bauteile WARNUNG! Verletzungsgefahr durch bewegte Bauteile! Rotierende und/oder linear bewegte Bauteile können schwere Verletzungen verursachen. Deshalb: – Während des Betriebs nicht in bewegte Bauteile eingreifen oder bewegten Bauteilen hantieren. -
Seite 16: Verhalten Im Gefahrenfall Und Bei Unfällen
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Sicherheit 3.7 Verhalten im Gefahrenfall und bei Unfällen Vorbeugende Maßnahmen Stets auf Unfälle oder Feuer vorbereitet sein! Erste-Hilfe-Einrichtungen (Verbandkasten, Decken usw.) und Feuerlöscher griffbereit aufbewahren. Personal mit Unfallmelde-, Erste-Hilfe- und Rettungseinrichtun- gen vertraut machen. -
Seite 17: Technische Daten Druckerhöhungspumpe
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Technische Daten Druckerhöhungspumpe 4 Technische Daten Druckerhöhungspumpe 4.1 Allgemeine Angaben PFT SL-AV3 PQ 0,37KW 400V PFT SL-AV3 PQ 0,37KW 400V 00 12 82 97 Angabe Wert Einheit Gewicht 5,7 kg 4.1.1 Anschlusswerte... -
Seite 18: Allgemeine Angaben Pft Sl-Av3 Pq 0,37Kw 230V
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Technische Daten Druckerhöhungspumpe 4.2 Allgemeine Angaben PFT SL-AV3 PQ 0,37KW 230V PFT SL-AV3 PQ 0,37KW 230V 00 11 13 20 Angabe Wert Einheit Gewicht 5,9 kg 4.2.1 Anschlusswerte Wasser Angabe... -
Seite 19: Allgemeine Angaben Pft Sl-Av3 Pk 0,37Kw 400V
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Technische Daten Druckerhöhungspumpe 4.3 Allgemeine Angaben PFT SL-AV3 PK 0,37KW 400V PFT SL-AV3 PK 0,37KW 400V 00 11 13 19 Angabe Wert Einheit Gewicht 5,7 kg 4.3.1 Anschlusswerte Wasser Angabe... -
Seite 20: Allgemeine Angaben Pft Sl-Av3 Pk 0,37Kw 230V
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Technische Daten Druckerhöhungspumpe 4.4 Allgemeine Angaben PFT SL-AV3 PK 0,37KW 230V PFT SL-AV3 PK 0,37KW 230V 00 23 13 67 Angabe Wert Einheit Gewicht 5,7 kg 4.4.1 Anschlusswerte Wasser Angabe... -
Seite 21: Allgemeine Angaben Pft Av1000 400V
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Technische Daten Druckerhöhungspumpe 4.5 Allgemeine Angaben PFT AV1000 400V PFT AV1000 – 1000/1 400V 00226713 - 00492679 Angabe Wert Einheit Gewicht 10,5 kg 4.5.1 Anschlusswerte Wasser Angabe Wert Einheit Anschluss... -
Seite 22: Allgemeine Angaben Pft Av1000 230V
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Technische Daten Druckerhöhungspumpe 4.6 Allgemeine Angaben PFT AV1000 230V PFT AV1000 – 1000/1 230V 00226715 - 00497368 Angabe Wert Einheit Gewicht 10 kg 4.6.1 Anschlusswerte Wasser Angabe Wert Einheit Anschluss... -
Seite 23: Beschreibung Pft Druckerhöhungspumpe
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Beschreibung PFT Druckerhöhungspumpe 5 Beschreibung PFT Druckerhöhungspumpe 5.1 Einsatzgebiet Druckerhöhungspumpe Druckerhöhungspumpe wird allem Druckerhöhungspumpe zur Zwischenschaltung am Mörtelmischer und Mörtelmischpumpen nicht ausreichendem Wasserdruck verwendet. Zu dem kann sie als Saugpumpe zum Ansaugen von Flüssigkeiten aus Behältern, zum entleeren kleiner Becken und... -
Seite 24: Transport, Lagerung Und Verpackung
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Transport, Lagerung und Verpackung 6 Transport, Lagerung und Verpackung 6.1 Sicherheitshinweis für den Transport Unsachgemäßer Transport VORSICHT! Beschädigungen durch unsachgemäßen Transport! Bei unsachgemäßem Transport können Sachschä- den in erheblicher Höhe entstehen. -
Seite 25: Sicherheit
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Sicherheit Zur Verpackung Die einzelnen Packstücke sind entsprechend den zu erwartenden Transportbedingungen verpackt. Für die Verpackung wurden ausschließlich umweltfreundliche Materialien verwendet. Die Verpackung soll die einzelnen Bauteile bis zur Montage vor Transportschäden,... -
Seite 26: Vorbereitung Druckerhöhungspumpe
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Vorbereitung Druckerhöhungspumpe 8 Vorbereitung Druckerhöhungspumpe Elektrische Anlage Achtung! Die Pumpe nur an Steckdosen mit Schutzkontakt anschließen. Erhöhung Sicherheit empfehlen wir den Stromkreis, an dem die Pumpe angeschlossen wird, eine Fehlerstromschutzschaltung... -
Seite 27: Inbetriebnahme Druckerhöhungspumpe
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Erstinbetriebnahme, Pumpe füllen 9.1 Inbetriebnahme Druckerhöhungspumpe Vor dem Betrieb der Pumpe die folgenden Hinweise beachten. Die Pumpe muss in horizontaler Position aufgestellt werden. Vor der Inbetriebnahme müssen sowohl die Saugleitung (1) als auch die Druckleitung (2) angeschlossen werden. - Seite 28 PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Erstinbetriebnahme, Pumpe füllen Grundlegendes WARNUNG! Verletzungsgefahr durch unsachgemäß ausge- führte Wartungsarbeiten! Unsachgemäße Wartung kann schweren Personen- oder Sachschäden führen. Deshalb: – Vor Beginn der Arbeiten für ausreichende Montagefreiheit sorgen. – Auf Ordnung und Sauberkeit am Montageplatz achten! Lose aufeinander- oder umher liegende Bauteile und Werkzeuge sind Unfallquellen.
-
Seite 29: Ausschalten Im Notfall
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Ausschalten im Notfall 10 Ausschalten im Notfall In Gefahrensituationen müssen Maschinenbewegungen möglichst schnell gestoppt und die Energiezufuhr ausgeschaltet werden. Nach den Rettungsmaßnahmen Sofern es die Schwere des Notfalls bedingt, zuständige Behörden informieren. -
Seite 30: Wartung
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Wartung Persönliche Schutzausrüstung Folgende Schutzausrüstung bei allen Wartungsarbeiten tragen: Arbeitsschutzkleidung. Schutzbrille, Schutzhandschuhe, Sicherheitsschuhe, Gehörschutz. 12 Wartung 12.1 Wartungsarbeiten an der Maschine Grundlegendes WARNUNG! Verletzungsgefahr durch unsachgemäß ausge- führte Wartungsarbeiten! Unsachgemäße Wartung... -
Seite 31: Maßnahmen Nach Erfolgter Wartung
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Maßnahme bei Frostgefahr ACHTUNG! Beschädigung der Pumpe Jede Beschädigung Pumpe führt Leistungsverlust und erzeugt Gefahr für Personen und/oder Gegenständen. 12.2 Maßnahmen nach erfolgter Wartung Nach Beendigung der Wartungsarbeiten und vor dem ersten Einschalten die folgenden Schritte durchführen:... -
Seite 32: Demontage
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Demontage Elektrische Anlage GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Kontakt mit stromführenden Bauteilen besteht Lebensgefahr. Eingeschaltete elektrische Bauteile können unkontrollierte Bewegungen ausführen und zu schwersten Verletzungen führen. − Vor Beginn der Arbeiten elektrische Versorgung abschalten und gegen Wiedereinschalten sichern. -
Seite 33: Demontage
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Demontage Elektrische Anlage GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Kontakt mit stromführenden Bauteilen besteht Lebensgefahr. Eingeschaltete elektrische Bauteile können unkontrollierte Bewegungen ausführen und zu schwersten Verletzungen führen. Deshalb: – Vor Beginn der Demontage die elektrische Versorgung abschalten und endgültig abtrennen. -
Seite 34: Ersatzteilzeichnung Av3 Pq 400V Art. Nr. 00128297
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 15 Ersatzteilzeichnung, Ersatzteilliste 15.1 Ersatzteilzeichnung AV3 PQ 400V Art. Nr. 00128297 15.2 Ersatzteilzeichnung AV3 PQ 230V Art. Nr. 00111320 2016-09-09... -
Seite 35: Ersatzteilzeichnung, Ersatzteilliste
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 15.3 Ersatzteilliste AV3 PQ Art. Nr. 00128297 / 00111320 Pos. Stck. Art.-Nr. Bezeichnung 00 23 29 02 Lüfterhaube SL-AV3 Auf Anfrage Lüfterrad SL-AV3 Auf Anfrage Lagerdeckel hinten SL-AV3... -
Seite 36: Ersatzteilzeichnung Av3 Pk 400V Art. Nr. 00111319
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 15.4 Ersatzteilzeichnung AV3 PK 400V Art. Nr. 00111319 15.5 Ersatzteilzeichnung AV3 PK 230V Art. Nr. 00231367 2016-09-09... -
Seite 37: Ersatzteilliste Av3 Pk 400V Art. Nr
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 15.6 Ersatzteilliste AV3 PK 400V Art. Nr. 00111319 / 00231367 Pos. Stck. Art.-Nr. Bezeichnung 00 23 29 02 Lüfterhaube SL-AV3 Auf Anfrage Lüfterrad SL-AV3 Auf Anfrage Lagerdeckel hinten SL-AV3... -
Seite 38: Ersatzteilzeichnung Av1000 400V Art. Nr. 00226713 Kpl
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 15.1 Ersatzteilzeichnung AV1000 400V Art. Nr. 00226713 kpl. 2016-09-09... -
Seite 39: Ersatzteilliste Av1000 400V Art. Nr. 00226713 Kpl
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 15.2 Ersatzteilliste AV1000 400V Art. Nr. 00226713 kpl. Pos. Stck. Art.-Nr. Bezeichnung 00 22 67 13 Druckerhöhungspumpe AV1000 400V G 4 kpl. 00 41 41 12 Druckerhöhungspumpe G 4 X AV1000 230/400V kpl. mit Aufkleber 00 19 64 44 Druckerhöhungspumpe AV1000 230/400V 50Hz ohne Aufkleber... -
Seite 40: Ersatzteilzeichnung Av1000 400V Art. Nr. 00226713
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 15.3 Ersatzteilzeichnung AV1000 400V Art. Nr. 00226713 2016-09-09... -
Seite 41: Ersatzteilliste Av1000 400V Art. Nr
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 15.4 Ersatzteilliste AV1000 400V Art. Nr. 00226713 Pos. Stck. Art.-Nr. Bezeichnung Auf Anfrage Schrauben für Pumpenkörper Pumpenkörper AV1000 (nicht mehr lieferbar, kein Ersatz) Auf Anfrage Schraube mit O-Ring Auf Anfrage Mutter für Laufrad... -
Seite 42: Ersatzteilzeichnung Av1000 230V Art. Nr. 00226715
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 15.5 Ersatzteilzeichnung AV1000 230V Art. Nr. 00226715 2016-09-09... -
Seite 43: Ersatzteilliste Av1000 230V Art. Nr
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 15.6 Ersatzteilliste AV1000 230V Art. Nr. 00226715 Pos. Stck. Art.-Nr. Bezeichnung 00 22 67 15 Druckerhöhungspumpe AV1000 230V G 4 kpl. 00 13 02 13 Druckerhöhungspumpe AV1000 230V/50Hz 20 42 41 35 Motoranschlusskabel 1,3m Schuko-Stecker 20 20 97 11 Zylinderschraube mit Innenskt. -
Seite 44: Ersatzteilzeichnung Av1000 230V Art. Nr. 00226715
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 15.7 Ersatzteilzeichnung AV1000 230V Art. Nr. 00226715 2016-09-09... -
Seite 45: Ersatzteilliste Av1000 230V Art. Nr
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 15.8 Ersatzteilliste AV1000 230V Art. Nr. 00226715 Pos. Artikel-Nr. Bezeichnung Auf Anfrage Schraube Pumpenkörper Pumpenkörper AV1000 (nicht mehr lieferbar, kein Ersatz) Auf Anfrage Schraube mit Dichtung Auf Anfrage O-Ring Pumpenkörper AV1000... -
Seite 46: Ersatzteilzeichnung Av1000/1 400V Art. Nr. 00492679 Kpl
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 15.9 Ersatzteilzeichnung AV1000/1 400V Art. Nr. 00492679 kpl. 2016-09-09... -
Seite 47: Ersatzteilliste Av1000 400V Art. Nr. 00492679 Kpl
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 15.10 Ersatzteilliste AV1000 400V Art. Nr. 00492679 kpl. Pos. Stck. Art.-Nr. Bezeichnung 00492679 Druckerhöhungspumpe AV1000/1 400V kpl. 00228434 Motoranschlusskabel 2,5m für Wasserpumpe 400V 3Ph. 00493513 Druckerhöhungspumpe G 4 X AV1000/1 230/400 50H kpl. -
Seite 48: Ersatzteilzeichnung Av1000/1 400V Art. Nr. 00492679
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 15.11 Ersatzteilzeichnung AV1000/1 400V Art. Nr. 00492679 2016-09-09... -
Seite 49: Nr. 00492679
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 15.12 Ersatzteilliste AV1000/1 400V Art. Nr. 00492679 Pos. Stck. Art.-Nr. Bezeichnung Auf Anfrage Einführungstülle Auf Anfrage Schraube Auf Anfrage Klemmenkastendeckel Auf Anfrage Schraube Auf Anfrage Klemmbrett (400V) Auf Anfrage Lagerdeckel hinten Auf Anfrage Schraube Auf Anfrage Lüfter... -
Seite 50: Ersatzteilzeichnung Av1000/1 230V Art. Nr. 00497368 Kpl
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 15.13 Ersatzteilzeichnung AV1000/1 230V Art. Nr. 00497368 kpl. 2016-09-09... -
Seite 51: Ersatzteilliste Av1000 230V Art. Nr. 00497368 Kpl
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 15.14 Ersatzteilliste AV1000 230V Art. Nr. 00497368 kpl. Pos. Stck. Art.-Nr. Bezeichnung 00497368 Druckerhöhungspumpe AV1000/1 230V kpl. 20424135 Motoranschlusskabel 1,3m Schuko-Stecker 00497451 Druckerhöhungspumpe AV1000/1 230V1P 50Hz kpl 20203620 Winkel 1"... -
Seite 52: Ersatzteilzeichnung Av1000/1 230V Art. Nr. 00497368 Kpl
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 15.15 Ersatzteilzeichnung AV1000/1 230V Art. Nr. 00497368 kpl. 2016-09-09... -
Seite 53: Ersatzteilliste Av1000 230V Art. Nr. 00497368 Kpl
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 15.16 Ersatzteilliste AV1000 230V Art. Nr. 00497368 kpl. Pos. Stck. Art.-Nr. Bezeichnung Auf Anfrage Einführungstülle Auf Anfrage Schraube Auf Anfrage Kontensator AV1000 Auf Anfrage Klemmenkastendeckel Auf Anfrage Schraube... -
Seite 54: Index
PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Index 16 Index Allgemeine Angaben AV1000 230V ....22 Ersatzteilliste AV3 PK ........37 Allgemeine Angaben AV1000 400V ....21 Ersatzteilliste AV3 PQ ........35 Allgemeine Angaben PK 230V ......20 Ersatzteilzeichnung AV1000 230V..... - Seite 55 PFT Druckerhöhungspumpen AV Sicherheit - Übersicht – Bedienung - Ersatzteillisten Personal Symbol GEFAHR ..........6 Demontage ............. 32 Symbol VORSICHT ..........7 Erstinbetriebnahme ......... 29 Symbol WARNUNG ..........7 Installation ............29 Symbole Schallleistungspegel .....17, 18, 19, 20, 21, 22 im Gefahrenbereich .........16...
