Protokoll: CAN2.0A
"
Bitrate: 50 kb/s
13.2.1 CAN-Bus-Anschlüsse
Bei Flowline-Anzeigen befinden sich die CAN-Bus-Schraubanschlüsse in den Steckverbindern X12 und X13.
Die Anschlüsse sind parallel, um die Verkettung des Busses von einem Gerät zum nächsten zu ermöglichen.
X12 ist mit „CAN In" und X13 mit „CAN Out" gekennzeichnet, elektrisch sind sie aber parallel und gleichwertig.
Bus-Anschlüsse
Tabelle 20
X12, X13:1 CAN_GND
X12, X13:2 CAN_L
X12, X13:3 CAN_H
Die Klemmleiste dient zum Anschluss der Kabelschirmung.

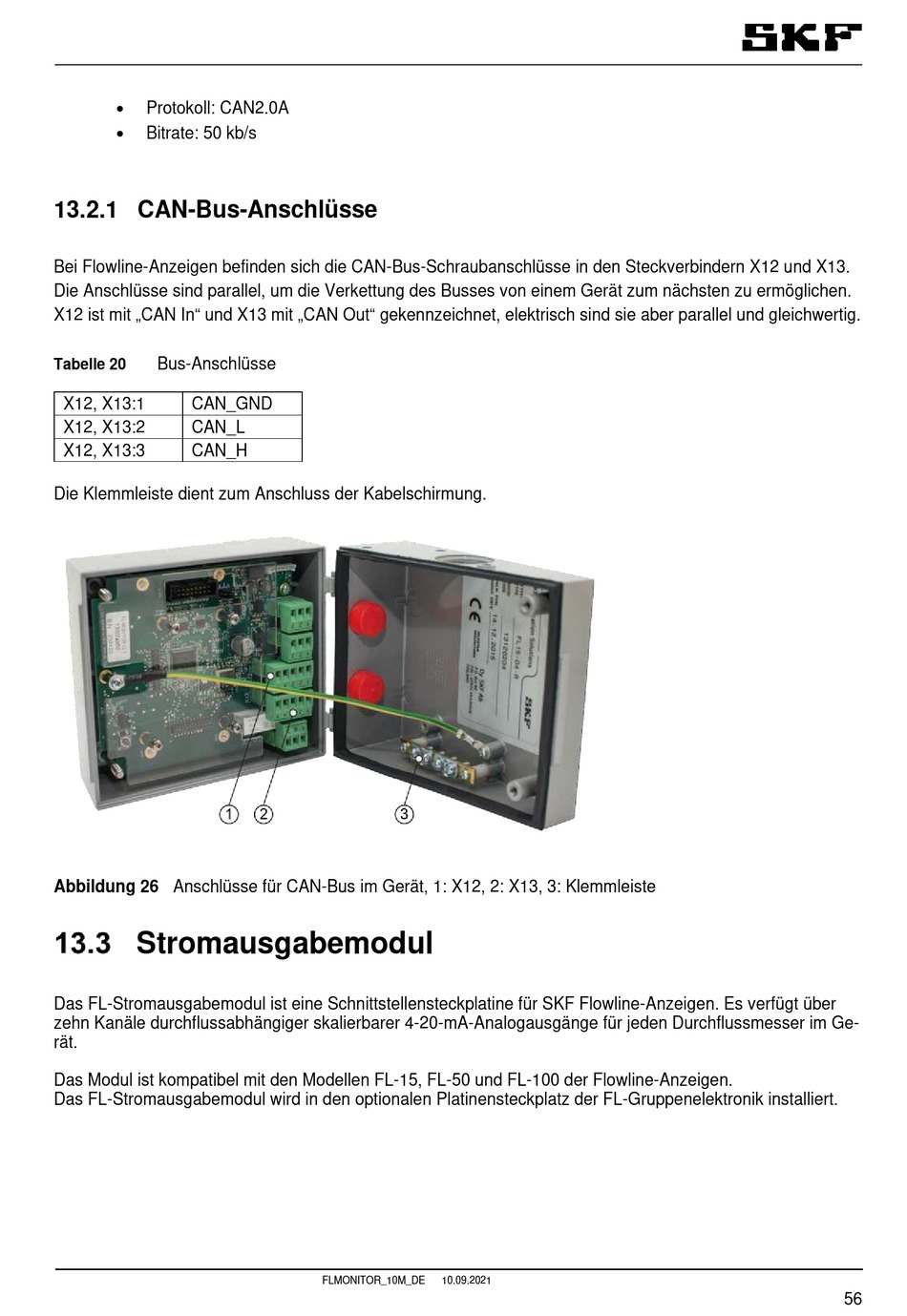

Abbildung 26 Anschlüsse für CAN-Bus im Gerät, 1: X12, 2: X13, 3: Klemmleiste

Stromausgabemodul

Das FL-Stromausgabemodul ist eine Schnittstellensteckplatine für SKF Flowline-Anzeigen. Es verfügt über
zehn Kanäle durchflussabhängiger skalierbarer 4-20-mA-Analogausgänge für jeden Durchflussmesser im Ge-
rät.
Das Modul ist kompatibel mit den Modellen FL-15, FL-50 und FL-100 der Flowline-Anzeigen.
Das FL-Stromausgabemodul wird in den optionalen Platinensteckplatz der FL-Gruppenelektronik installiert.
