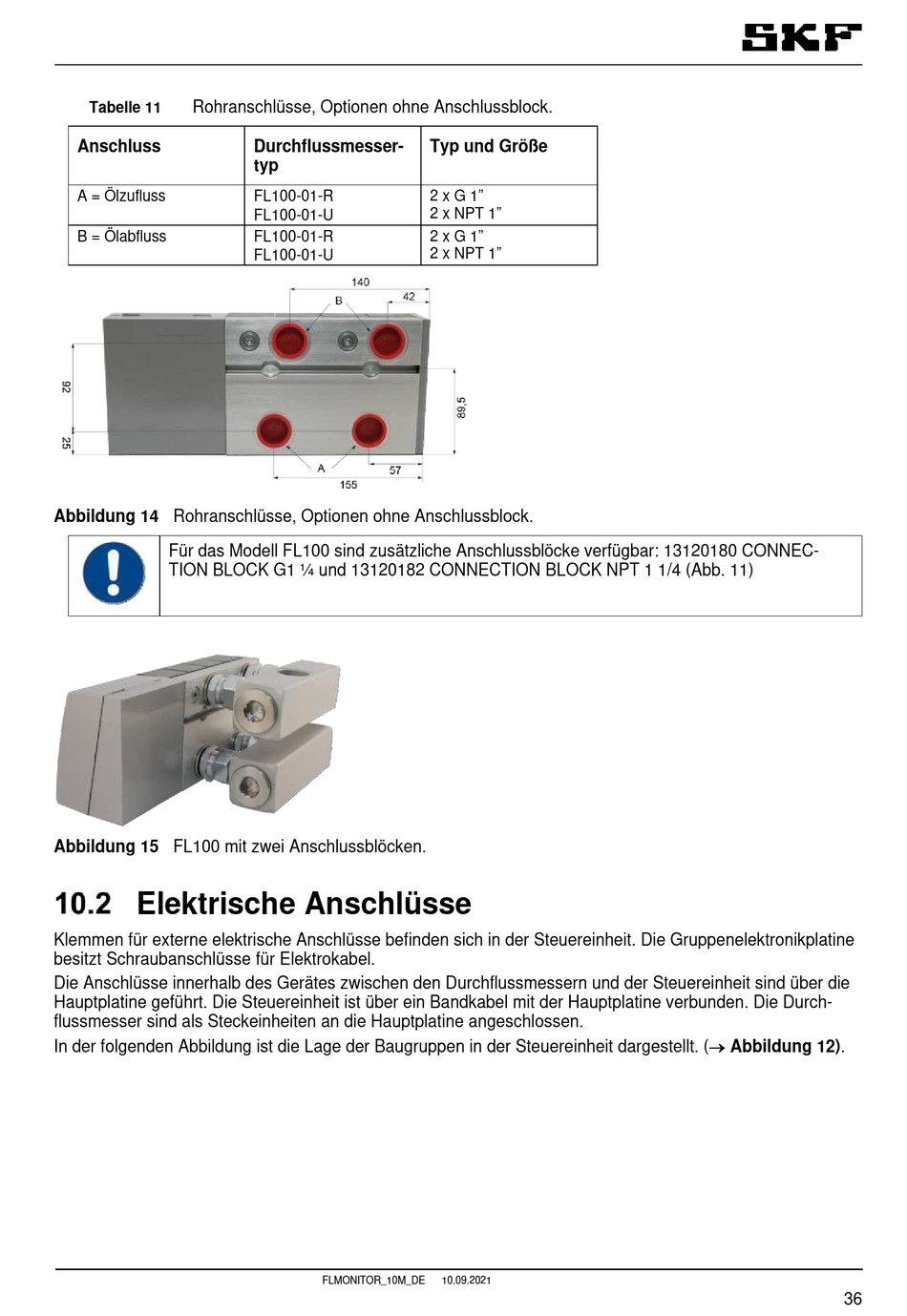

Rohranschlüsse, Optionen ohne Anschlussblock.
Tabelle 11
Anschluss
A = Ölzufluss
B = Ölabfluss
Abbildung 14 Rohranschlüsse, Optionen ohne Anschlussblock.
Für das Modell FL100 sind zusätzliche Anschlussblöcke verfügbar: 13120180 CONNEC-
TION BLOCK G1 ¼ und 13120182 CONNECTION BLOCK NPT 1 1/4 (Abb. 11)
Abbildung 15 FL100 mit zwei Anschlussblöcken.
Elektrische Anschlüsse
Klemmen für externe elektrische Anschlüsse befinden sich in der Steuereinheit. Die Gruppenelektronikplatine
besitzt Schraubanschlüsse für Elektrokabel.
Die Anschlüsse innerhalb des Gerätes zwischen den Durchflussmessern und der Steuereinheit sind über die
Hauptplatine geführt. Die Steuereinheit ist über ein Bandkabel mit der Hauptplatine verbunden. Die Durch-
flussmesser sind als Steckeinheiten an die Hauptplatine angeschlossen.
In der folgenden Abbildung ist die Lage der Baugruppen in der Steuereinheit dargestellt. (³ Abbildung 12).
Durchflussmesser-
typ
FL100-01-R
FL100-01-U
FL100-01-R
FL100-01-U
FLMONITOR_10M_DE
Typ und Größe
2 x G 1"
2 x NPT 1"
2 x G 1"
2 x NPT 1"
10.09.2021
36
