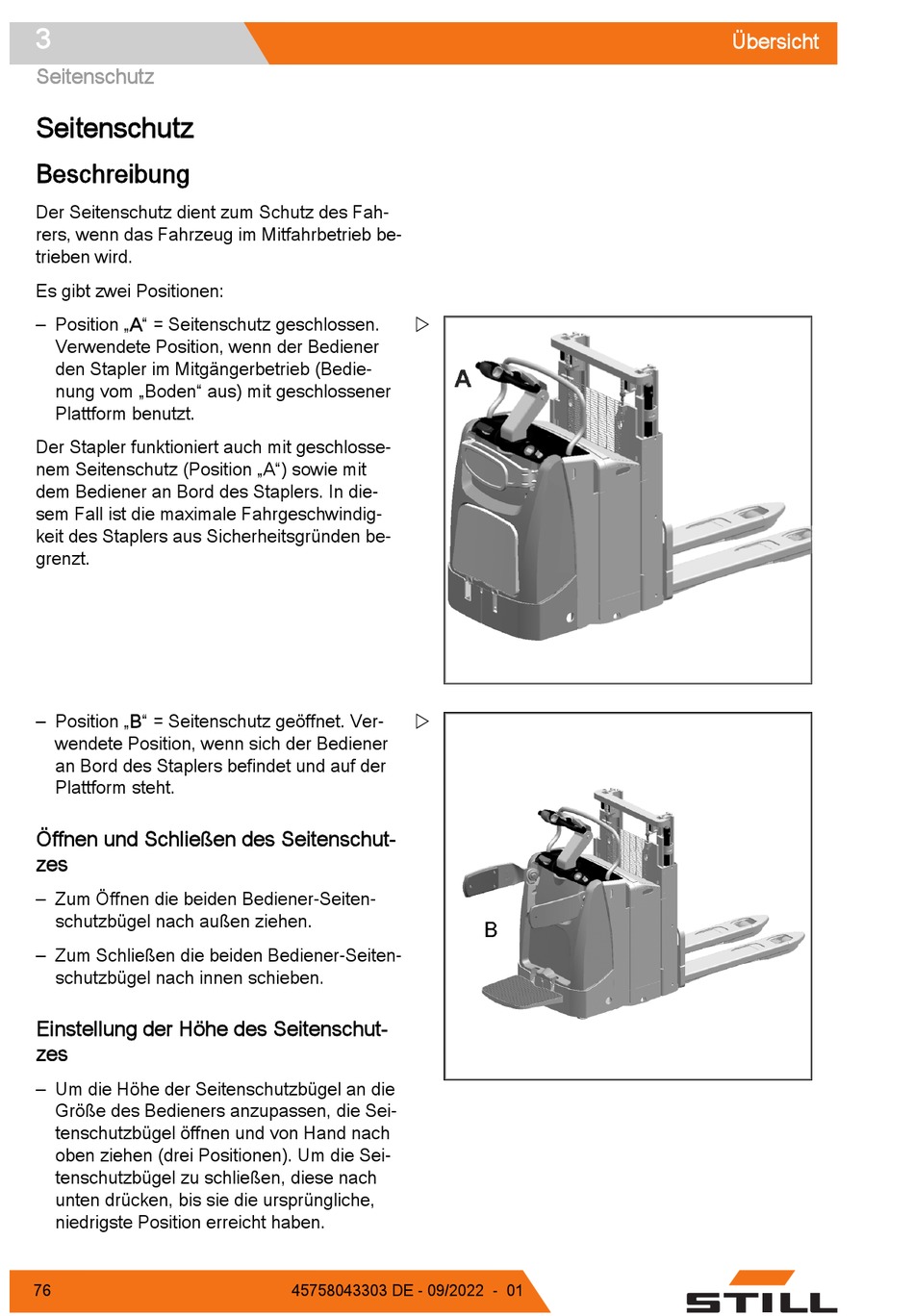

Seitenschutz

Seitenschutz

Beschreibung

Der Seitenschutz dient zum Schutz des Fah-
rers, wenn das Fahrzeug im Mitfahrbetrieb be-
trieben wird.
Es gibt zwei Positionen:
– Position „A" = Seitenschutz geschlossen.
Verwendete Position, wenn der Bediener
den Stapler im Mitgängerbetrieb (Bedie-
nung vom „Boden" aus) mit geschlossener
Plattform benutzt.
Der Stapler funktioniert auch mit geschlosse-
nem Seitenschutz (Position „A") sowie mit
dem Bediener an Bord des Staplers. In die-
sem Fall ist die maximale Fahrgeschwindig-
keit des Staplers aus Sicherheitsgründen be-
grenzt.
– Position „B" = Seitenschutz geöffnet. Ver-
wendete Position, wenn sich der Bediener
an Bord des Staplers befindet und auf der
Plattform steht.
Öffnen und Schließen des Seitenschut-
zes
– Zum Öffnen die beiden Bediener-Seiten-
schutzbügel nach außen ziehen.
– Zum Schließen die beiden Bediener-Seiten-
schutzbügel nach innen schieben.
Einstellung der Höhe des Seitenschut-
zes
– Um die Höhe der Seitenschutzbügel an die
Größe des Bedieners anzupassen, die Sei-
tenschutzbügel öffnen und von Hand nach
oben ziehen (drei Positionen). Um die Sei-
tenschutzbügel zu schließen, diese nach
unten drücken, bis sie die ursprüngliche,
niedrigste Position erreicht haben.
