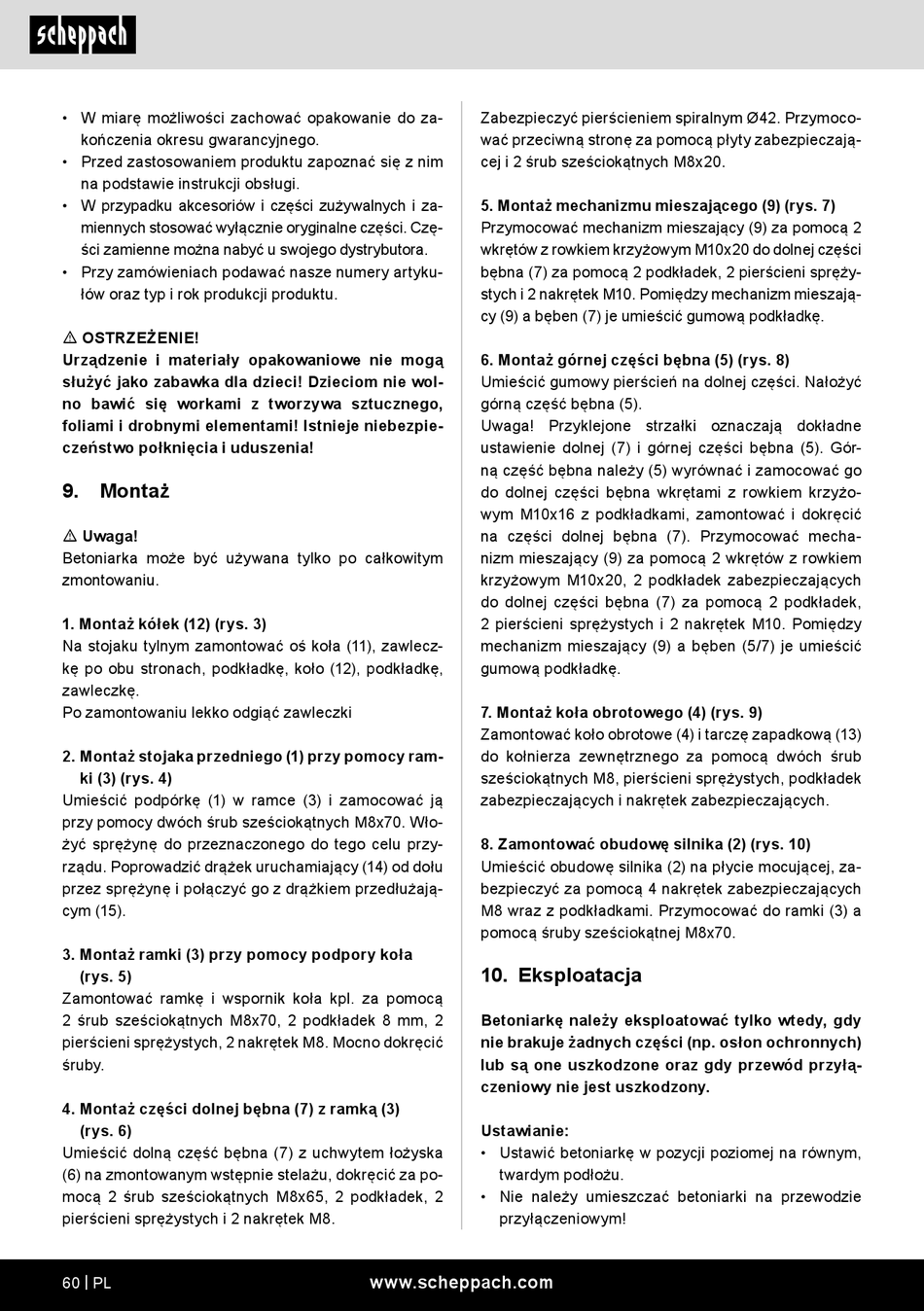

• W miarę możliwości zachować opakowanie do za-
kończenia okresu gwarancyjnego.
• Przed zastosowaniem produktu zapoznać się z nim
na podstawie instrukcji obsługi.
• W przypadku akcesoriów i części zużywalnych i za-
miennych stosować wyłącznie oryginalne części. Czę-
ści zamienne można nabyć u swojego dystrybutora.
• Przy zamówieniach podawać nasze numery artyku-
łów oraz typ i rok produkcji produktu.
m OSTRZEŻENIE!
Urządzenie i materiały opakowaniowe nie mogą
służyć jako zabawka dla dzieci! Dzieciom nie wol-
no bawić się workami z tworzywa sztucznego,
foliami i drobnymi elementami! Istnieje niebezpie-
czeństwo połknięcia i uduszenia!
9. Montaż
m Uwaga!
Betoniarka może być używana tylko po całkowitym
zmontowaniu.
1. Montaż kółek (12) (rys. 3)
Na stojaku tylnym zamontować oś koła (11), zawlecz-
kę po obu stronach, podkładkę, koło (12), podkładkę,
zawleczkę.
Po zamontowaniu lekko odgiąć zawleczki
2. Montaż stojaka przedniego (1) przy pomocy ram-
ki (3) (rys. 4)
Umieścić podpórkę (1) w ramce (3) i zamocować ją
przy pomocy dwóch śrub sześciokątnych M8x70. Wło-
żyć sprężynę do przeznaczonego do tego celu przy-
rządu. Poprowadzić drążek uruchamiający (14) od dołu
przez sprężynę i połączyć go z drążkiem przedłużają-
cym (15).
3. Montaż ramki (3) przy pomocy podpory koła
(rys. 5)
Zamontować ramkę i wspornik koła kpl. za pomocą
2 śrub sześciokątnych M8x70, 2 podkładek 8 mm, 2
pierścieni sprężystych, 2 nakrętek M8. Mocno dokręcić
śruby.
4. Montaż części dolnej bębna (7) z ramką (3)
(rys. 6)
Umieścić dolną część bębna (7) z uchwytem łożyska
(6) na zmontowanym wstępnie stelażu, dokręcić za po-
mocą 2 śrub sześciokątnych M8x65, 2 podkładek, 2
pierścieni sprężystych i 2 nakrętek M8.
60 | PL
Zabezpieczyć pierścieniem spiralnym Ø42. Przymoco-
wać przeciwną stronę za pomocą płyty zabezpieczają-
cej i 2 śrub sześciokątnych M8x20.
5. Montaż mechanizmu mieszającego (9) (rys. 7)
Przymocować mechanizm mieszający (9) za pomocą 2
wkrętów z rowkiem krzyżowym M10x20 do dolnej części
bębna (7) za pomocą 2 podkładek, 2 pierścieni spręży-
stych i 2 nakrętek M10. Pomiędzy mechanizm mieszają-
cy (9) a bęben (7) je umieścić gumową podkładkę.
6. Montaż górnej części bębna (5) (rys. 8)
Umieścić gumowy pierścień na dolnej części. Nałożyć
górną część bębna (5).
Uwaga! Przyklejone strzałki oznaczają dokładne
ustawienie dolnej (7) i górnej części bębna (5). Gór-
ną część bębna należy (5) wyrównać i zamocować go
do dolnej części bębna wkrętami z rowkiem krzyżo-
wym M10x16 z podkładkami, zamontować i dokręcić
na części dolnej bębna (7). Przymocować mecha-
nizm mieszający (9) za pomocą 2 wkrętów z rowkiem
krzyżowym M10x20, 2 podkładek zabezpieczających
do dolnej części bębna (7) za pomocą 2 podkładek,
2 pierścieni sprężystych i 2 nakrętek M10. Pomiędzy
mechanizm mieszający (9) a bęben (5/7) je umieścić
gumową podkładkę.
7. Montaż koła obrotowego (4) (rys. 9)
Zamontować koło obrotowe (4) i tarczę zapadkową (13)
do kołnierza zewnętrznego za pomocą dwóch śrub
sześciokątnych M8, pierścieni sprężystych, podkładek
zabezpieczających i nakrętek zabezpieczających.
8. Zamontować obudowę silnika (2) (rys. 10)
Umieścić obudowę silnika (2) na płycie mocującej, za-
bezpieczyć za pomocą 4 nakrętek zabezpieczających
M8 wraz z podkładkami. Przymocować do ramki (3) a
pomocą śruby sześciokątnej M8x70.

10. Eksploatacja

Betoniarkę należy eksploatować tylko wtedy, gdy
nie brakuje żadnych części (np. osłon ochronnych)
lub są one uszkodzone oraz gdy przewód przyłą-
czeniowy nie jest uszkodzony.
Ustawianie:
• Ustawić betoniarkę w pozycji poziomej na równym,
twardym podłożu.
• Nie należy umieszczać betoniarki na przewodzie
przyłączeniowym!
