Acqua Brevetti PuliMATIC Betriebs Und Installationsanleitung Seite 83

El panel de control (código 23022030) permite controlar directamente hasta dos usuarios
alimentados a 24 VCA (válvulas de solenoide EVC, relé para bombas, alarmas, etc.).
El panel tiene una entrada específica para el contacto libre de tensión con el que PuliMATIC está
equipado. Los usuarios son controlados por el panel cuando se recibe la señal de contacto limpio
del filtro PuliMATIC (fase de lavado). Al final del lavado, se envía una señal para apagar/cerrar los
usuarios conectados al panel.
A1.15 Otras conexiones (opcional)
PuliMATIC tiene dos salidas para la gestión de equipos auxiliares (electroválvulas,
alarmas, etc.) y una entrada para el diferencial de presión que se conectará de acuerdo
con los siguientes modos:

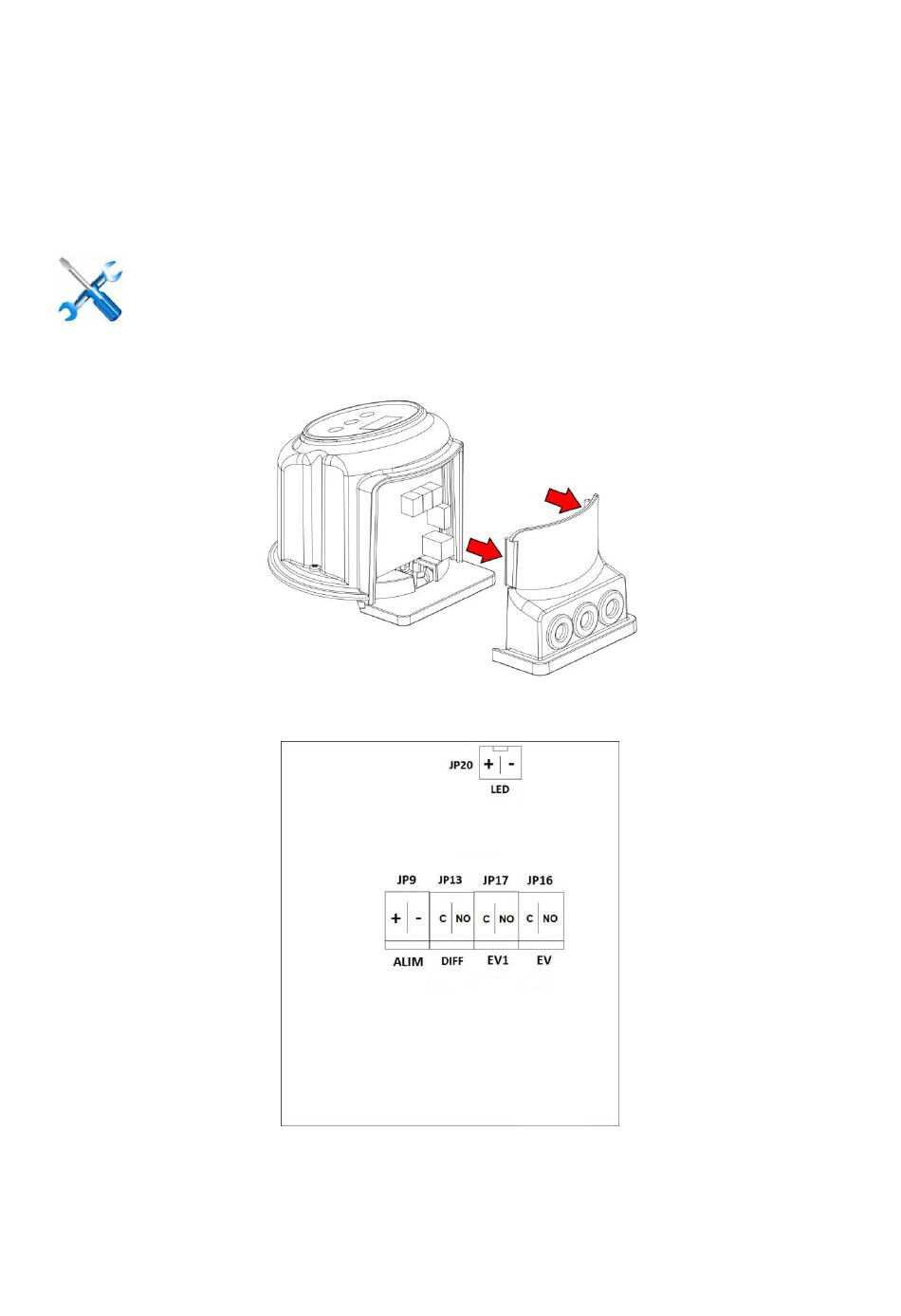

Retire la cubierta trasera usando un destornillador en las 2 ranuras y proceda como se muestra en
la siguiente figura:
debajo de la cubierta hay cuatro conexiones eléctricas:
PuliMATIC - ESPAÑOL
MAN141 PAGE ES-9
