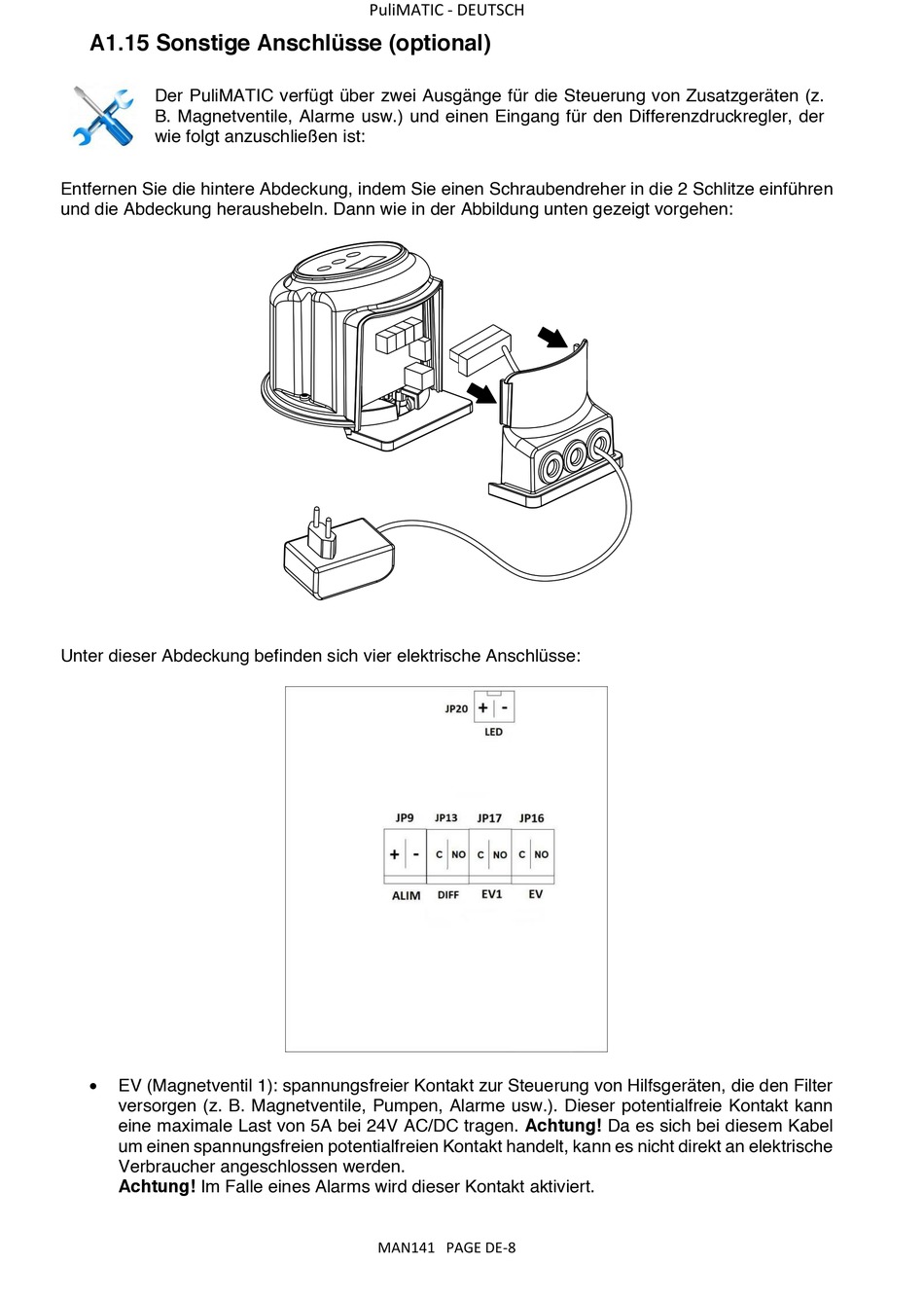

A1.15 Sonstige Anschlüsse (optional)
Der PuliMATIC verfügt über zwei Ausgänge für die Steuerung von Zusatzgeräten (z.
B. Magnetventile, Alarme usw.) und einen Eingang für den Differenzdruckregler, der
wie folgt anzuschließen ist:
Entfernen Sie die hintere Abdeckung, indem Sie einen Schraubendreher in die 2 Schlitze einführen
und die Abdeckung heraushebeln. Dann wie in der Abbildung unten gezeigt vorgehen:
Unter dieser Abdeckung befinden sich vier elektrische Anschlüsse:
EV (Magnetventil 1): spannungsfreier Kontakt zur Steuerung von Hilfsgeräten, die den Filter

versorgen (z. B. Magnetventile, Pumpen, Alarme usw.). Dieser potentialfreie Kontakt kann
eine maximale Last von 5A bei 24V AC/DC tragen. Achtung! Da es sich bei diesem Kabel
um einen spannungsfreien potentialfreien Kontakt handelt, kann es nicht direkt an elektrische
Verbraucher angeschlossen werden.
Achtung! Im Falle eines Alarms wird dieser Kontakt aktiviert.
